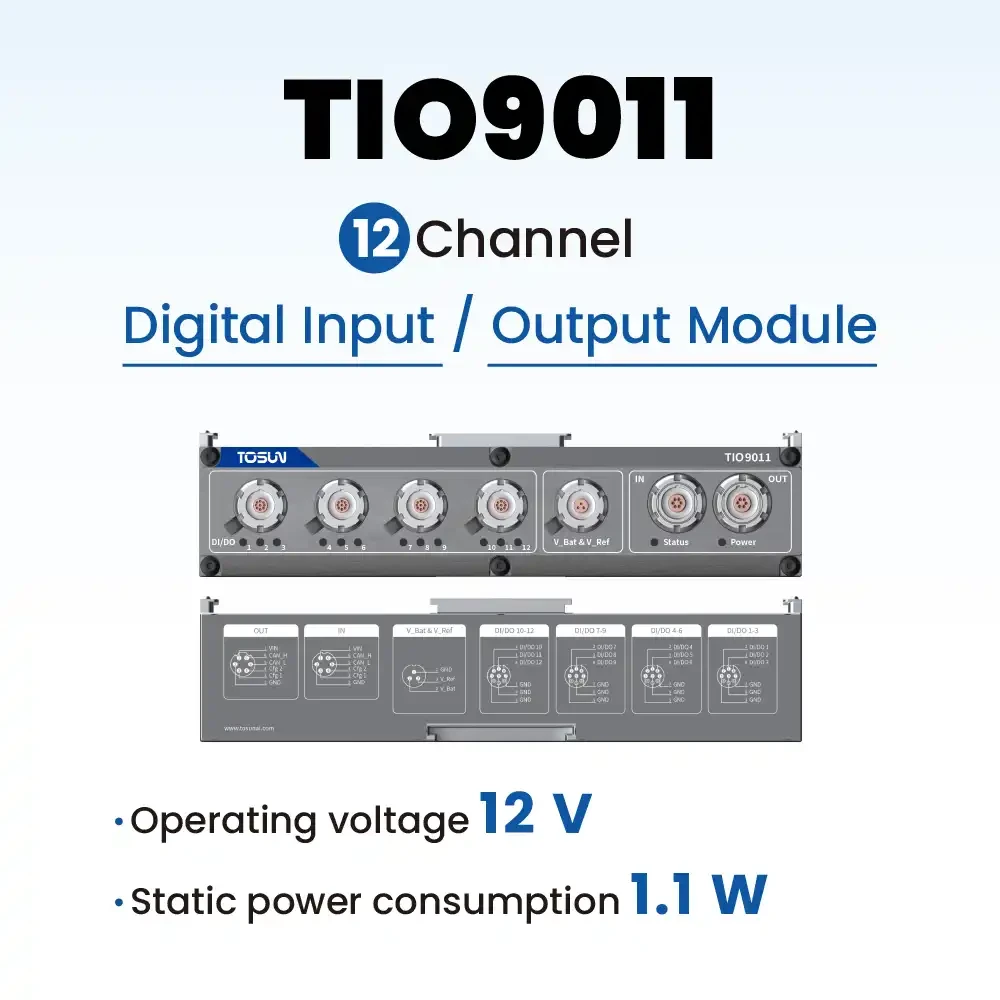

TOSUN TIO9011 (Модуль 12x цифровых I/O)

TIO — серия универсальных тестовых модулей для автомобильной электроники, в том числе для HIL-тестирования. Модули дают эффективный и гибкий способ симуляции и тестирования ЭБУ, помогают обеспечить надёжность и производительность системы, ускоряют разработку и снижают затраты.

Устройства TIO имеют модульную конструкцию: пользователь выбирает нужные модули и каскадирует их кабелями с разъёмами LEMO. После каскадирования через кабель LEMO TOSUN в разъём IN подаётся питание и подключается инструмент CAN/CAN FD — далее модули управляются с ПК через TSMaster.

• Модульность: модули с нужными функциями быстро конфигурируются и расширяют тестовую систему;
• Многофункциональность: управление реле, симуляция сопротивлений, цифровые и аналоговые входы/выходы;
• Высокая точность вывода/измерения: симуляция сопротивлений, вывод и измерение напряжения/тока, PWM-сигналы;
• Тесная интеграция с ПО: платы TIO бесшовно встраиваются в автотесты TSMaster — проще настройка, ниже порог входа.

Цифровые выходы: двухтактный (push-pull), низкосторонний (NMOS, открытый сток), высокосторонний (PMOS, открытый сток):

• Push+Pull (двухтактный): выдаёт и низкий, и высокий уровень, высокая нагрузочная способность.
• Push (высокосторонний): выдаёт высокий уровень, для низкого нужен pull-down.
• Pull (низкосторонний): выдаёт низкий уровень, для высокого нужен pull-up.

Внутреннее опорное напряжение высокого уровня (VCC_5V) или внешнее (VBAT) используются в режимах PUSH и PULL+PUSH. Порог (VREF) и высокий уровень (VBAT) задаются внешним опорным напряжением.
