EOL (End of Line) — финальный контроль качества автомобильных компонентов после завершения всех сборочных операций. В жёстком ритме производственной линии тестовая система должна симулировать реальное бортовое окружение и выполнять всестороннюю проверку ЭБУ: электрические параметры, коммуникацию и логику функций, — гарантируя, что каждое выпускаемое изделие соответствует стандартам качества. Решение TOSUN EOL построено на платформе TSMaster и объединяет промышленный компьютер (IPC), программируемые измерительные приборы и собственные платы шин TOSUN, образуя автоматизированную, модульную и трассируемую систему финального контроля. Помимо традиционных электрических и функциональных тестов оно полноценно поддерживает протоколы нового поколения автомобильного Ethernet — SOME/IP и DoIP.
Ключевые слова: EOL, тестирование на конце линии, TSMaster, MES, DoIP, SOME/IP, финальный контроль ЭБУ.
1. Архитектура системы: послойная структура, аппаратно-программная связка

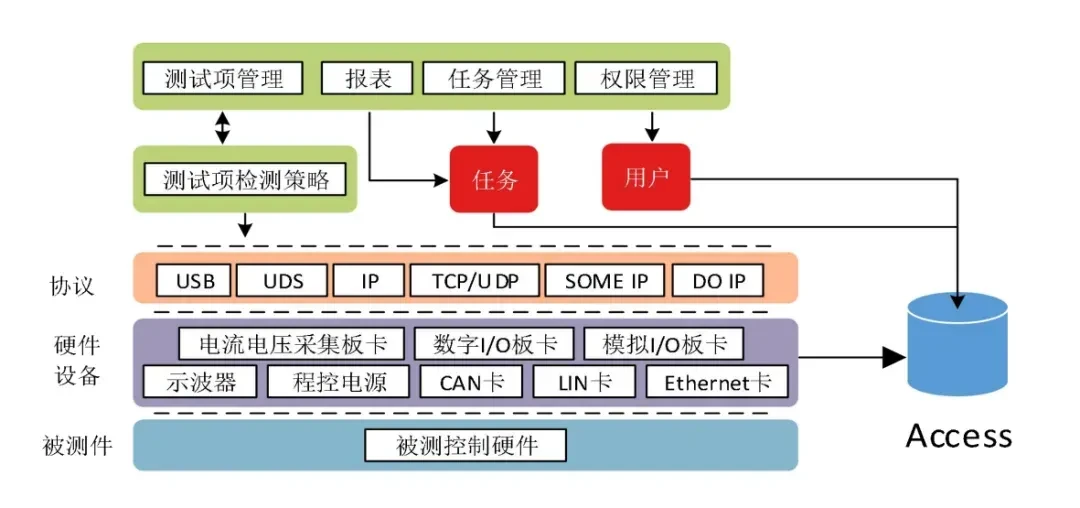

Система TOSUN EOL использует послойную архитектуру, обеспечивающую непрерывную связь от уровня управления до уровня исполнения, — а значит, высокую надёжность, расширяемость и удобство сопровождения (рис. 1-1, 1-2).
| Уровень | Основной состав | Назначение |
|---|---|---|
| Уровень управления ПО | Платформа TSMaster | Управление тестовыми пунктами, задачами, правами доступа, система отчётности |
| Поддержка протокольных стеков | USB / UDS / TCP-UDP / SOME/IP / DoIP | Покрытие традиционных и новых автомобильных коммуникационных протоколов |
| Аппаратный уровень | Промышленный ПК (IPC) + программируемые приборы + собственные платы TOSUN | Управляющие вычисления, сбор сигналов, шинная коммуникация, симуляция нагрузки |
| Уровень механического исполнения | Специализированная оснастка + контактные (игольчатые) модули + сканер штрихкодов | Точное позиционирование, автоматическая стыковка и идентификация изделия |
2. Тестовые возможности: полный охват электрики, коммуникации и логики
Система объединяет четыре направления: электрические характеристики + управление коммуникацией + функциональная логика + цифровая защита от ошибок.
2.1. Электрические характеристики и статические тесты
- Тест включения / пробуждения: управление выходом питания с подачей сигнала пробуждения IGN, мониторинг в реальном времени статического и рабочего тока для проверки энергопотребления ЭБУ.
- Тест границ напряжения: проверка регистрации кодов неисправностей (DTC) и защитных механизмов ЭБУ при перенапряжении и пониженном напряжении — надёжность изделия в экстремальных условиях питания.
2.2. Управление коммуникацией и программами
- Управление версиями: автоматическое чтение версий ПО и аппаратуры, сверка с целевыми значениями из MES, автоматическая запись даты выпуска и VIN-кода — точная фиксация заводской информации.
2.3. Проверка функциональной логики
- Взаимодействие датчиков и исполнительных устройств: через платы ввода-вывода симулируются входные сигналы датчиков (температура, сопротивление) и управляются реальные нагрузки (двигатели, освещение), проверяя корректность логики управления ЭБУ.
- Анализ сигналов PWM: измерение коэффициента заполнения PWM на выходе контроллера и сравнение с целевым значением для оценки работоспособности функции — вплоть до таких деталей, как ступень вентиляции сиденья.
2.4. Цифровизация и защита от ошибок
- Глубокое взаимодействие с MES: сканирование кода перед тестом для получения технологических параметров, автоматическая выгрузка результатов в базу данных или MES после теста — сквозная трассируемость качества по принципу «один код — одно досье».
- Интеллектуальная защита от ошибок: проверка I/O List и распиновки в сочетании с контролем установки оснастки предотвращает ошибки оператора и выпуск брака на источнике.
- Автоматические отчёты: по стандарту испытаний PTS автоматически формируется детальный оценочный отчёт со снимками осциллограмм и рекомендациями по анализу отказов — удобно для аудита и трассировки.
3. Типовые прикладные кейсы
3.1. Кейс 1: EOL-тест на производственной линии
| Пункт | Содержание |
|---|---|
| Содержание испытаний | Проверка электробезопасности, диагностика неисправностей ЭБУ, оценка производительности системы и др. |
| Ключевые преимущества | Всесторонняя гарантия безопасности, точные решения по эксплуатации и обслуживанию, снижение затрат и рост эффективности |
3.2. Кейс 2: EOL-тест интеллектуальной двери багажника с AR-проекцией
| Пункт | Содержание |
|---|---|
| Содержание испытаний | Проверка рабочего напряжения оптико-механического блока, калибровка позиции проекции логотипа, проверка функции TOF, тест питания датчика температуры |
| Ключевые преимущества | Интеграция оптического контроля и тестов CAN-коммуникации — автоматизированный финальный контроль сложной оптико-механической системы |
4. Почему EOL-решение TOSUN
- Полный охват: электрика, коммуникация, логика и цифровизация «четыре в одном» — для всего спектра автомобильных ЭБУ.
- Полнота протоколов: от классических CAN/LIN до автомобильного Ethernet нового поколения — SOME/IP и DoIP, стек протоколов покрыт целиком.
- Высокая автоматизация: от сканирования кода до выполнения теста и выгрузки данных — полностью автоматизированный замкнутый цикл, соответствующий жёсткому ритму линии.
- Глубокая интеграция: собственная платформа TSMaster + собственные платы шин и платы ввода-вывода — аппаратно-программная связка, стабильная и надёжная система.
- Трассируемость качества: глубокая интеграция с MES, сквозная трассировка данных «один код — одно досье», соответствие аудиту систем менеджмента качества, включая IATF 16949.
