Дорожные испытания с облачной телеметрией в реальном времени: сквозное решение TOSUN для сбора данных на автомобиле

При проведении дорожных испытаний (зимние, высокогорные и ресурсные полигонные тесты) традиционный подход с ручным копированием логов с SD-карт приводит к задержкам анализа, риску потери критических данных при сбоях и невозможности оперативно скорректировать калибровки в полевых условиях. Сквозное решение TOSUN для бортового сбора данных объединяет автомобильные регистраторы серии TL, беспроводные шлюзы 4G/5G и облачную веб-платформу в единый контур мониторинга и удалённой отладки в реальном времени.

Типовые проблемы классических дорожных испытаний

• Задержка обратной связи («слепые» испытания): инженеры в лаборатории узнают о сбоях или некорректных триггерах только после возвращения автомобиля с маршрута и выгрузки многогигабайтных архивов.
• Трудоёмкое управление автопарком: при одновременном тестировании десятков прототипов в разных климатических зонах отслеживание версий ПО ЭБУ, конфигурации DBC/A2L и статуса записи вручную приводит к путанице.
• Высокие затраты на командировки: для перепрошивки контроллера или изменения маски фильтрации сообщений специалистам приходится выезжать на полигон.

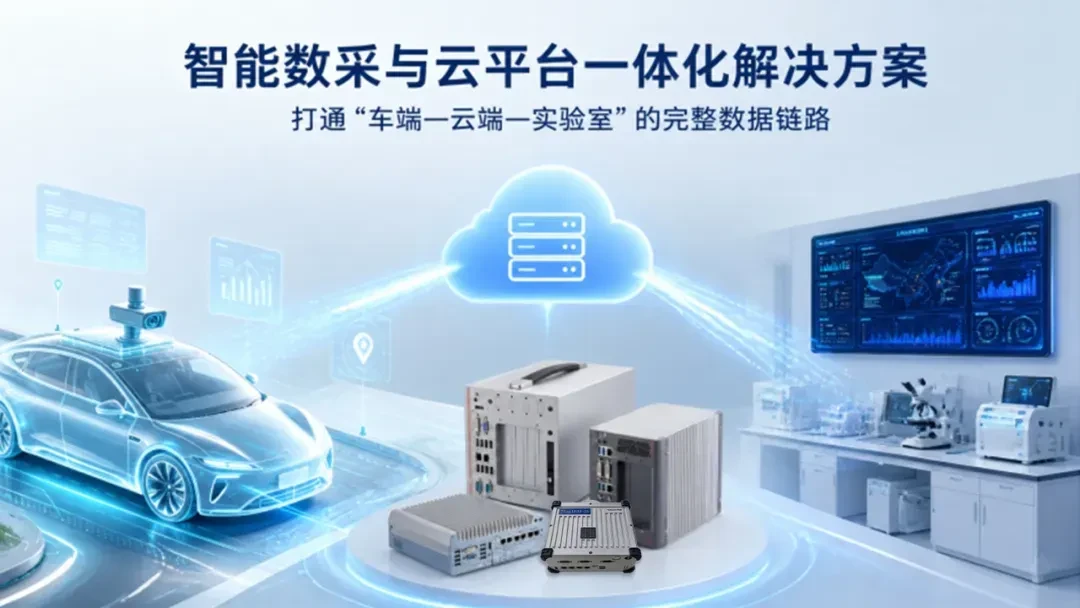

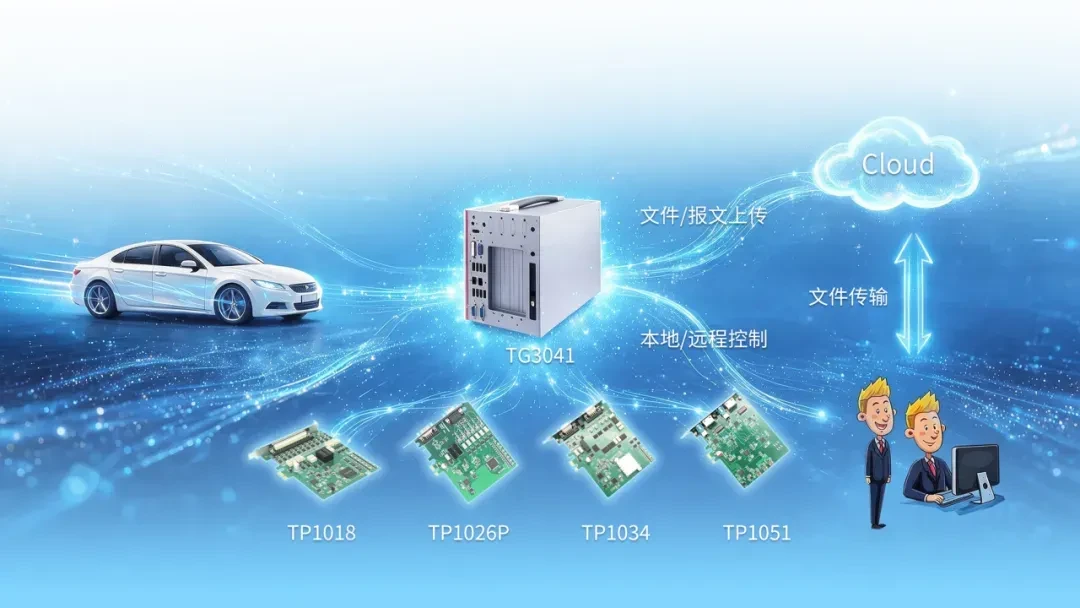

Архитектура сквозного решения TOSUN «Автомобиль — Облако — Инженер»

Комплекс строится по трёхуровневой схеме и обеспечивает бесшовный поток данных от бортовых шин до рабочего места инженера:

1. Бортовой уровень (In-Vehicle Layer): многоканальные регистраторы серии TL1000 и интерфейсы CAN FD / LIN / Automotive Ethernet с высокой точностью аппаратных меток времени подключаются к диагностическому разъёму OBD или внутренним сегментам сети автомобиля. Запись ведётся локально в форматах .blf / .asc / .mf4 с поддержкой кольцевого буфера, предтриггерной выборки и интеллектуального сна по шине (Wake-on-CAN).
2. Транспортный уровень (Edge & Connectivity): беспроводной терминал связи передаёт ключевые агрегированные сигналы и диагностические события в облако по протоколу MQTT через сети 4G/5G или Wi-Fi на стоянке, параллельно синхронизируя координаты GNSS (GPS/ГЛОНАСС/Beidou).
3. Облачная платформа и клиентский уровень (Cloud & Web Platform): серверная инфраструктура принимает потоки телеметрии, индексирует лог-файлы и предоставляет веб-интерфейс для визуализации маршрутов, графиков сигналов, управления конфигурациями и удалённой диагностики.

Ключевые функциональные возможности

1. Визуализация параметров и треков в реальном времени

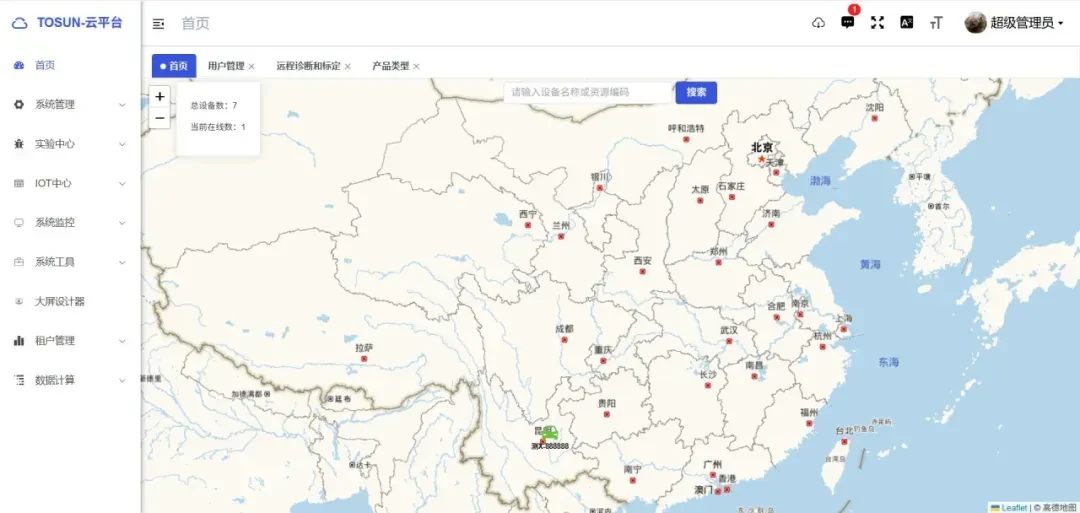

В веб-интерфейсе диспетчерского центра отображается карта дислокации испытательного автопарка, текущий статус каждого автомобиля (в движении, зарядка, стоянка, авария) и живые дашборды ключевых сигналов: скорость, обороты электродвигателя, напряжение и температура ячеек ВВБ, состояние контакторов и коды неисправностей DTC.

2. Управление задачами записи, триггерами и выгрузкой логов

• Гибкая настройка триггеров из облака: инженер может дистанционно задать логические условия начала и остановки записи (например, превышение градиента температуры батареи или появление флага ошибки инвертора) без остановки заезда.
• Интеллектуальная выгрузка файлов: при срабатывании критического триггера компактный фрагмент лога (Pre-Trigger + Post-Trigger) автоматически выгружается по 4G/5G, а полные суточные архивы синхронизируются автоматически при подключении автомобиля к Wi-Fi в боксе.
• Удалённое обновление DBC/ARXML и прошивок (OTA): рассылка новых конфигураций регистратора и дистанционная перепрошивка ЭБУ по UDS поверх защищённого туннеля.

Технические преимущества внедрения
