В цехе массового производства автомобильных контроллеров каждая PCBA (печатная плата в сборе) перед отправкой на сборку автомобиля должна пройти строгий «экзамен на выпуск» — функциональный тест FCT. Это не обычный визуальный контроль или прошивка программы, а всесторонняя проверка функциональности собранной платы под напряжением в условиях, симулирующих реальное рабочее окружение. Любой электрический дефект перехватывается именно на этом этапе, не допуская попадания брака на линию сборки автомобиля. FCT-решение TOSUN через симуляцию реального рабочего окружения и электрических нагрузок выполняет полный функциональный электрический тест под напряжением и прошивку программ, помогая выстроить эффективную и надёжную систему серийного выпуска и существенно снизить уровень выходного брака.
Ключевые слова: FCT, функциональный тест PCBA, TSMaster, UDS Bootloader, MES, автоматизация производства.
1. Анализ проблем: существующие болевые точки и решение TOSUN
| Категория | Существующая проблема | FCT-решение |
|---|---|---|
| Эффективность тестирования | Длительный цикл теста, много ручных операций | Автоматизированное тестирование, единое управление и диспетчеризация, рост пропускной способности |
| Совместимость интерфейсов | Разнообразие интерфейсов контроллеров и протоколов шин, сложная адаптация | Единый уровень абстракции интерфейсов, быстрое переключение между моделями контроллеров |
| Согласованность данных | Данные испытаний разрознены, нет единого архива | Централизованное управление данными, автоматический сбор и хранение, поддержка трассируемости |
| Расширяемость автоматизации | Сложно быстро поддержать новые модели или обновить процессы | Модульная платформа: скрипты и аппаратные модули расширяются быстро |
| Разрозненность архитектуры | Много разнотипного оборудования, низкая загрузка, повторные закупки, сложное сопровождение | Единая аппаратная платформа и диспетчеризация ресурсов: выше загрузка оборудования, меньше повторных конфигураций, ниже совокупная стоимость |
2. Основные черты решения: автоматизированная тестовая система «под ключ»

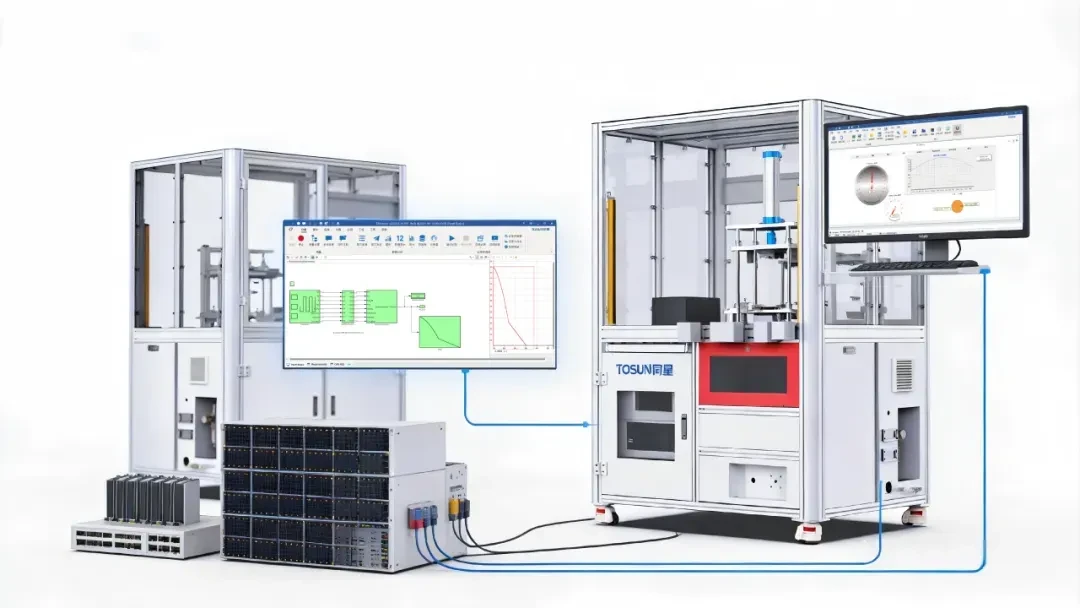

FCT-решение TOSUN построено вокруг программной платформы TSMaster и в сочетании с высокопроизводительной аппаратной матрицей образует автоматизированную систему, покрывающую всю цепочку «прошивка → стимуляция → верификация → трассировка».
2.1. Программный уровень (TSMaster)
- Движок выполнения автоматизированных тестовых процессов.
- Модуль прошивки UDS Bootloader.
- Мониторинг сообщений шин CAN/LIN/FlexRay.
- Интерфейс данных MES, выгрузка результатов в реальном времени.
2.2. Аппаратный уровень (специализированные платы)
- Собственные сигнальные платы TOSUN DI/DO/AI/AO/PWM.
- Интерфейсные платы шин CAN FD/LIN/FlexRay.
- Программируемый источник питания + релейный модуль управления питанием.
- Специализированная игольчатая оснастка (bed-of-nails) для точного подключения к тестовым точкам PCBA.
3. Архитектура системы: аппаратно-программная связка, три чётких уровня

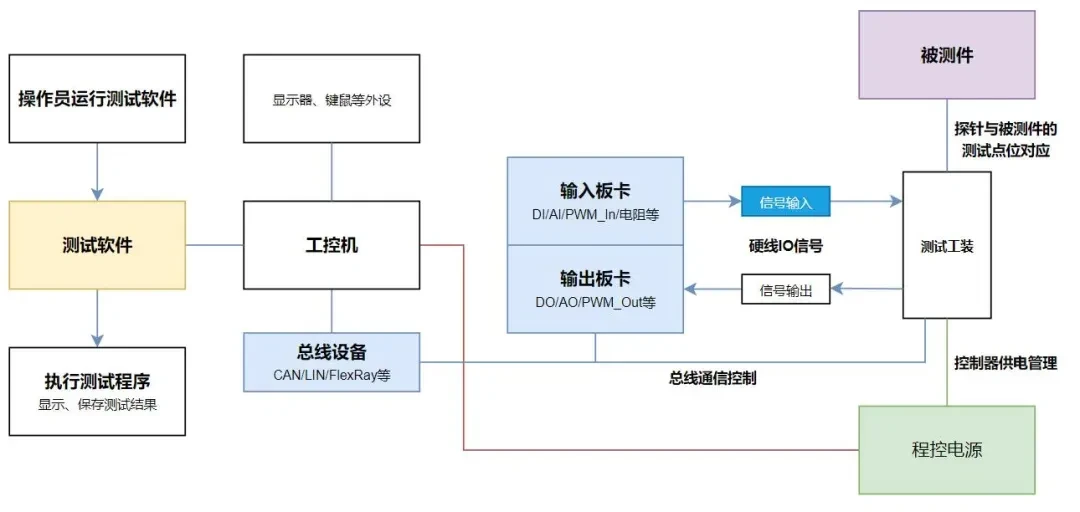

Решение использует классическую архитектуру «промышленный ПК (IPC) + TSMaster + специализированные платы», реализуя аппаратно-программную связку тестового процесса:
| Уровень | Состав | Задачи |
|---|---|---|
| Уровень управления | Промышленный ПК (IPC) + тестовое ПО | Управление правами операторов, диспетчеризация задач, взаимодействие с MES |
| Уровень исполнения | Платы DI/DO/AI/AO + интерфейсные платы шин + программируемый источник питания | Стимуляция и сбор сигналов, шинная коммуникация, управление питанием |
| Уровень тестируемого изделия | Игольчатая оснастка + щупы | Физическое подключение к тестовым точкам PCBA |
4. Ключевые тестовые возможности: шесть измерений полного покрытия

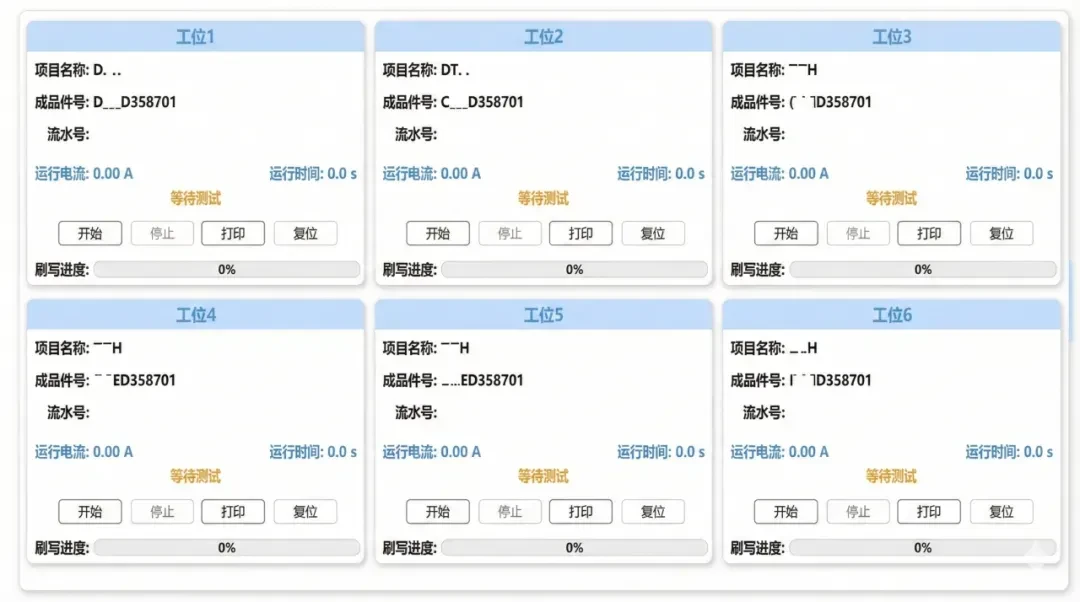

4.1. Многорежимная прошивка программ
Традиционная прошивка зависит от ручного подключения — это медленно и рискованно. FCT-решение TOSUN глубоко интегрирует диагностический модуль TSMaster и реализует:
- Полностью автоматический процесс прошивки UDS Bootloader без вмешательства оператора.
- Совместимость с основными чиповыми платформами — Infineon (TLE989x), NXP и др.
- Прошивка Boot- и App-программ за один проход.
4.2. Симуляция смешанных сигналов и тестирование I/O
Высокоточные платы ввода-вывода TOSUN точно симулируют входные сигналы датчиков — напряжение, частоту, PWM, — позволяя стенду «играть роль» реального бортового окружения и всесторонне проверять логику сбора сигналов и способность управления выходами PCBA.
- Стимуляция сигналов: симуляция входных сигналов датчиков (напряжение, частота, PWM) высокоточными платами I/O, проверка логики сбора PCBA.
- Контроль выходов: сбор управляющих выходных сигналов PCBA в реальном времени, автоматическая оценка корректности логических уровней и состояния драйверов.
4.3. Автоматизация шинной коммуникации и диагностики
«Нервная система» автомобильного контроллера — это шины. FCT-решение TOSUN выполняет для каждой платы стандартизированный диагностический процесс:
- Автоматическое чтение/стирание кодов неисправностей (DTC).
- Чтение версий ПО и аппаратуры (DID).
- Проверка разблокировки через Security Access.
- Мониторинг периодичности сообщений шины и кадров ошибок — подтверждение стабильности линии связи.
4.4. Тестирование питания и силовой нагрузки
Система интегрирует программируемые электронные нагрузки и источники питания, тестируя под большим током нагрузочную способность и тепловую стабильность PCBA — так точно отбраковываются непропай и дефектные драйверные чипы, дефекты, которые при тесте без нагрузки при комнатной температуре остаются невидимыми. Симулируется бортовое питание автомобиля 12/24 В: проверяется стабильность работы компонента при номинальном напряжении, колебаниях (±10 %) и переходных бросках напряжения, включая измерение статического и динамического тока.
4.5. Тестирование с симуляцией неисправностей
Система симулирует типовые неисправности компонента (обрыв/короткое замыкание цепи, отказ датчика, аномалии связи), проверяя функцию диагностики неисправностей, точность регистрации кодов DTC и эффективность защитных механизмов.
4.6. Сквозная трассируемость данных
Каждая PCBA — от сканирования кода на входе до завершения теста — автоматически выгружает все данные в MES:
- Значения напряжения и тока, результаты Pass/Fail фиксируются в реальном времени.
- Привязка к штрихкоду: производственные данные трассируются по всей цепочке.
- Соответствие требованиям автомобильных систем менеджмента качества.
5. Реальные внедрения: два прикладных кейса

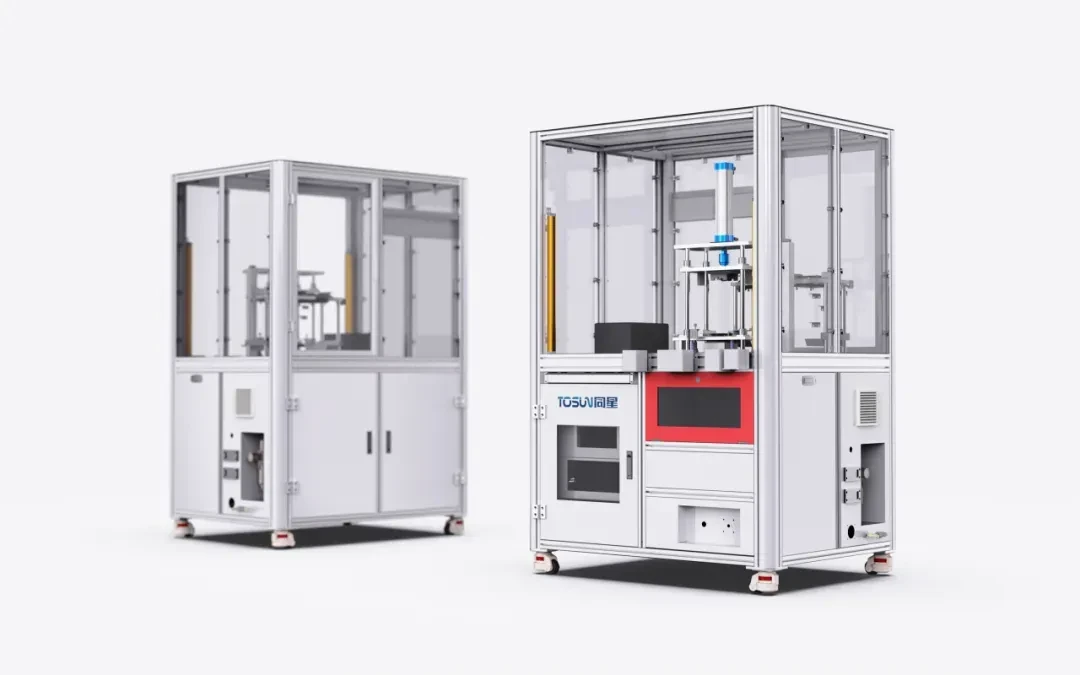

Кейс 1: FCT-тест контроллера поворотного центрального дисплея. С учётом сложного набора интерфейсов PCBA контроллера поворотного дисплея построен специализированный стенд FCT, покрывающий полную верификацию интерфейса дисплея, сигналов поворотного энкодера, коммуникации по CAN и управления питанием, — автоматизация всего процесса серийного выпуска.
Кейс 2: FCT-оборудование для контроллера сиденья со сменной оснасткой. Для контроллеров сидений с многодвигательным приводом и большими токами нагрузки интегрированы тест силовой нагрузки и диагностика по шине LIN; точно выявляются непропай и дефекты цепей драйверов, гарантируется качество каждой поставляемой платы.
6. Почему FCT-решение TOSUN
TOSUN много лет работает в области тестирования автомобильной электроники; платформа TSMaster признана множеством автопроизводителей и поставщиков Tier1 в Китае и за рубежом. На базе мощной экосистемы TSMaster FCT-решение обладает широкими возможностями заказной интеграции и адаптируется к самым сложным сценариям тестирования PCBA — «каждая выпущенная плата выдерживает проверку».
- Под ключ: прошивка + симуляция сигналов + диагностика шин + нагрузочные тесты — всё в одном устройстве.
- Высокая точность: собственные платы TOSUN, точность сбора сигналов на автомобильном уровне.
- Широкая совместимость: поддержка основных автомобильных шин CAN/CAN FD/LIN/FlexRay.
- Трассируемость: бесшовная интеграция с MES, постоянное архивирование производственных данных.
- Быстрое развёртывание: стандартизированный модульный дизайн сокращает сроки сдачи проекта.
