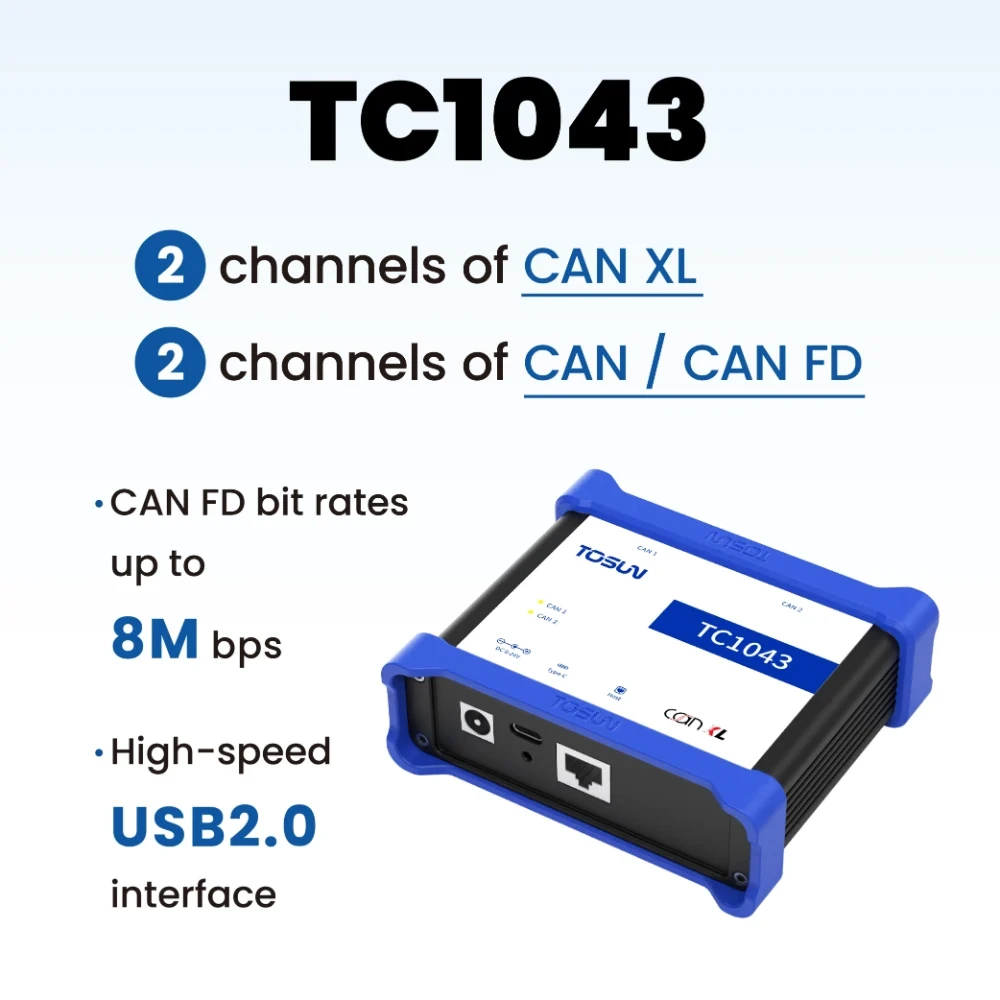

CAN XL
Инструмент симуляции и тестирования шин: 2 канала CAN с поддержкой CAN, CAN FD и CAN XL — до 1 / 8 / 20 Мбит/с соответственно, включая режим CAN XL FAST.
Sample Point настраивается; специальные режимы: loopback, мониторинг, restricted и др. С TSMaster — эффективная отправка, приём, запись и анализ сообщений.
| Каналы | 2 × CAN/CAN FD/CAN XL |
| Интерфейс ПК | USB 3.0, Ethernet RJ45 |
| Драйвер | Кроссплатформенность, работа без драйверов |
| Распиновка разъёма | Стандартный D-Sub, 9-pin |
| Лицензии | Поддержка всех платных лицензий TSMaster |
| Тип реле | Реле с магнитной фиксацией |
| Питание | USB или внешний DC 9–26 В (рекомендуется 12 В) |
| Потребляемая мощность | 4.2 W |
| Защита ESD | Контактный разряд 4 кВ, воздушный 8 кВ |
| Стандарт подключения CAN | High-speed CAN (ISO 11898-2:2024) |
| Поддержка протоколов | CAN / CAN FD / CAN XL (ISO 11898-2:2024) |
| Диапазон битрейта CAN | 125 кбит/с – 1 Мбит/с, регулируется |
| Длина данных CAN | 0–8 байт данных |
| Диапазон битрейта CAN FD | 125 кбит/с – 8 Мбит/с, регулируется |
| Длина данных CAN FD | 0–64 байта данных |
| Диапазон битрейта CAN XL | Режим FAST: битрейт сегмента данных до 20 Мбит/с |
| Длина данных CAN XL | 1–2048 байт данных |
| Терминальный резистор | Встроенный терминальный резистор 120 Ом на канал CAN, программно отключаемый |
| Материал корпуса | Металл |
| Габариты | ок. 113 × 98 × 38 мм |
| Вес | ок. 265 г |
| Диапазон рабочих температур | -40°C ~ 80°C |
| Диапазон рабочей влажности | 10–90% (без конденсата) |
