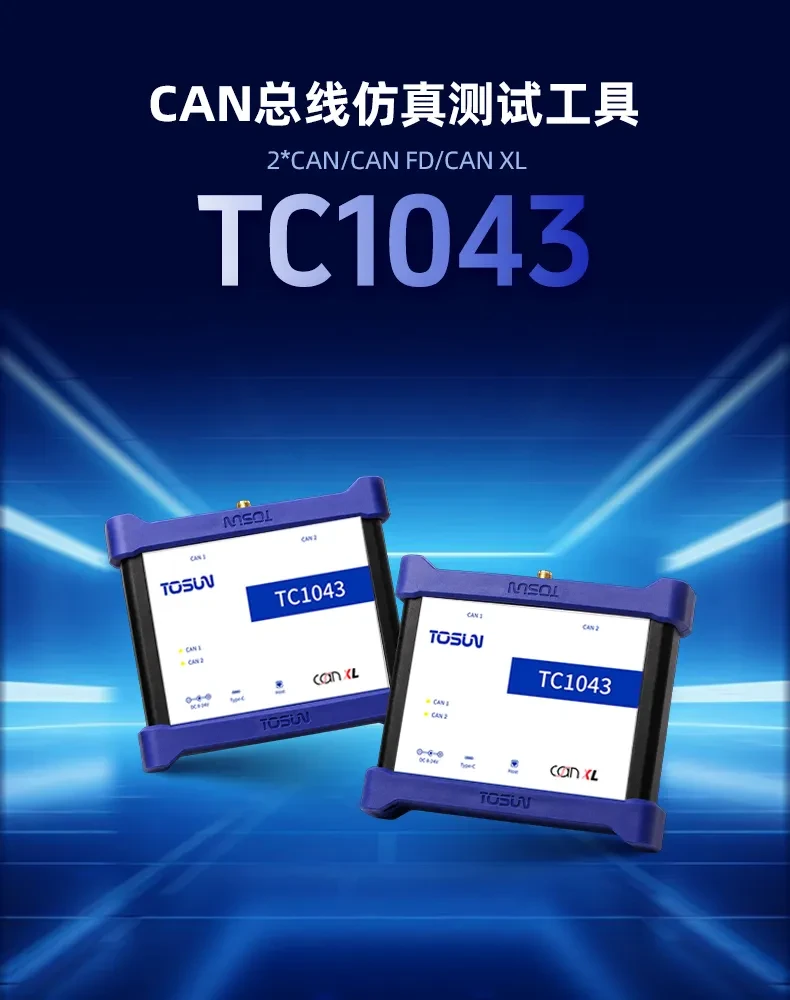

С развитием зональных архитектур и систем помощи водителю (ADAS) пропускной способности CAN FD перестает хватать. Компания TOSUN выпустила TC1043 — один из первых в мире промышленных двухканальных интерфейсных адаптеров с поддержкой новейшего стандарта CAN XL со скоростью передачи до 20 Мбит/с.
Архитектурные прорывы CAN XL
Стандарт CAN XL разработан международной организацией CAN in Automation (CiA) и стандартизирован в ISO 11898-1/2:2024. Он призван заполнить нишу между CAN FD и Automotive Ethernet:
- 2048 байт полезной нагрузки: в 32 раза больше, чем 64 байта в CAN FD. Позволяет передавать массивы радиолокационных облаков точек, видеофреймы и пакеты протокола IP;
- Скорость до 20 Мбит/с в режиме FAST: благодаря применению ШИМ-кодирования (PWM) и улучшенным приемопередатчикам с подавлением звона SIC (Signal Improvement Capability);
- Поля SDT, VCID и AF: поддержка виртуализации сетей, туннелирования кадров Ethernet и аппаратной фильтрации на уровне контроллера.

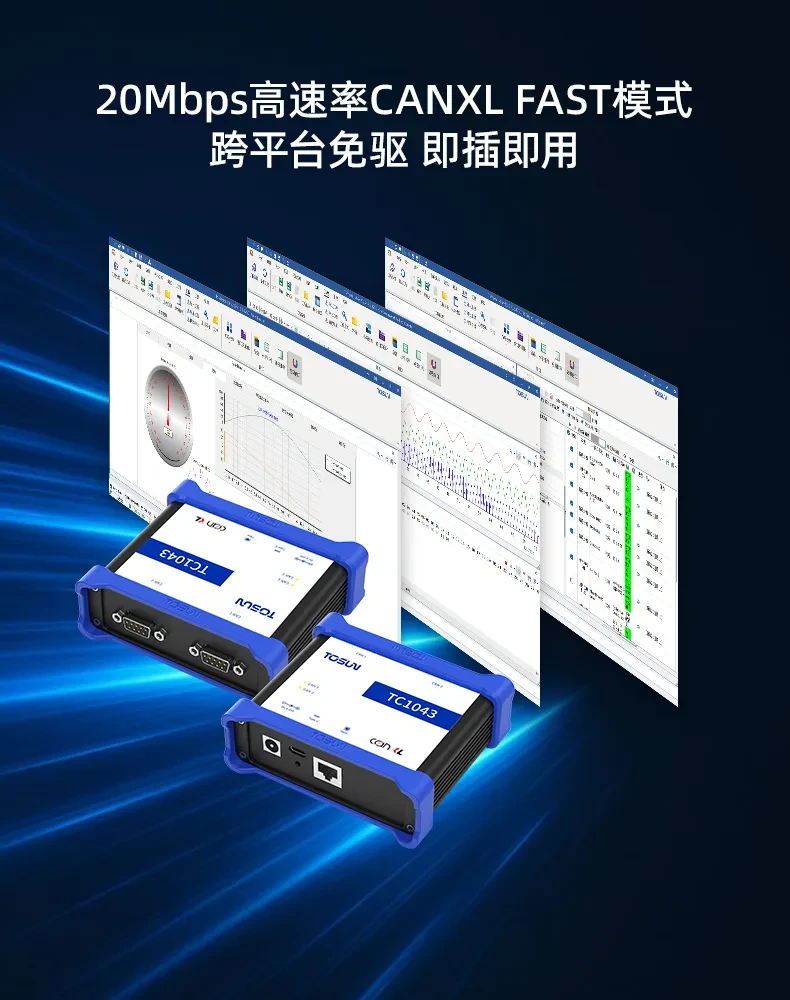

Двойной интерфейс подключения: USB 3.0 + Gigabit Ethernet
Адаптер TC1043 оснащен сразу двумя физическими интерфейсами подключения к компьютеру:
- USB 3.0: обеспечивает максимальную пропускную способность и минимальные задержки при настольной отладке и локальных стендовых испытаниях;
- Gigabit Ethernet (RJ-45): позволяет размещать адаптер на значительном удалении от оператора — в климатических термокамерах, экранированных безэховых комнатах (EMC) или в моторном отсеке автомобиля на полигоне.
Параметры и надежность
- Обратная совместимость: полноценная работа с классическим CAN (до 1 Мбит/с) и CAN FD (до 8 Мбит/с);
- Широкий температурный диапазон: гарантированная работоспособность от -40 °C до +80 °C;
- Электромагнитная совместимость: защита от статических разрядов до ±8 кВ (воздух) и ±4 кВ (контакт), фильтрация быстрых переходных процессов EFT ±2 кВ;
- Программный терминатор: резисторы 120 Ом включаются программно через TSMaster.
TC1043 полностью готов к использованию в новейших проектах автомобильной электроники и доступен для заказа.
