CAN XL

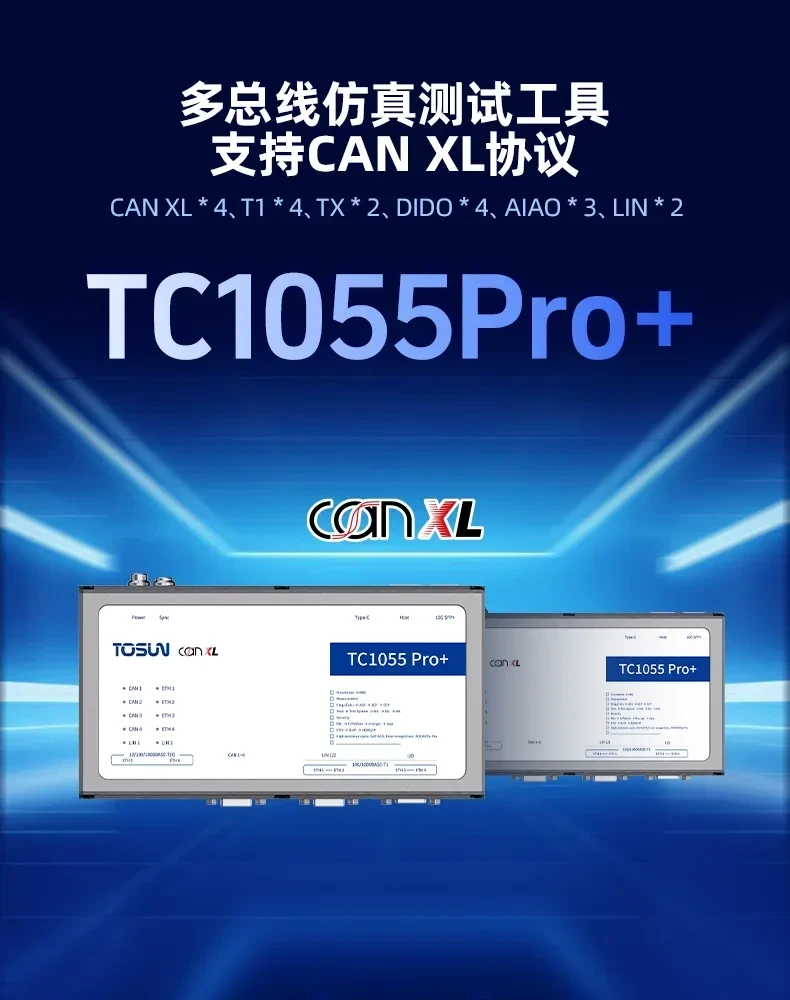

Полное обновление TC1055Pro с поддержкой CAN XL: 4 канала CAN (CAN / CAN FD / CAN XL до 20 Мбит/с), 2 канала LIN, 4 канала Automotive Ethernet 100/1000BASE-T1, 2 канала промышленного Ethernet 100/1000BASE-Tx, 4 канала цифровых I/O и 3 канала аналоговых I/O. Поддерживаются MAC/PHY Bypass и коммутация второго уровня (L2), прогон трафика CAN ↔ Ethernet. В TSMaster: базы DBC/ARXML, UDS-диагностика, прошивка ЭБУ по UDS/DoIP, CCP/XCP, SOME/IP, запись BLF/ASC, аппаратная синхронизация нескольких устройств.
TC1055Pro+ подключается к ПК по гигабитному/10-гигабитному Ethernet или USB 3.0 — без узких мест при обработке больших потоков. Windows/Linux без драйверов. В связке с TSMaster: загрузка DBC, LDF, XML, ARXML, мониторинг, анализ и симуляция шин, UDS-диагностика, прошивка ЭБУ, калибровка CCP/XCP, DoIP, SOME/IP.
| Аппаратные параметры | Описание |
| Каналы | 4 × 100/1000Base-T1, 2 × 100Base-Tx/1000Base-T, 4 × CAN, 2 × LIN, 4 × DIDO, 3 × AIAO |
| Интерфейс ПК | USB 3.0, Ethernet RJ45 |
| Разъём CAN/LIN | DB15 папа / DB9 папа |
| Интерфейс I/O | DB9 мама |
| Интерфейс Ethernet | TE MATENet / RJ45 |
| Драйвер | Windows / Linux, работа без установки драйверов |
| Буфер | Аппаратный буфер, без потери кадров |
| CAN | CAN 2.0A/B, ISO 11898-1, битрейт 125 кбит/с – 1 Мбит/с |
| CAN FD | CAN FD (ISO и non-ISO), битрейт 125 кбит/с – 8 Мбит/с |
| CAN XL | Режим FAST: битрейт сегмента данных до 20 Мбит/с |
| LIN | LIN 1.3 и 2.x, битрейт 4,8–20 кбит/с |
| Ethernet | 100/1000 Мбит/с и master/slave настраиваются |
| Точность меток времени | 1 мкс, аппаратные метки времени сообщений |
| Терминальный резистор | Встроенный терминальный резистор 120 Ом на канал CAN, программно отключаемый |
| Изоляция (CAN) | Изоляция каналов CAN, DC 2500 В |
| Питание | DC (9–28 В) |
| Потребляемая мощность | 12 W |
| Материал корпуса | Металл |
| Габариты | ок. 210 * 118 * 47 мм |
| Рабочая температура | -40°C ~ 80°C |
| Рабочая влажность | 10–90% (без конденсата) |
| Условия эксплуатации | Без агрессивных газов |
