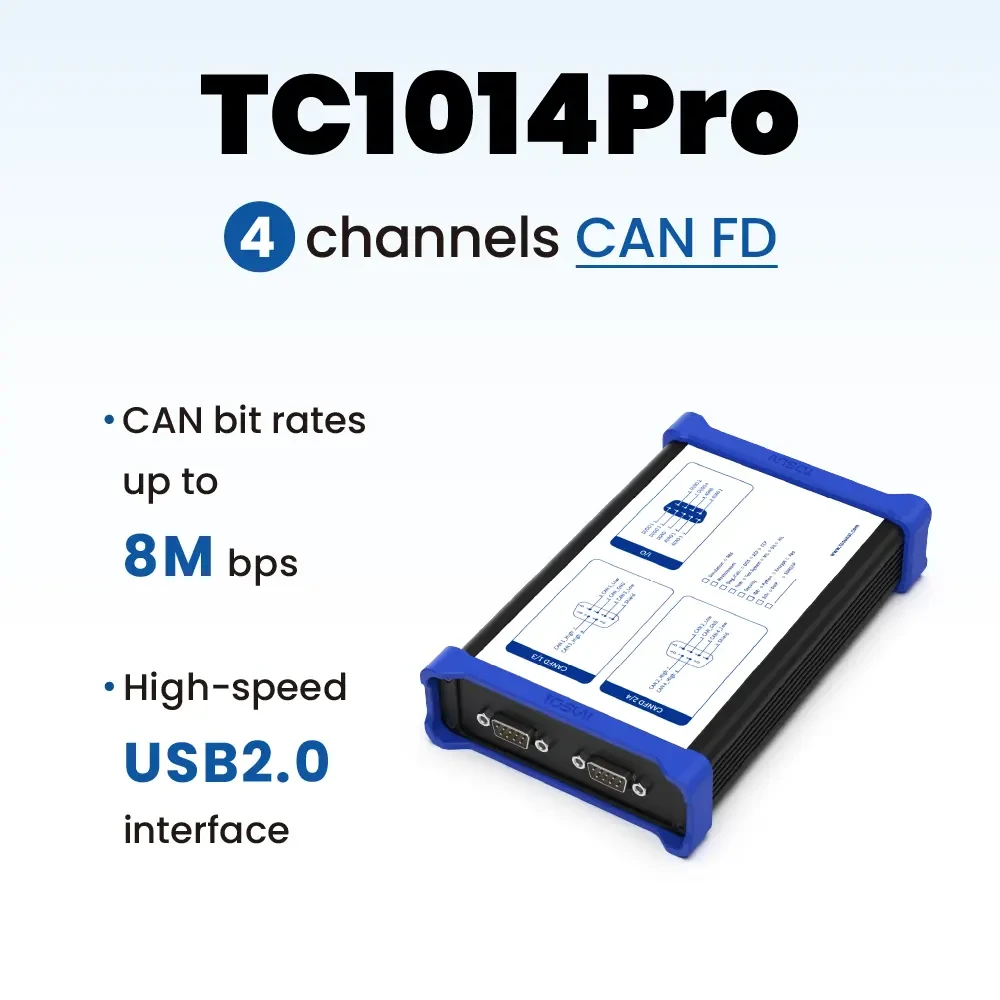

PRO SERIES
4-канальный интерфейс CAN FD и I/O до 8 Мбит/с. Функции серии Pro: Self-ACK, активная отправка кадров ошибок, высокоточные периодические сообщения, синхронизация времени.
В связке с мощным ПО TSMaster поддерживает загрузку баз данных DBC и ARXML — удобный мониторинг, анализ и симуляция данных CAN FD, а также UDS-диагностика, прошивка ЭБУ, калибровка CCP/XCP.
API вторичной разработки для Windows и Linux поддерживает C++, C#, LabVIEW, Python и др. — легко интегрируется в любые тестовые системы, эффективен и прост в использовании.
| Каналы | 4 × CAN FD / 4 × DIDO / 3 × AIAO |
| Интерфейс ПК | USB2.0 |
| Разъём CAN FD | DB9 |
| Драйвер | Windows / Linux, работа без установки драйверов, отличная совместимость |
| Буфер | Аппаратный буфер: до 700 кадров CAN на передачу на канал |
| CAN | CAN 2.0A/B, ISO 11898-1, битрейт 125 кбит/с – 1 Мбит/с |
| CAN FD | CAN FD (ISO и non-ISO), 125 кбит/с – 8 Мбит/с; DI: 0–40 В, Vref: 0–3,3 В |
| DI/DO | DI: 0–40 В, Vref: 0–3,3 В; пороги: VAH=(330+499·Vref)/1098, VAL=0,455·Vref; DO: низкий 0 В, высокий 5/12 В (без нагрузки) |
| AI/AO | AI: 0–39 В; AO: 0–30 В |
| Точность меток времени | 1 мкс, аппаратные метки времени сообщений |
| Терминальный резистор | Встроенный терминальный резистор 120 Ом, программно отключаемый |
| Скорость передачи, макс.* | до 20000 кадр/с |
| Скорость приёма, макс.* | до 20000 кадр/с |
| Изоляция | Изоляция каналов CAN, DC 2500 В; ESD: контактный разряд ±8 кВ, воздушный ±15 кВ |
| Питание | DC 9–32 В |
| Потребляемая мощность | 4 Вт / 10 Вт (все DO в двухтактном режиме PWM) |
| Материал корпуса | Металл |
| Габариты | ок. 178*113*38 мм |
| Вес | ок. 435 г (без упаковки)/ок. 1333 г (в упаковке) |
| Рабочая температура | -40°C–80°C |
| Рабочая влажность | 10–90% (без конденсата) |
| Условия эксплуатации | Без агрессивных газов |
* Один канал CAN, 1 Мбит/с, поле данных 0 байт.
