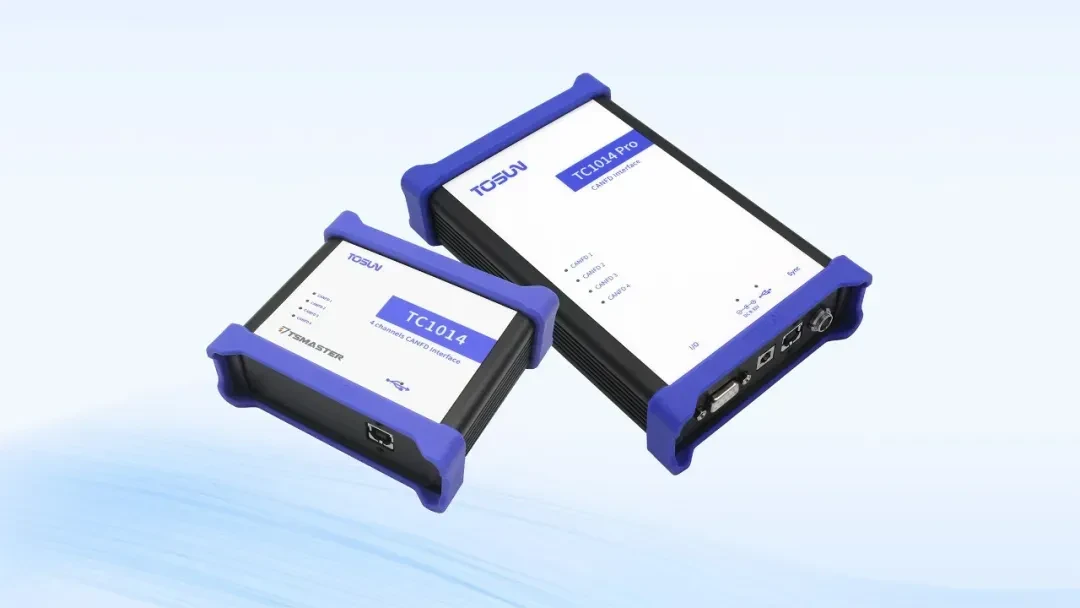

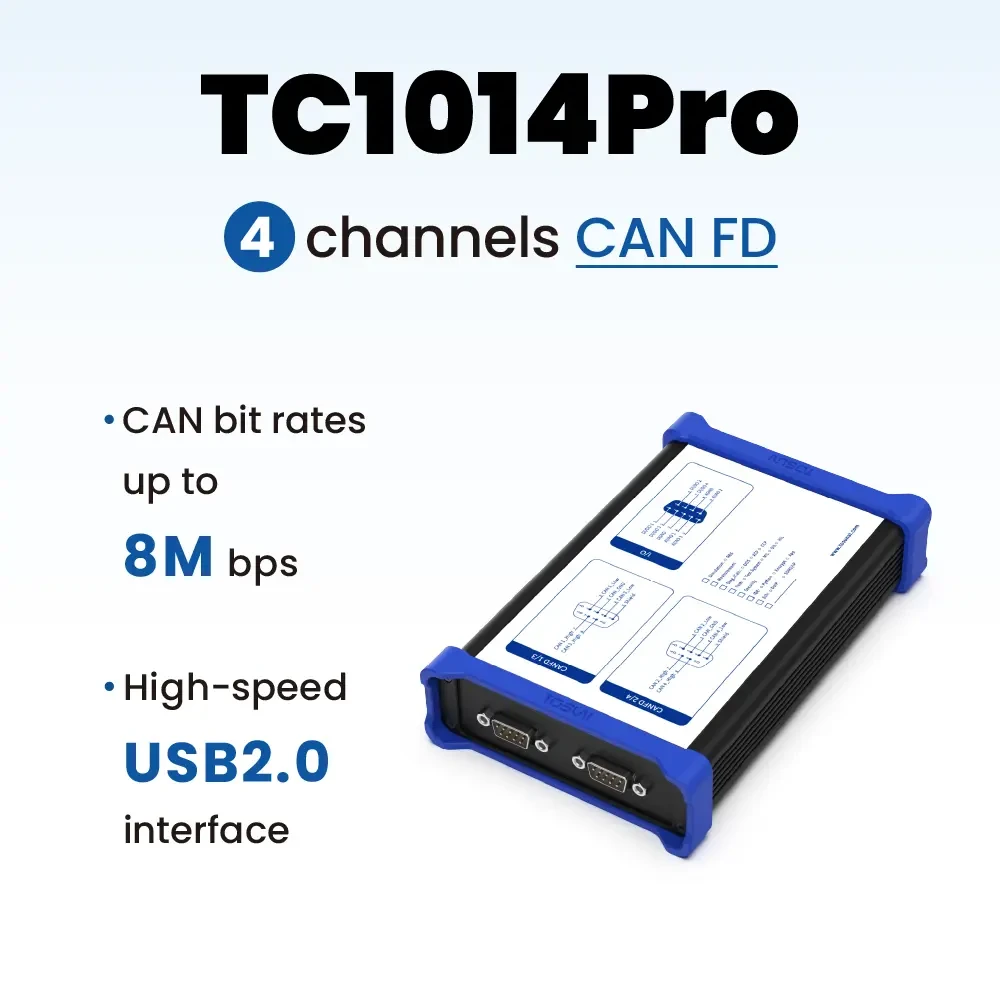

Среди интерфейсов CAN FD → USB серии TC модель TC1014 давно стала классикой: 4 канала CAN FD, аппаратные метки времени 1 мкс, питание от USB и компактность. Но по мере усложнения электроэлектронной архитектуры автомобиля и роста интеграции доменных контроллеров инженеры всё чаще сталкиваются с тем, что анализатора, который «просто снимает CAN», уже недостаточно: датчики вибрации, температуры, дискретные входы — всё больше внешних физических сигналов нужно собирать синхронно с данными шины и анализировать совместно. Именно под эту задачу появился TC1014 Pro — устройство, которое из «просто интерфейса CAN → USB» выросло в комплексную платформу «анализатор CAN FD + контроллер сбора цифровых и аналоговых сигналов». Разберём ключевые различия двух карт и дадим рекомендации по выбору.
Ключевые слова: TC1014, TC1014 Pro, CAN FD интерфейс, I/O, Self-ACK, синхронизация времени, TSync01, выбор оборудования.
1. Главное отличие Pro: появление I/O-интерфейсов
В базовой части CAN FD обе модели практически идентичны:
| Параметр | TC1014 | TC1014 Pro |
|---|---|---|
| Каналы CAN FD | 4 | 4 |
| Скорость CAN FD | 8 Мбит/с | 8 Мбит/с |
| Точность меток времени | 1 мкс | 1 мкс |
| Терминатор | встроенный 120 Ом (1,5 Вт), программно конфигурируемый | встроенный 120 Ом, программно конфигурируемый |
| Изоляция | DC 2500 В | DC 2500 В |
| Скорость приёма/передачи | до 20 000 кадров/с | до 20 000 кадров/с |
| ПО | TSMaster | TSMaster |

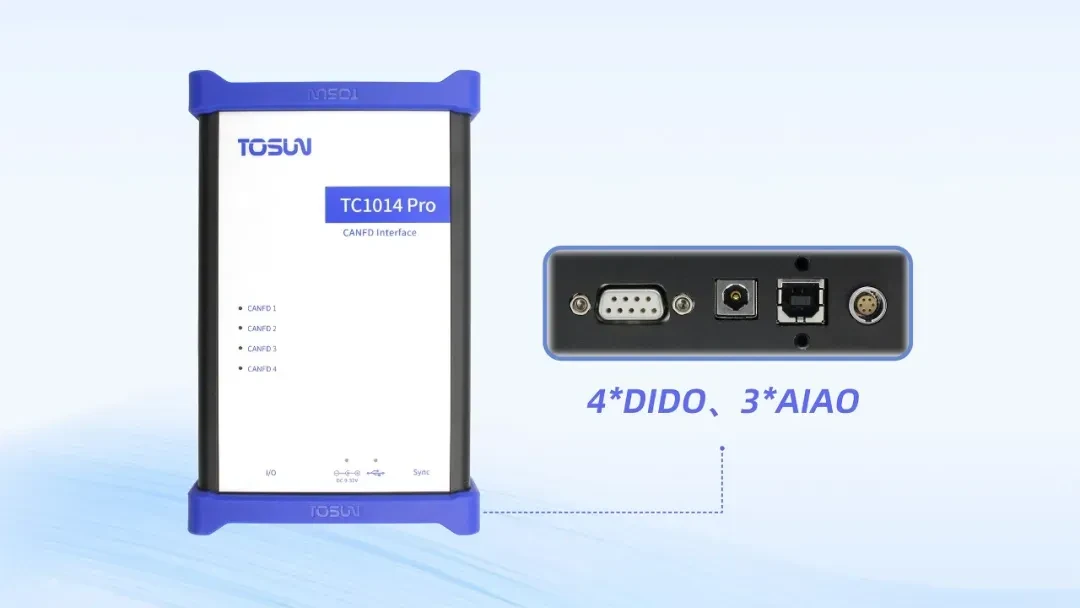

Но за пределами CAN FD у TC1014 Pro появляется важное дополнительное измерение — I/O: 4 канала цифрового ввода/вывода (DI/DO) и 3 канала аналогового ввода/вывода (AI/AO).
Это значит, что в TSMaster одно устройство одновременно собирает кадры CAN FD и физические сигналы внешних датчиков — синхронная запись и совместный анализ данных шины и датчиков без покупки отдельного модуля сбора I/O. Подробно работа с I/O разобрана в руководстве по IO-устройствам TOSUN.
2. Продвинутые функции Pro: от профессионального к высокому уровню
Помимо I/O, TC1014 Pro заметно превосходит TC1014 по ряду продвинутых возможностей и лучше подходит для сложных сценариев:
- Self-ACK (самоподтверждение). CAN-узел автоматически подтверждает собственные кадры при отправке — незаменимо при отладке одиночного узла, когда на шине больше некому отвечать.
- Активная отправка кадров ошибок. Возможность инжектировать error-кадры для проверки отказоустойчивости и устойчивости системы.
- Высокоточные периодические сообщения. Выдача циклических кадров с высокой точностью периода — для симуляции и тестов, критичных к таймингам.
- ACK Error и Spy Mode. Отчёты об ошибках подтверждения и режим пассивного прослушивания (Spy Mode) — полный контроль аномалий на шине.
- Синхронизация времени. Поддержка устройства TSync01: аппаратная синхронизация часов микросекундного уровня между несколькими устройствами. TC1014 Pro можно объединять в синхронную сеть с другими приборами серии Pro — TC1018 Pro, TC1038 Pro — и строить распределённые тестовые системы с большим числом каналов.
3. Питание и габариты
| Параметр | TC1014 | TC1014 Pro |
|---|---|---|
| Питание | от USB | внешнее 9–32 В DC |
| Потребление | ≈ 2,5 Вт (типовое) | 4 Вт / 10 Вт (DO во всех каналах, push-pull, PWM) |
| Габариты | ≈ 108 × 88 × 35 мм | ≈ 178 × 113 × 38 мм |
| Масса | ≈ 234 г | ≈ 435 г |
TC1014 питается от USB: подключил и работаешь, максимальная портативность. TC1014 Pro требует внешнего питания 9–32 В DC, зато имеет больший запас мощности (до 10 Вт при PWM-выводе push-pull на всех каналах DO) и стабильно управляет внешними исполнительными устройствами — подходит для длительных высоконагруженных испытаний.
4. Типовые сценарии: что выбрать
TC1014 подходит для:
- сбора и анализа данных шин CAN FD / CAN;
- UDS-диагностики, калибровки CCP/XCP, прошивки ЭБУ;
- разработки и отладки бортовых сетей (в тестах на автопарке TC1014 обеспечивает синхронный сбор данных нескольких CAN-узлов и быструю локализацию задержек отклика и аномалий связи);
- мобильных испытаний — питание от USB и малые габариты позволяют носить устройство с собой.
TC1014 Pro подходит для (в дополнение ко всем сценариям TC1014):
- многоканального сбора CAN FD по автомобилю с синхронным сбором сигналов датчиков (температура, давление, вибрация, дискретные сигналы);
- интеграции доменных контроллеров с системами автоматизированного тестирования: каналы DO/AO управляют внешними устройствами, DI/AI возвращают обратную связь;
- вывода PWM и управления исполнителями — например, пробуждение ЭБУ или срабатывание реле через канал DO;
- распределённых тестовых систем с синхронизацией нескольких устройств (совместно с TSync01 — межприборная синхронизация часов микросекундного уровня).
5. Заключение
TC1014 — классический 4-канальный интерфейс CAN FD → USB, чья надёжность и удобство подтверждены массой проектов в разработке, испытаниях и даже автоспорте. TC1014 Pro сохраняет все возможности TC1014 по CAN FD и добавляет I/O, Self-ACK, синхронизацию времени и другие функции, объединяя анализ шины и работу с физическими сигналами в одном устройстве. Выбирайте по потребностям реальных тестовых сценариев: когда проекту перестаёт хватать «только данных шины», TC1014 Pro — тот самый инструмент, который упрощает работу.
