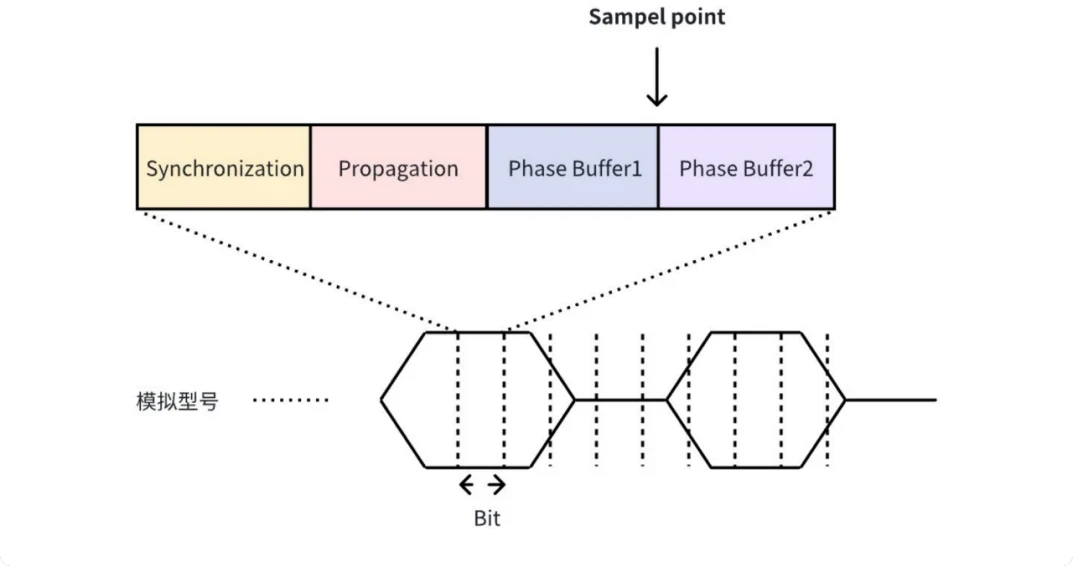

Точка выборки (Sample Point) — один из важнейших параметров синхронизации контроллеров CAN и CAN FD. Ошибка настройки точки выборки всего на 1–2% на скоростях CAN FD 2–5 Мбит/с способна привести к массовым сбоям связи при отражениях сигнала в жгуте автомобиля. Инженерная лаборатория TOSUN провела прямое инструментальное сравнение собственного генератора помех TH7011 и популярного зарубежного прибора-аналога с контролем реальных осциллограмм на шине.

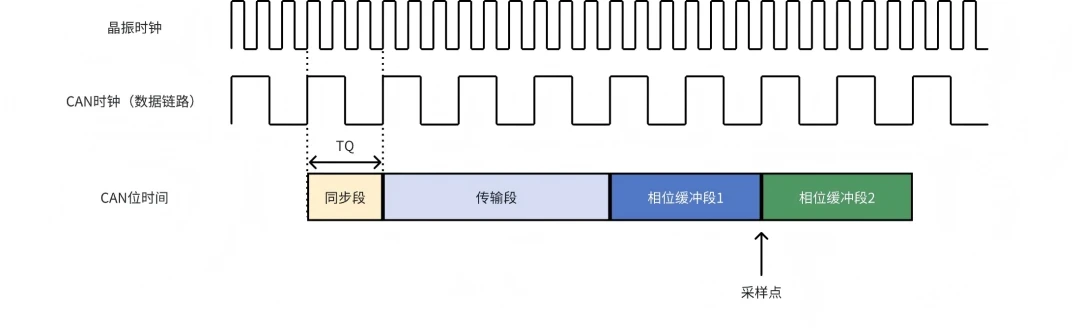

1. Аппаратные различия: тактовая частота 200 МГц (5 нс) против 160 МГц (6,25 нс)

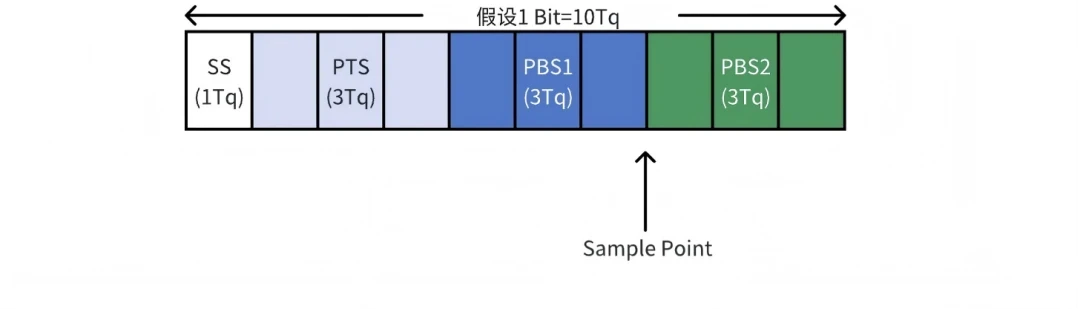

Оба прибора измеряют фактическую точку выборки тестируемого ЭБУ (DUT) методом пошагового смещения фронта рецессивно-доминантного перехода внутри битового интервала до момента появления кадра ошибки. Однако фундаментальная аппаратная архитектура приборов различается по двум ключевым параметрам:
| Параметр сравнения | TOSUN TH7011 / TH7012 | Инструмент-аналог (Competitor) | Инженерное влияние |
|---|---|---|---|
| Тактовая частота ПЛИС | 200 МГц | 160 МГц | Целое число тактов на всех стандартных скоростях (500 кбит/с = ровно 400 тактов; 2 Мбит/с = ровно 100 тактов) |
| Дискретность шага по времени | 5,0 нс (0,25% бита при 500 кбит/с; 1,0% при 2 Мбит/с) | 6,25 нс (0,3125% бита при 500 кбит/с; 1,25% при 2 Мбит/с) | Более высокая разрешающая способность TH7011 при поиске границы срабатывания компаратора |
| Формирование искажения в кадре | Многоцикловое (Multi-Cycle): серия идентичных тестовых битов внутри одного кадра | Одиночное (Single-Bit): искажается только один бит в конце поля данных | Повышенная достоверность обнаружения ошибки и подавление случайного фазового джиттера |
2. Различие механизмов формирования тестового кадра на осциллографе

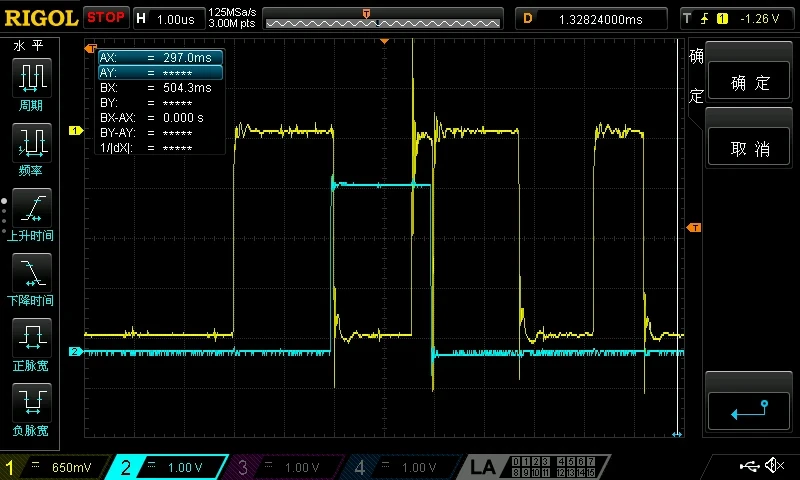

Для объективной оценки к шине был подключён цифровой осциллограф с полосой пропускания 1 ГГц, фиксирующий реальную форму сигнала во время работы обоих приборов:

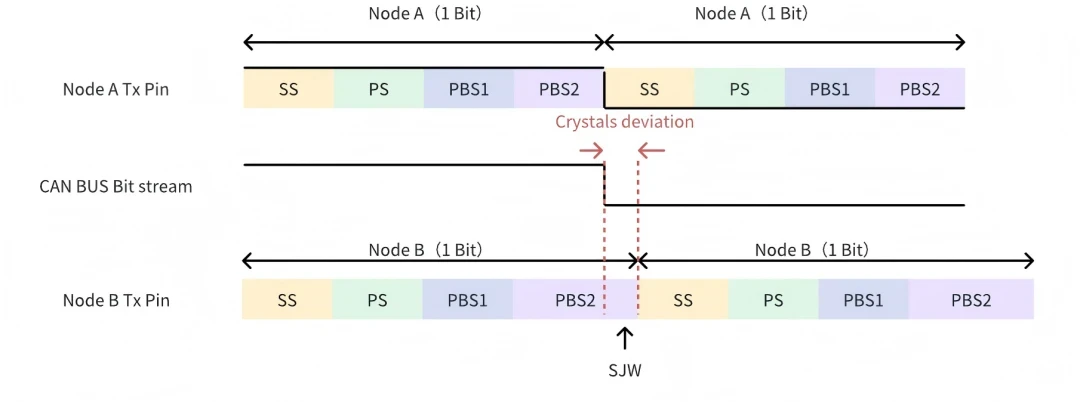

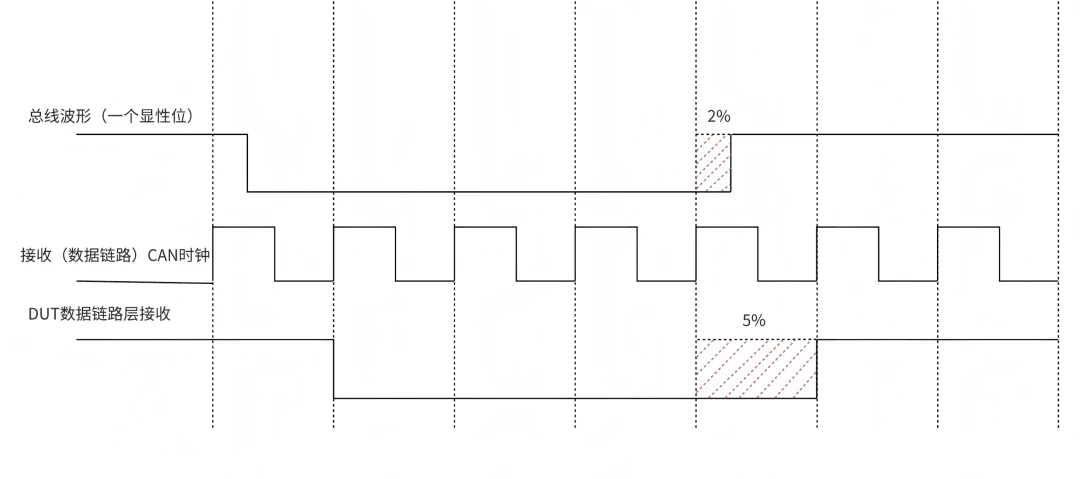

- Прибор-аналог: отправляет кадр с идентификатором
0x00и нулевыми байтами данных, внося укорочение длительности только в один-единственный бит (последний бит поля данных перед CRC). - TOSUN TH7011: использует запатентованный многоцикловый профиль — внутри поля данных формируется непрерывная гребёнка из нескольких циклов чередующихся битов, в каждом из которых ширина импульса прецизионно изменяется с шагом 5 нс. Это гарантирует надёжную фиксацию нарушения битового интервала контроллером DUT с первого прохода.
3. Результаты измерений: классический CAN (500 кбит/с, эталон 80,0%)

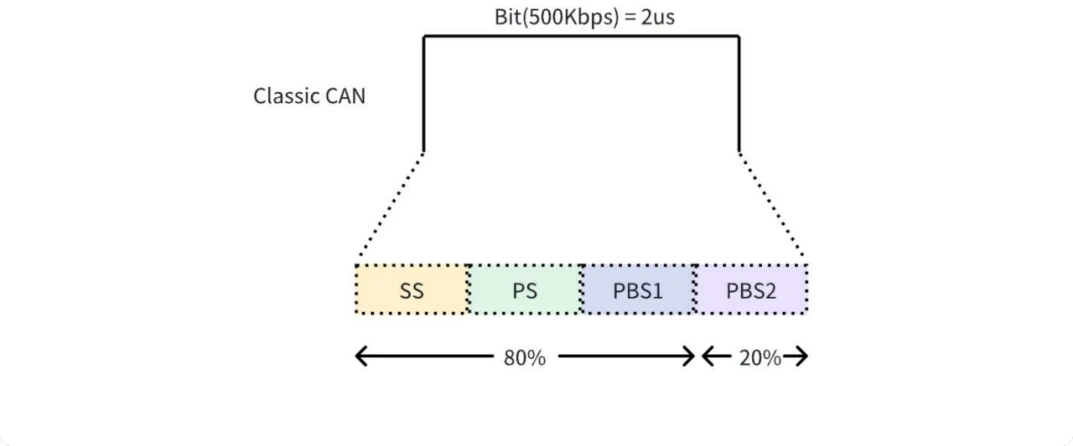

В первом тесте исследуемый узел (DUT) был сконфигурирован на скорость классического CAN 500 кбит/с (длительность бита 2000 нс) с теоретической точкой выборки ровно 80,0%:
- Результат TOSUN TH7011: измеренное значение составило 79,8% (отклонение от теоретической уставки с учётом задержки трансивера — всего 0,2%).
- Результат прибора-аналога: измеренное значение составило 79,38% (из-за некратного шага 6,25 нс погрешность дискретизации заметно выше).
4. Результаты измерений: CAN FD (арбитраж 500 кбит/с + данные 2 Мбит/с, эталон 80,0%)

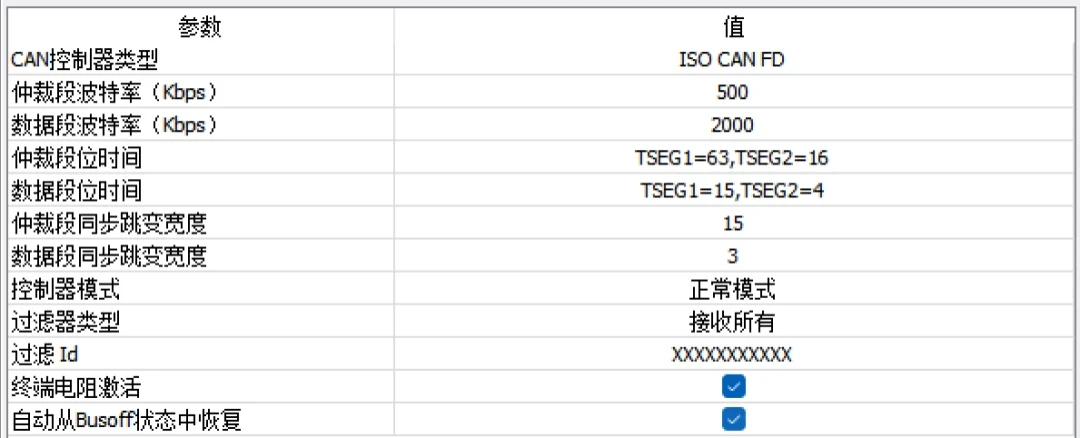

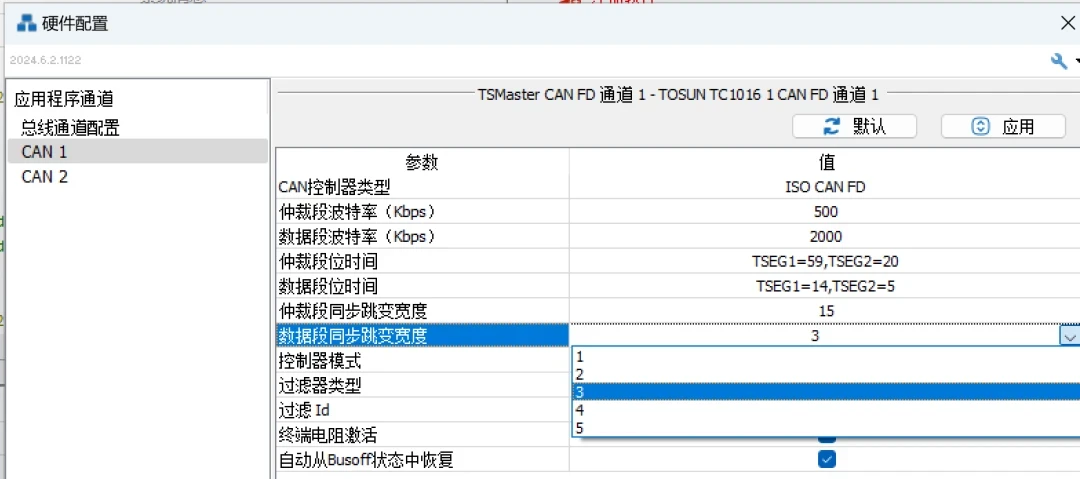

Во втором тесте проверялся двухскоростной режим CAN FD (500 кбит/с в фазе арбитража и 2000 кбит/с в фазе данных, длительность бита данных 500 нс) при эталонной настройке обеих точек выборки на 80,0%:
- На фазе данных 2 Мбит/с один такт прибора-аналога (6,25 нс) составляет уже 1,25% от длительности бита, тогда как такт TH7011 (5,0 нс) равен ровно 1,0% длительности бита.

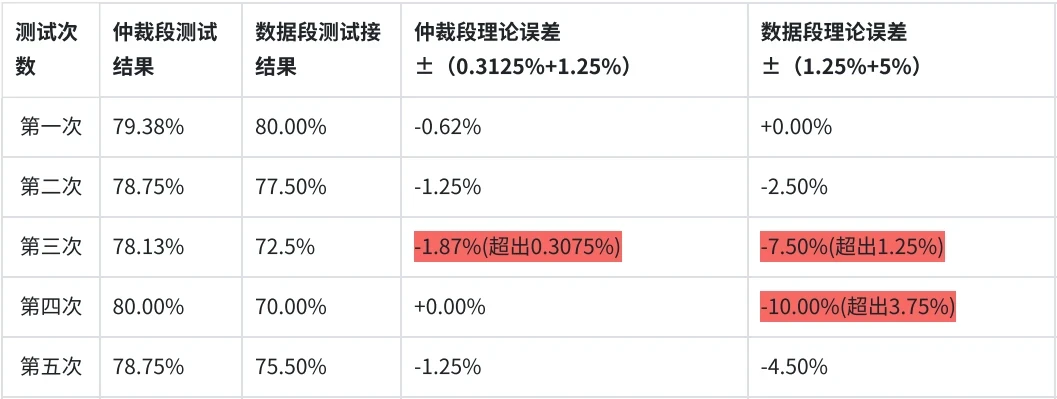

- В результате TOSUN TH7011 показал 79,8% в фазе арбитража и 79,5% в фазе данных (против 79,38% и 78,75% у конкурирующего решения), обеспечив более высокую точность и повторяемость при аттестации высокоскоростных узлов CAN FD.
