С быстрым развитием автомобильной электроники инструменты симуляции и тестирования Automotive Ethernet стали широко востребованы: они служат для тестирования, верификации и оптимизации производительности, надёжности и совместимости бортовых Ethernet-систем. TC1054Pro — многоканальный инструмент симуляции и тестирования Automotive Ethernet / CAN FD / LIN.
Ключевые слова: Automotive Ethernet, 100/1000Base-T1, SOME/IP, DoIP, TC1054Pro.
1. Описание продукта

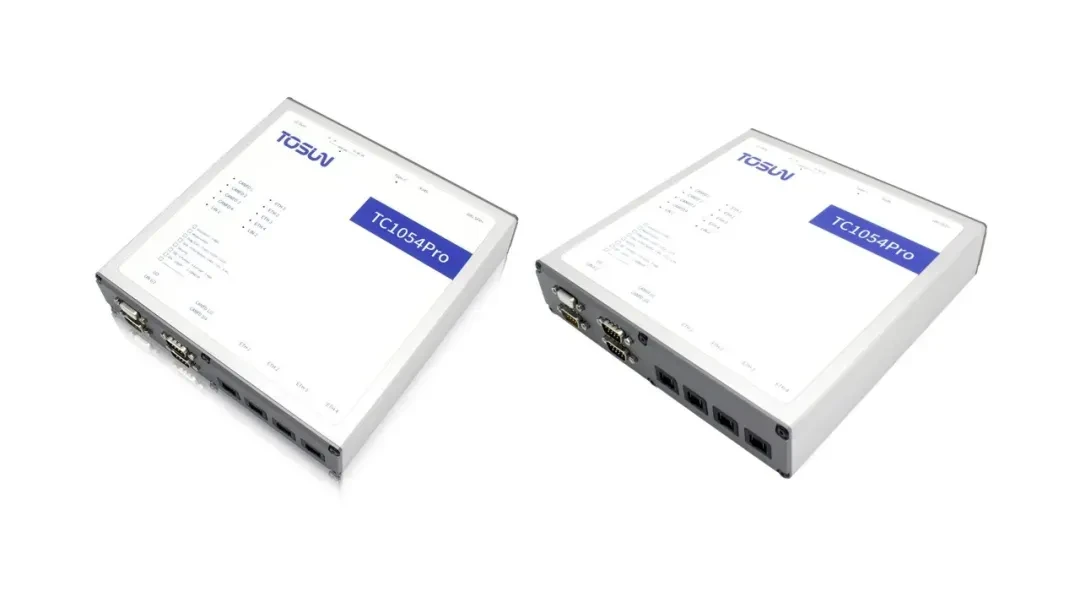

TC1054Pro — многоканальное тестовое устройство Automotive Ethernet / CAN FD / LIN. Оно подключается к ПК по 10-гигабитному Ethernet, 1000Base-T или USB3.0 и через ПО TSMaster выполняет сетевой анализ, симуляцию, тестирование и верификацию, а также функции DoIP и SOME/IP (рис. 1-2).

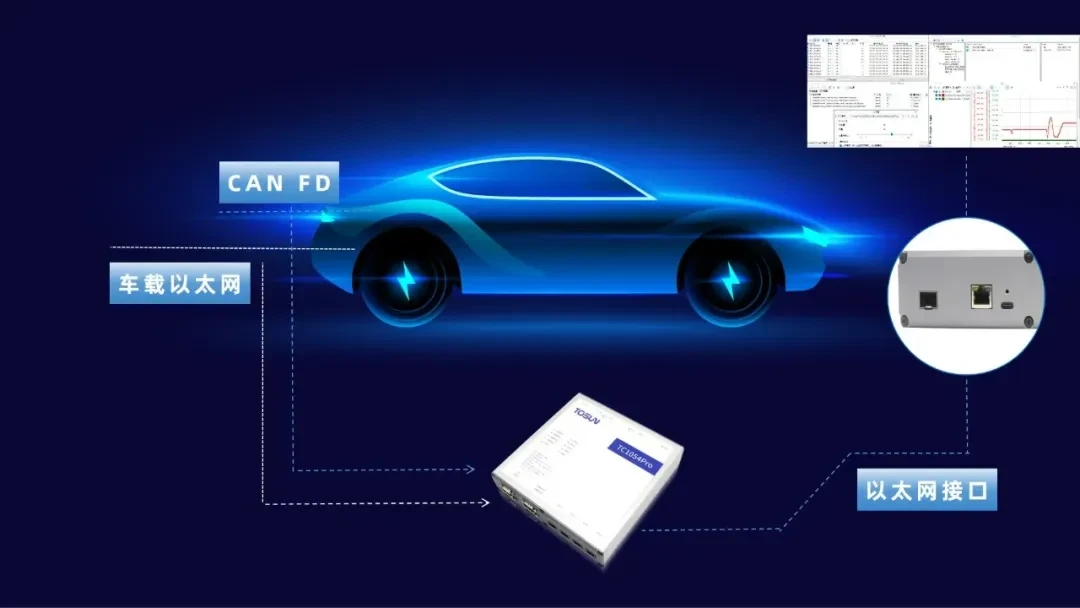

2. Типовые применения
- симуляция остаточной шины (RBS) Automotive Ethernet;
- мониторинг и разбор данных Automotive Ethernet;
- тестирование коммуникаций Automotive Ethernet;
- прошивка ЭБУ (по UDS или DoIP);
- автоматизированное тестирование на уровне ЭБУ и на системном уровне;
- шлюзовые приложения Automotive Ethernet → CAN FD.
3. Функциональные характеристики
- аппаратные метки времени сообщений микросекундного уровня;
- бесдрайверная конструкция для Windows 10/11/7;
- 4 канала 100/1000Base-T1 с программным переключением в любой момент;
- 4 канала CAN FD/CAN, 2 канала LIN;
- разъёмы Automotive Ethernet: TE MATEnet или переход на Rosenberger H-MTD кабелем;
- LED-индикация состояния автомобильного/стандартного Ethernet;
- LED-индикация состояния системы: скорость, Master/Slave, состояние USB;
- автомобильное исполнение; загрузка ARXML-файлов в TSMaster для разбора сообщений Automotive Ethernet;
- поддержка DoIP;
- поддержка SOME/IP;
- гальваническая развязка каналов CAN DC2500V;
- скорость каналов CAN FD регулируется в диапазоне 125 кбит/с — 8 Мбит/с;
- режимы ведущего/ведомого узла LIN настраиваются программно;
- поддержка баз данных LDF, DBC, ARXML в TSMaster;
- запись данных в форматах BLF и ASC, офлайн- и онлайн-воспроизведение;
- встроенный терминальный резистор CAN 120 Ом с программным управлением;
- UDS-диагностика и Flash Bootloader для CAN FD/CAN/LIN;
- API вторичной разработки для Windows: приём и передача Ethernet-кадров в RAW-формате с метками времени, событие завершения отправки, изменение CRC сообщения;
- примеры проектов на базе API для вторичной разработки;
- аппаратная синхронизация времени между несколькими устройствами;
- цифровые I/O × 4 / аналоговые I/O × 3;
- рабочая температура: −40…+80 ℃.
4. Технические характеристики
| Основные параметры | |
|---|---|
| Каналы | 4 × 100/1000Base-T1, 2 × LIN, 4 × CAN FD |
| Интерфейс ПК | 10G Ethernet / 1000Base-T / USB3.0 |
| Интерфейс T1 | TE MATEnet или переход на Rosenberger H-MTD кабелем |
| Драйвер | бесдрайверная конструкция для Windows 10/11/7 |
| Точность меток времени | аппаратные метки времени микросекундного уровня |
| Изоляция T1 | ёмкостная изоляция |
| CAN | протоколы CAN 2.0A/B по ISO 11898-1, скорость 125 кбит/с — 1 Мбит/с |
| CAN FD | стандартный и нестандартный (ISO/non-ISO) CAN FD, скорость 125 кбит/с — 8 Мбит/с |
