В эпоху быстрой итерации автомобильной электроники Automotive Ethernet стал ядром бортовой магистральной сети нового поколения. TE1024 — 4-канальная PCIe-плата Automotive Ethernet, помогающая инженерам эффективно выполнять обмен и анализ данных 100/1000Base-T1 на всех этапах: разработка, тестирование, производство и послепродажное обслуживание.
Ключевые слова: Automotive Ethernet, 100/1000Base-T1, PCIe, TE1024.
1. Описание продукта

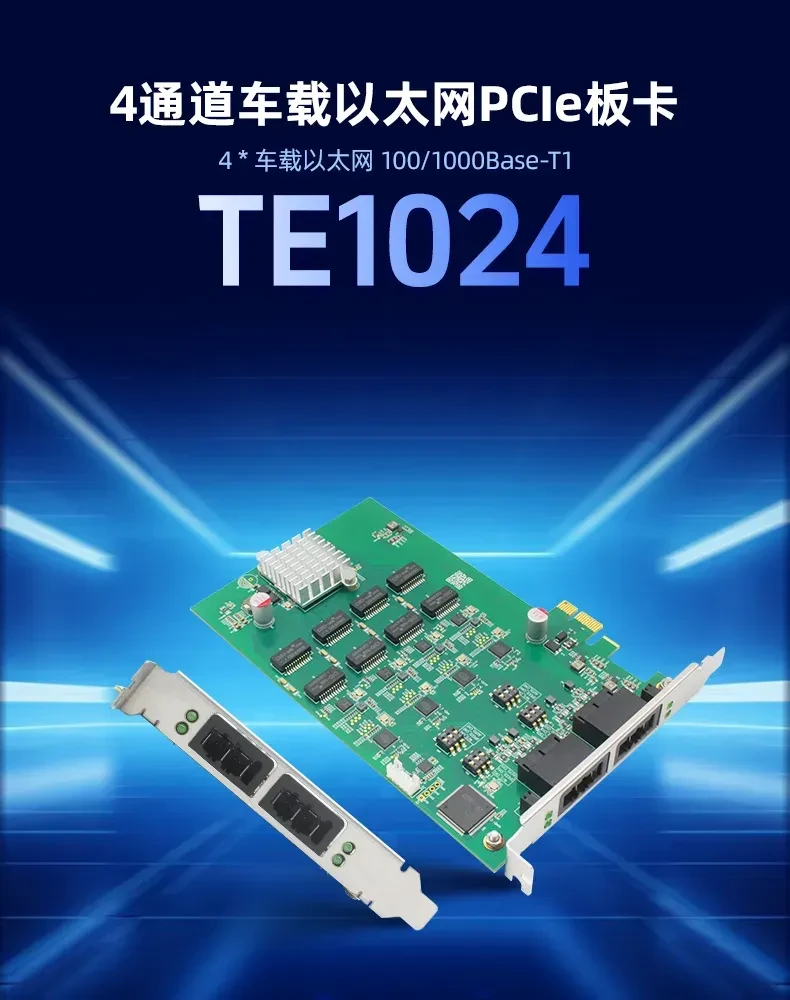

TE1024 — 4-канальная PCIe-плата Automotive Ethernet от TOSUN с разъёмами MATEnet. Плата подключается к ПК по PCIe; DIP-переключателями настраиваются режим Master/Slave, скорость связи и автосогласование. При каждом включении плата работает согласно конфигурации DIP-переключателей; переключение «на ходу» не действует — для изменения конфигурации используются команды через последовательный порт. TE1024 — идеальный недорогой инструмент преобразования между Automotive Ethernet 100/1000Base-T1 и системой ПК для отладки в R&D, тестирования ЭБУ на производстве, экспериментальной верификации и сервисного обслуживания (рис. 1-1).

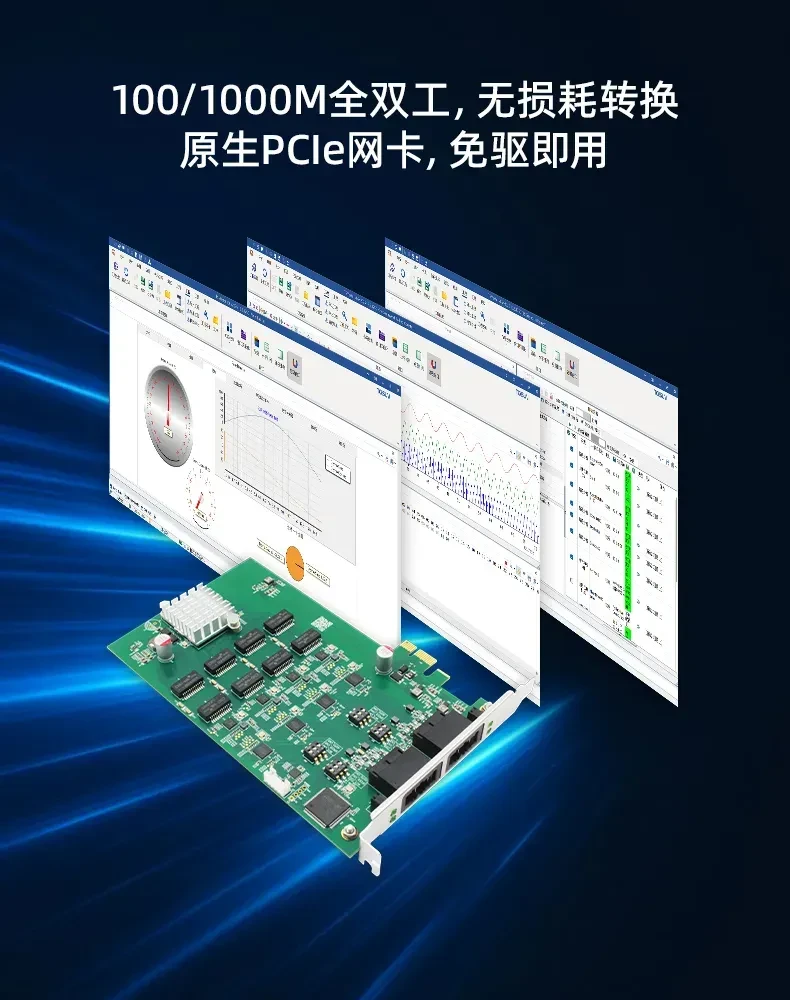

TE1024 использует технологию нативной сетевой карты: при подключении устройство распознаётся Windows/Linux как стандартный сетевой адаптер, обеспечивая полностековую связь без занятия физического сетевого порта ПК, — это заметно снижает топологическую сложность тестовой системы.

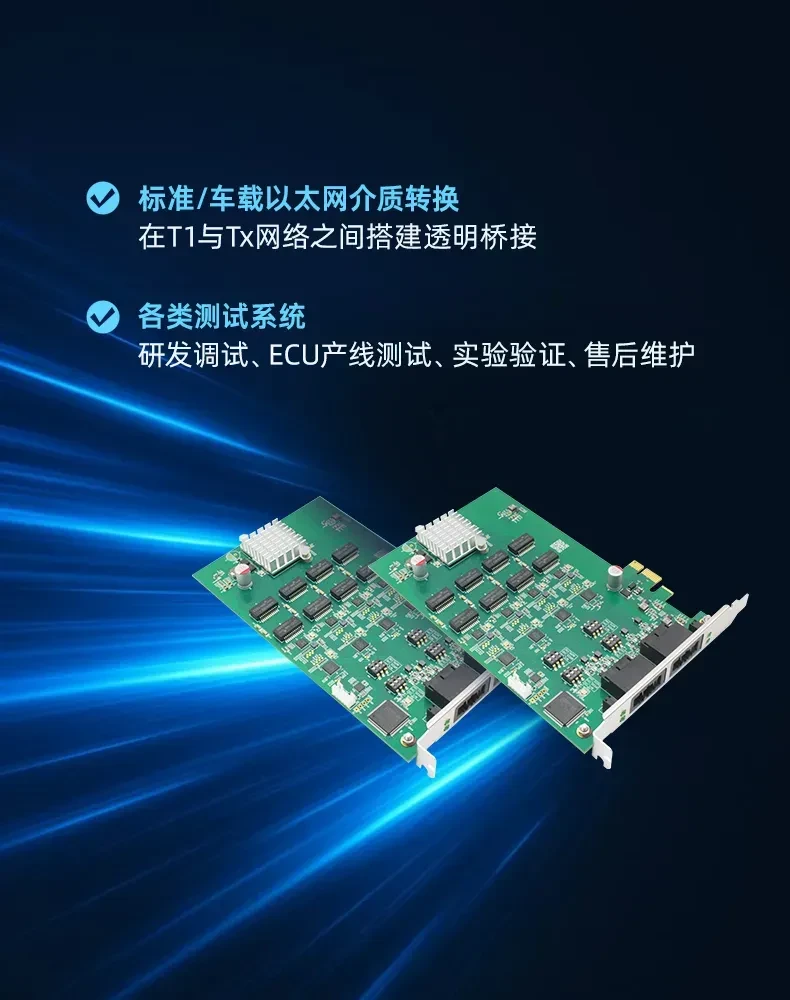

2. Типовые сценарии применения
- Медиапреобразование стандартный/автомобильный Ethernet: прозрачный мост между сетями T1 и Tx для коммуникаций ЭБУ и симуляции шлюзов;
- Различные тестовые системы: отладка в R&D, тестирование ЭБУ на производстве, экспериментальная верификация, послепродажное обслуживание.
3. Ключевые особенности
- 100/1000 Мбит/с, полный дуплекс, неэкранированная витая пара UTP;
- 4 × Automotive Ethernet 100/1000Base-T1;
- без потерь преобразование данных между автомобильным и обычным Ethernet;
- LED-индикация состояния Ethernet-связи;
- режим Master/Slave и скорость 100/1000 Мбит/с настраиваются кнопками;
- DIP-переключатели для удобной конфигурации;
- питание: по PCIe.
4. Аппаратные характеристики
| Каналы | стандартный/автомобильный Ethernet 100/1000Base-T1 |
| Интерфейс Ethernet | RJ45 + TE MATEnet или Rosenberger H-MTD |
| Изоляция | сетевой трансформатор / ёмкостная изоляция |
| Питание | DC 9–30 В |
| Потребляемая мощность | 1.5 Вт |
| Материал корпуса | металл |
| Габариты | около 110 × 70 × 36 мм |
| Масса | около 140 г |
| Рабочая температура | −40…+80 ℃ |
| Рабочая влажность | 10–90 % (без конденсата) |
| Условия эксплуатации | вдали от коррозионных газов |
Подробнее — на странице продукта TE1024.
