TC1052: интерфейс 10Base-T1S + CAN FD — характеристики и применение
Оригинал (кит.): tosunai.com, 4 декабря 2025•Переведено: сентябрь 2026
По мере развития E/E-архитектуры 10Base-T1S (Automotive Ethernet) и CAN FD стали двумя наиболее распространёнными коммуникационными протоколами в бортовых сетях. Традиционно инженерам приходится использовать несколько отдельных устройств для синхронного мониторинга и симуляции обеих сетей, что усложняет систему и повышает стоимость тестирования. TC1052 — портативный коммуникационный инструмент, объединяющий 10Base-T1S и CAN FD с подключением по USB.
Ключевые слова: 10Base-T1S, CAN FD, TC1052, Automotive Ethernet, PLCA.

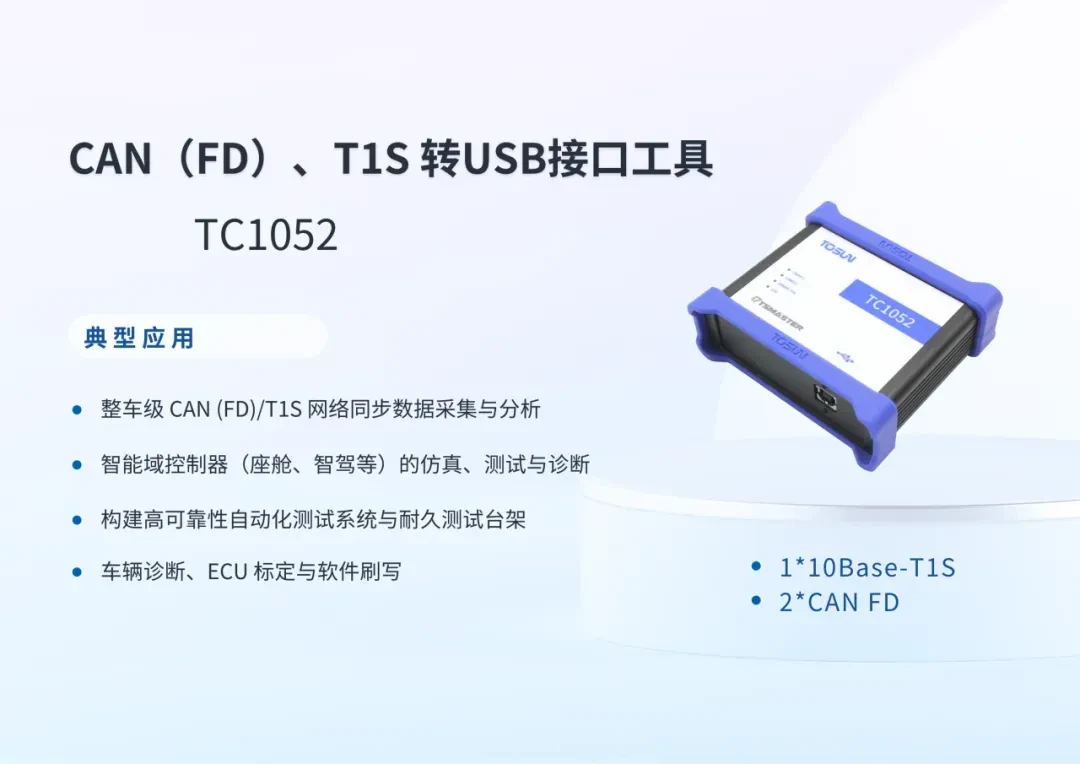

Рис. 1-1. TC1052 — интерфейс 10Base-T1S и CAN FD
1. Описание продукта
TC1052 — коммуникационный инструмент TOSUN с одним каналом 10Base-T1S и двумя каналами CAN FD с интерфейсом USB.
Устройство передаёт кадры из сети 10Base-T1S или CAN FD на ПК через USB, а также отправляет кадры с ПК в сеть 10Base-T1S или CAN FD. Вместе с ПО TSMaster TC1052 поддерживает мониторинг, симуляцию, анализ и тестирование Ethernet-данных, а также протокольные функции DoIP и SOME/IP (рис. 1-2).
Рис. 1-2. TC1052 в системе с TSMaster
Помимо ключевой функции 10Base-T1S, TC1052 оснащён двумя каналами CAN FD со скоростью до 8 Мбит/с и поддерживает загрузку баз данных DBC и ARXML для мониторинга, анализа и симуляции CAN FD, а также UDS-диагностику, прошивку ЭБУ и калибровку CCP/XCP.
2. Типовые применения
синхронный сбор и анализ данных сетей CAN (FD) и T1S на уровне всего автомобиля;
симуляция, тестирование и диагностика интеллектуальных доменных контроллеров (кокпит, автопилот и т.д.);
построение высоконадёжных систем автоматизированного тестирования и стендов ресурсных испытаний;
диагностика автомобиля, калибровка ЭБУ и прошивка ПО.
Рис. 2-1. Типовые применения TC1052
3. Особенности
аппаратные метки времени сообщений с точностью до микросекунд — точная временная база для продвинутой симуляции и диагностики;
бесдрайверная конструкция USB2.0, plug-and-play в Windows/Linux, отличная совместимость;
гальваническая развязка каналов CAN DC2500V, автомобильное качество исполнения;
встроенный терминальный резистор CAN 120 Ом с программным управлением — легко адаптируется к разным топологиям; в 10Base-T1S встроен конфигурируемый терминальный резистор 100 Ом; программная настройка ID узла, количества узлов и параметров таймаута упрощает построение сети T1S;
полная поддержка DBC и других распространённых форматов файлов, интеграция со всеми продвинутыми функциями TSMaster; аппаратный захват сырых Ethernet-кадров для симуляции, анализа и тестирования протоколов верхнего уровня в TSMaster;
встроенные функции записи и воспроизведения BLF, UDS-диагностики, калибровки CCP/XCP и Flash Bootloader;
кроссплатформенный интерфейс вторичной разработки для глубокой кастомизации.
4. Технические характеристики
4.1. Устройство
Основные параметры
Интерфейс ПК
USB2.0
Точность меток времени
высокоточные метки времени микросекундного уровня
Драйвер
кроссплатформенный, без установки драйвера

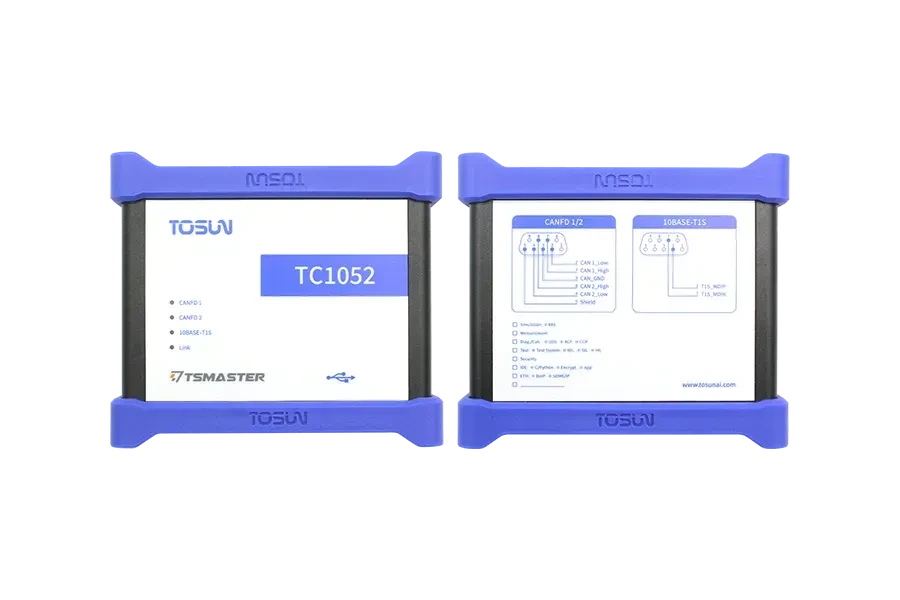

Разъём
стандартный D-Sub, 9 pin
Лицензии
поддержка всех платных лицензий TSMaster
Питание
по USB
Потребляемая мощность
2 Вт
Защита от ESD
контактный разряд 8 кВ, воздушный разряд 15 кВ
Материал корпуса
металл
Масса
около 237 г
Габариты
около 113 × 98 × 38 мм
Рабочая температура
−40…+80 ℃
Рабочая влажность
10–90 % (без конденсата)
4.2. CAN
Основные параметры
Стандарт подключения CAN
высокоскоростной CAN (по ISO 11898-2)
Поддержка протоколов
полная поддержка CAN и CAN FD (по ISO 11898-1)
Диапазон скоростей CAN
125 кбит/с — 1 Мбит/с, регулируется
Длина данных CAN
кадры до 8 байт
Диапазон скоростей CAN FD
125 кбит/с — 8 Мбит/с, регулируется
Длина данных CAN FD
кадры до 64 байт, поддержка кадров BRS
Максимальная скорость приёма/передачи
передача до 15000 кадров/с, приём до 20000 кадров/с (один канал 1 Мбит/с, удалённые кадры 0 байт)
Терминальный резистор
120 Ом на каждом канале CAN
Тип реле
магнитное фиксирующееся реле
Защита от бросков
встроенные компоненты защиты от перенапряжений
4.3. 10Base-T1S
Основные параметры
Скорость
до 10 Мбит/с
Терминальный резистор
встроенный конфигурируемый 100 Ом на канале 10Base-T1S
