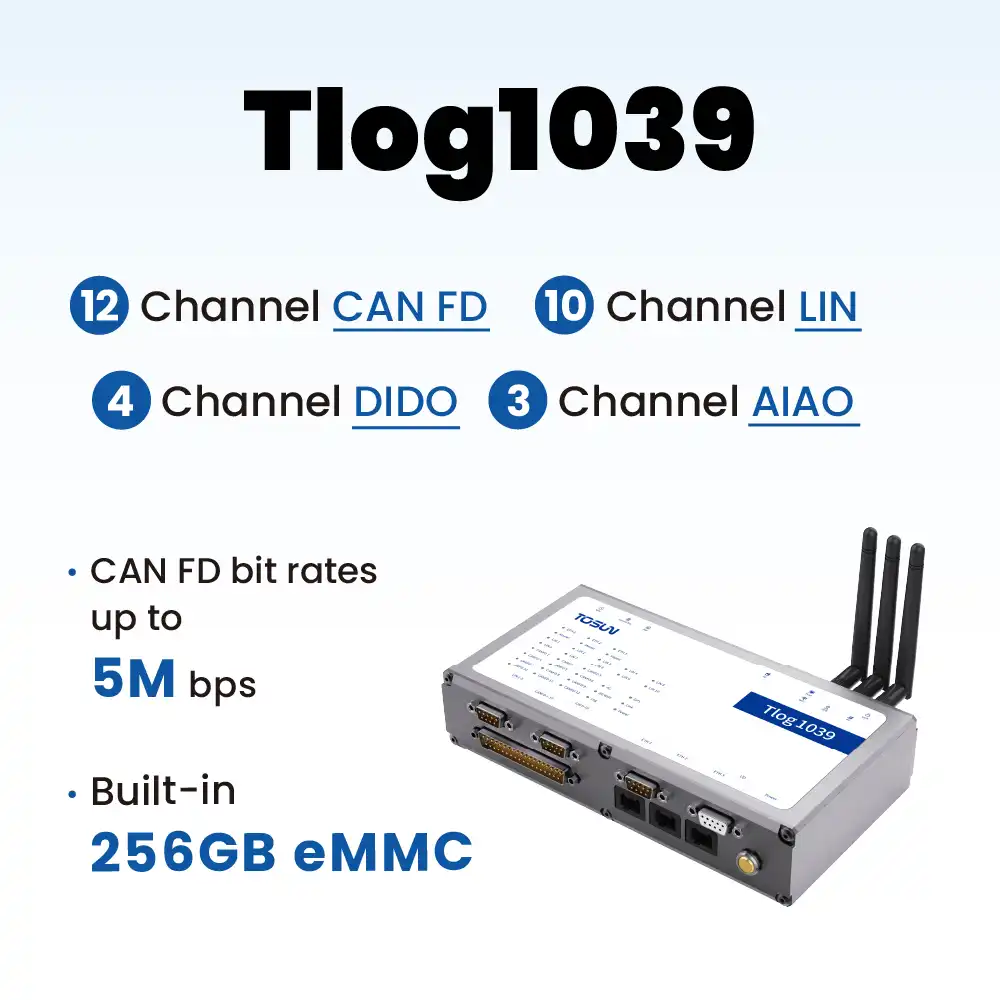

TOSUN Tlog1039 (Логгер 12x CAN FD + 10x LIN)

Обзор функций

Tlog1039 — многопротокольный инструмент TOSUN для симуляции, тестирования и записи: CAN/CAN FD, LIN и Ethernet. 12 каналов CAN/CAN FD (CAN: 125 кбит/с – 1 Мбит/с; CAN FD: до 5 Мбит/с); 10 каналов LIN (slave, программно; LIN1–LIN4 — master, программно; 0–20 кбит/с); 3 канала ETH 100/1000Base-T1; встроенные цифровые и аналоговые I/O для измерений и интеграции.

Tlog1039 подключается к ПК по Ethernet — без узких мест при обработке больших потоков шин.

В связке с мощным ПО TSMaster поддерживает загрузку баз данных DBC, LDF, XML, ARXML — удобный мониторинг, анализ и симуляция данных различных шин, а также UDS-диагностика, прошивка ЭБУ, калибровка CCP/XCP.

Особенности

• Аппаратные метки времени сообщений микросекундного уровня
• Windows без установки драйверов
• 12 каналов CAN/CAN FD, 10 каналов LIN, 3 канала ETH
• 4 цифровых DIDO и 3 аналоговых AIAO
• Битрейт CAN 125 кбит/с – 1 Мбит/с, CAN FD 125 кбит/с – 5 Мбит/с
• Все каналы LIN — slave по умолчанию (программно); LIN1–LIN4 поддерживают master (программно)
• CAN: настройка Self-ACK (автоподтверждение)
• Изоляция каналов CAN, DC 2500 В
• С ПО верхнего уровня: запись, экспорт и онлайн-воспроизведение данных BLF
• Аппаратная синхронизация времени нескольких устройств
• Встроенная память eMMC 128 ГБ, опционально до 8 × 128 ГБ
• Кнопочный пульт TCB001 в комплекте — метки событий в записи
• Примеры проектов на базе API — для вторичной разработки

Типовые применения

• Экспорт данных CAN/CAN FD/LIN и воспроизведение сообщений
• Мониторинг, сбор и разбор данных CAN/CAN FD
• Мониторинг, сбор и разбор данных LIN
• Офлайн-запись сообщений CAN/CAN FD/LIN

* Без встроенного терминального резистора. ETH, DIDO и AIAO не поддерживают офлайн-запись
