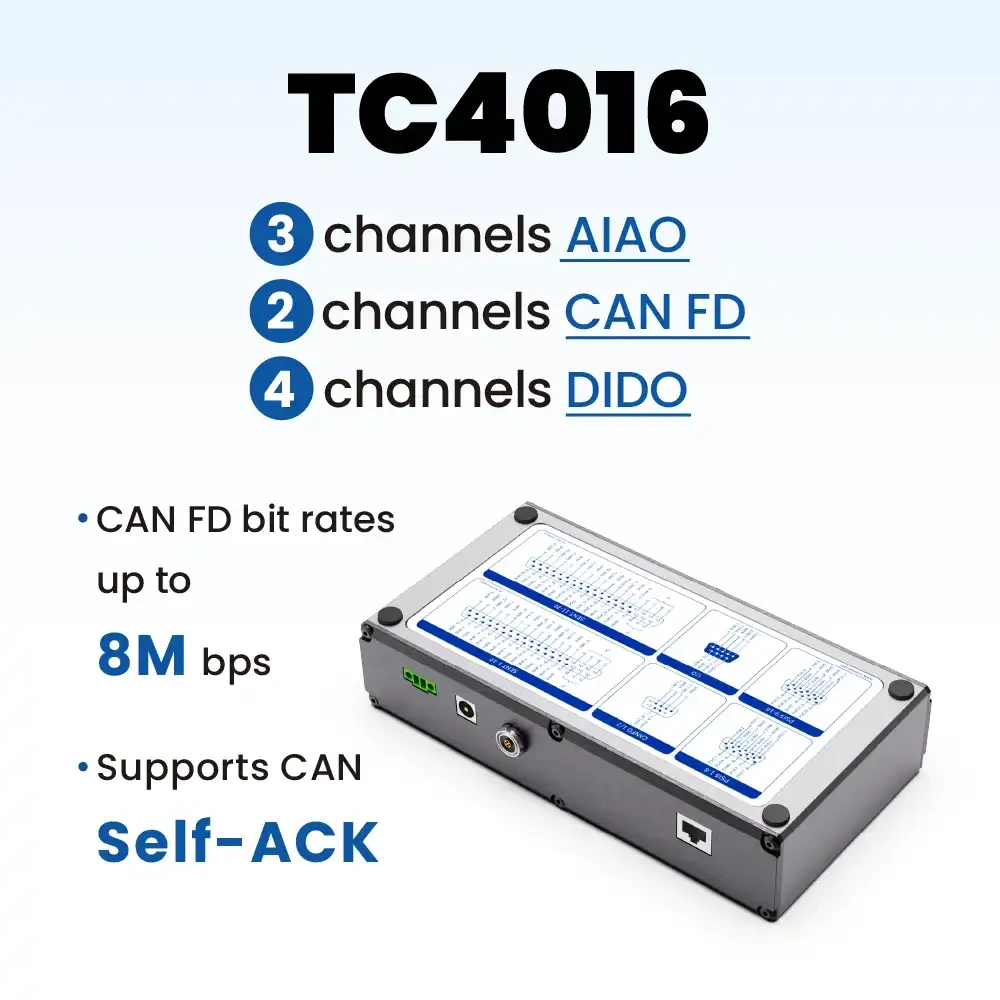

TOSUN TC4016 (SENT / PSI5 + CAN FD)

Устройство объединяет 2 × CAN/CAN FD, 4 цифровых входа/выхода (DIDO) и 3 аналоговых (AIAO). TC4016 подключается к ПК по Ethernet — мониторинг, анализ и симуляция SENT, PSI5 и CAN/CAN FD, надёжная среда данных для разработчиков и тестировщиков. API вторичной разработки для Windows/Linux: C++, C#, LabVIEW, Python.

Особенности

• Аппаратные метки времени сообщений микросекундного уровня
• Windows без драйверов, отличная совместимость
• 20 каналов SENT (первые 10 — с режимом SPC);
• 16 каналов PSI5;
• 2 канала CAN/CAN FD;
• Поддержка DIDO ×4 и AIAO ×3
• Битрейт CAN 125 кбит/с – 1 Мбит/с, CAN FD до 8 Мбит/с
• Встроенный терминальный резистор 120 Ом на CAN, программно отключаемый
• CAN: настройка Self-ACK (автоподтверждение)
• Аппаратная синхронизация времени нескольких устройств
• Примеры проектов на базе API — для вторичной разработки

При быстром развитии автоэлектроники эффективная связь датчиков с ЭБУ — ключ к производительности и надёжности. SENT (Single Edge Nibble Transmission) и PSI5 (Peripheral Sensor Interface 5) — протоколы нового поколения: высокая точность, скорость и помехоустойчивость сделали их мейнстримом отрасли.

При этом эффективная проверка связи ЭБУ с датчиками на этапе разработки и тестирования остаётся нерешённой задачей.

Узлы симуляции ЭБУ на базе SENT/PSI5, такие как TC4016, созданы именно для этого: они имитируют реальное окружение датчиков и помогают быстро проверять характеристики ЭБУ, сокращая цикл разработки и повышая качество.

• Согласование сетей CAN/CAN FD с разными битрейтами;
• Поддержка DIDO, AIAO
• Поддержка PSI5 и SENT: приём данных любых датчиков с интерфейсами SENT/PSI5;
• Аппаратная синхронизация времени нескольких устройств
