TRIGGER

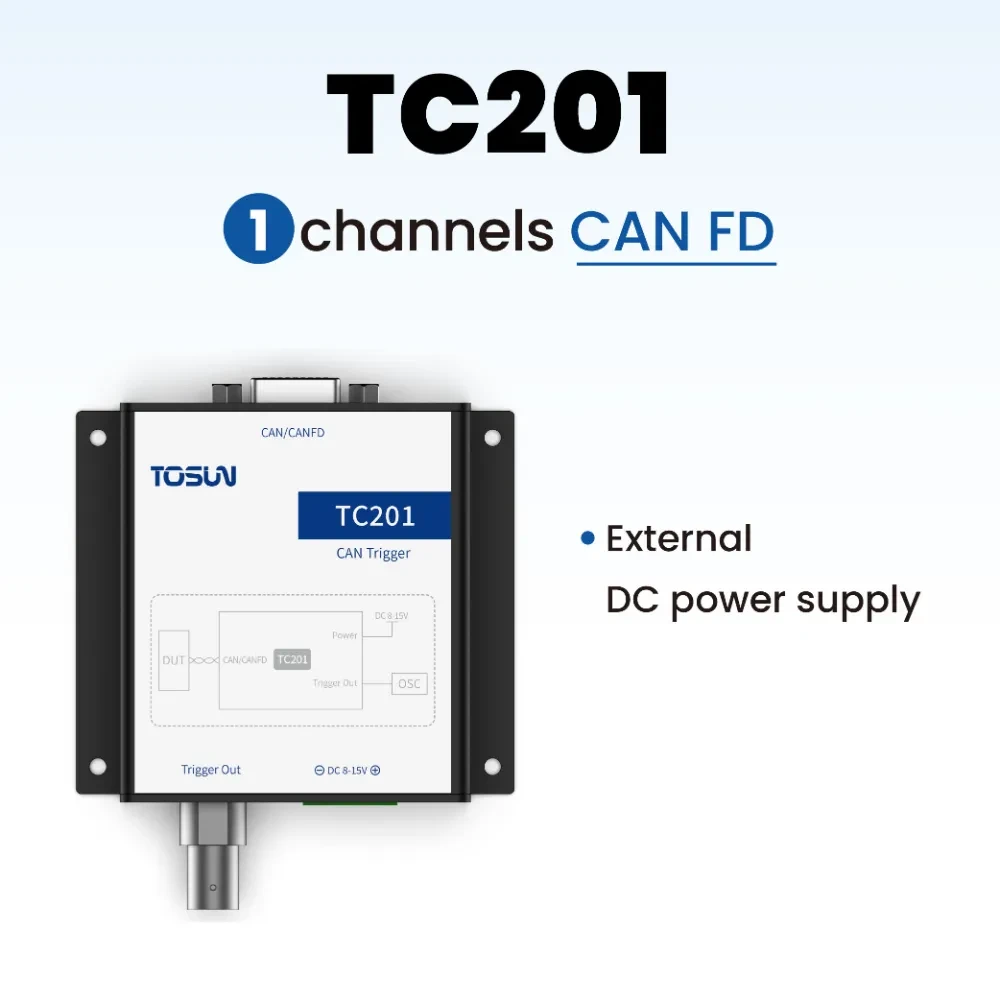

CAN-триггер для изоляции узла от помех других устройств и стабильного запуска сбора: преобразование сигнала CAN на вход RX осциллографа. Разъёмы CAN/CAN FD, осциллографа и питания DC.
Устройство преобразует дифференциальные сигналы CAN/CAN FD в стандартные логические уровни CMOS — инженеры могут использовать недорогие приборы (логические анализаторы, MCU, триггерные входы осциллографов) для длительного мониторинга, анализа ошибок и автотестов, сохраняя высокое входное сопротивление и не влияя на работу шины.
Поскольку CAN — дифференциальная, а не несимметричная относительно земли шина, тестовому оборудованию сложно использовать одиночную линию CAN относительно GND как стабильный источник триггера — особенно при отсутствии надёжной общей земли.
Преобразование дифференциального сигнала в несимметричный (CMOS) даёт стабильный воспроизводимый триггер, заметно повышая надёжность измерений. Например, по CMOS-сигналу можно захватить момент ухода CAN-сети в молчание и момент повторной отправки первого кадра, синхронно сравнив с другими I/O-сигналами на осциллографе — для быстрой локализации аномалий.
| Каналы | 1 × CAN FD |
| Питание | DC (8–15 В) |
| Потребляемая мощность | 0.2W |
| Материал корпуса | Металл |
| Габариты | ок. 80*113*97 мм |
| Вес | ок. 144 г |
| Рабочая температура | -40°C~80°C |
| Рабочая влажность | 10–90% (без конденсата) |
| Условия эксплуатации | Без агрессивных газов |
