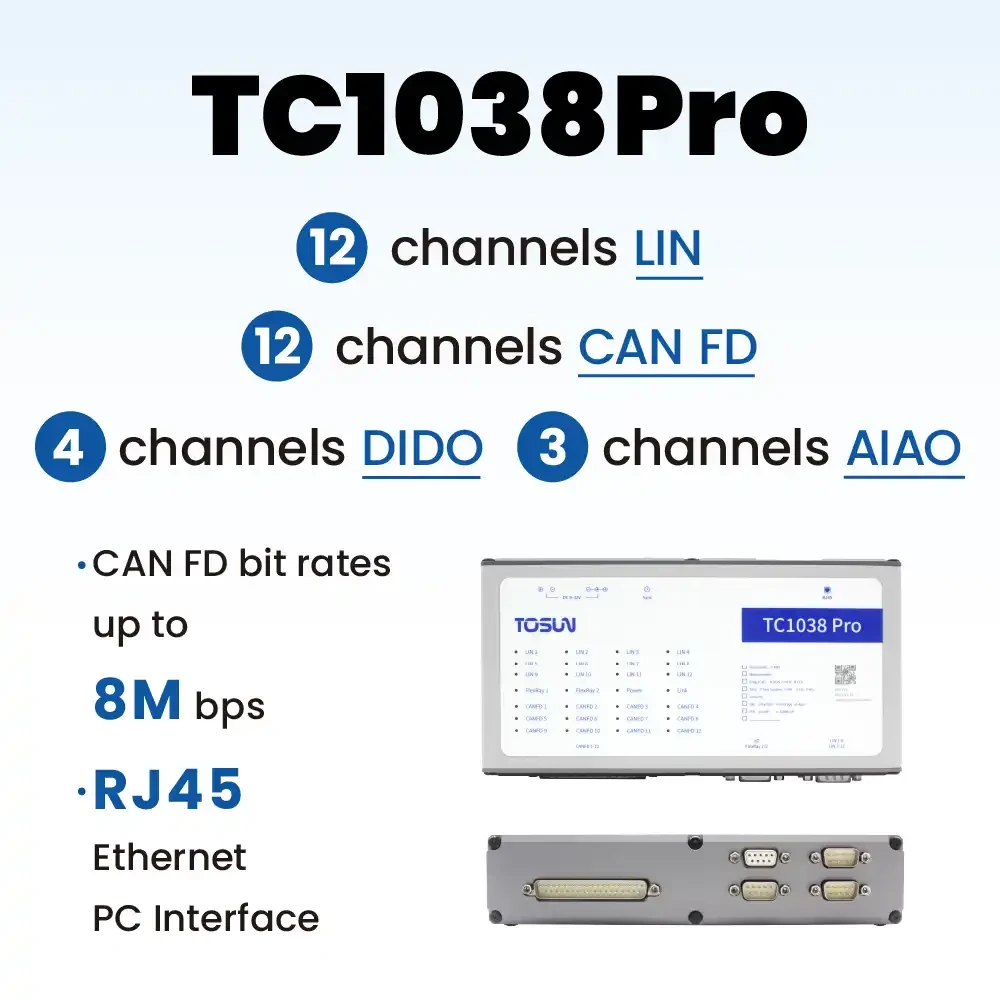

12+12 CHANNELS
Мультисистемный инструмент симуляции и тестирования: 12 каналов CAN FD (до 8 Мбит/с) и 12 каналов LIN с программной настройкой Master/Slave (0–20 кбит/с).
TC1038 Pro подключается к ПК по Ethernet — без узких мест при обработке больших потоков шин. Windows без драйверов, отличная совместимость.
В связке с мощным ПО TSMaster поддерживает загрузку баз данных DBC, LDF, ARXML, Fibex — удобный мониторинг, анализ и симуляция данных бортовых шин, а также UDS-диагностика, прошивка ЭБУ, калибровка CCP/XCP.
| Каналы | 12 × CAN FD, 12 × LIN, 4 × DIDO, 3 × AIAO |
| Интерфейс ПК | RJ45 |
| Разъём CAN | DB9-папа (в комплекте переходник DB37 → 12 × DB9) |
| Разъём LIN | DB9 папа |
| Интерфейс I/O | DB9 мама |
| Драйвер | Windows, работа без установки драйверов, отличная совместимость |
| Буфер | Аппаратный буфер, без потери кадров |
| CAN | CAN 2.0A/B, ISO 11898-1, битрейт 125 кбит/с – 1 Мбит/с |
| CAN FD | CAN FD (ISO и non-ISO), битрейт 125 кбит/с – 8 Мбит/с |
| LIN | LIN 1.3 и 2.x, битрейт 0–20 кбит/с |
| Точность меток времени | 1 мкс, аппаратные метки времени сообщений |
| Терминальный резистор | CAN: встроенный 120 Ом, программно отключаемый; FlexRay: встроенный 100 Ом, программно отключаемый |
| Изоляция | Изоляция каналов CAN/FlexRay, DC 2500 В |
| DI/DO | DI: 0–40 В, Vref: 0–3,3 В; DO: низкий 0 В, высокий 5/12 В (без нагрузки) |
| AI/AO | AI: 0–40 В; AO: 0–30 В |
| Питание | DC 9–28 В, потребление 10 Вт при 12 В |
| Рабочая температура | -40°C–80°C |
| Материал корпуса | Металл |
| Габариты | 210*118*47mm |
