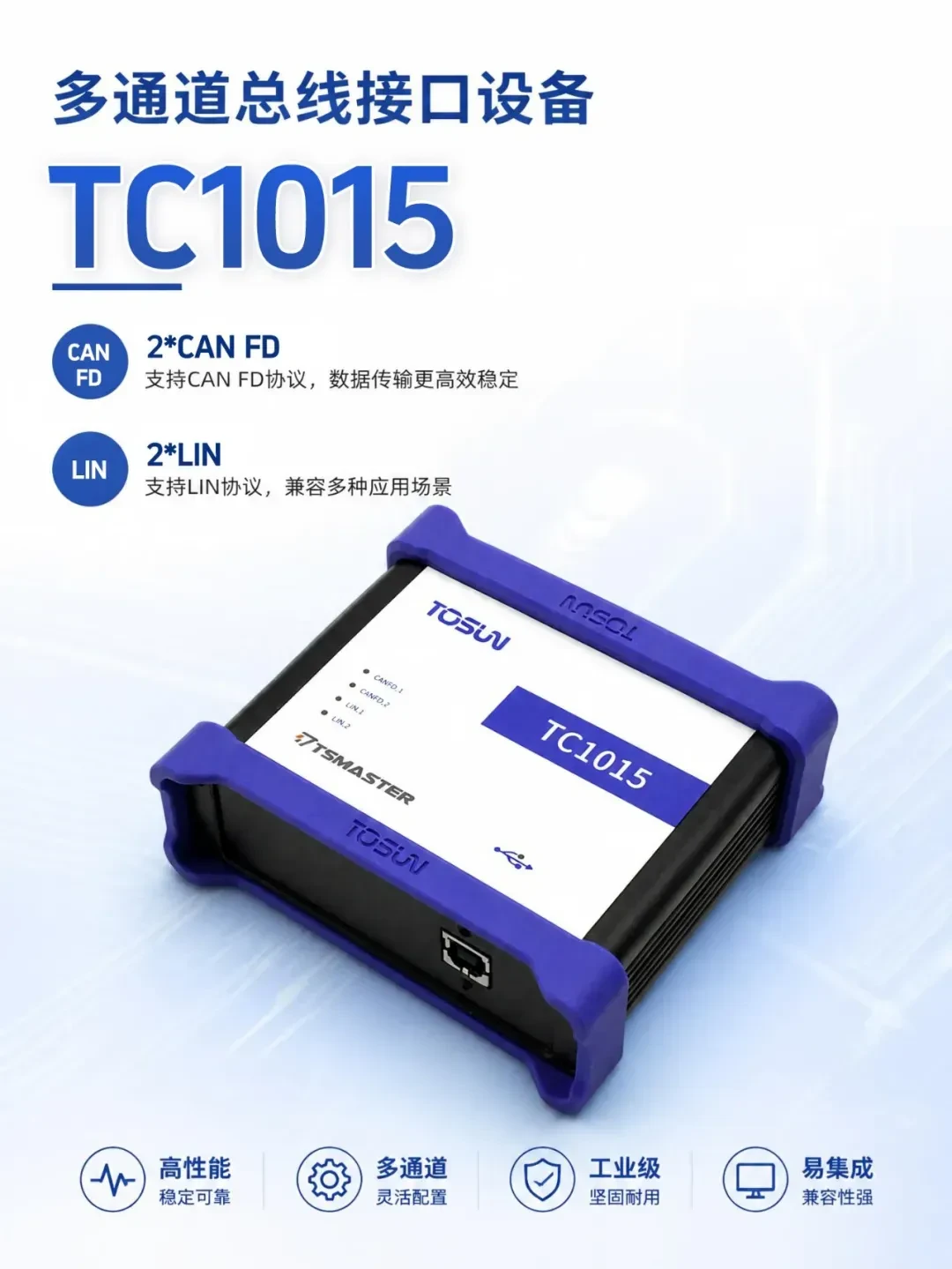

TOSUN TC1015 (2x CAN FD + 2x LIN)

PN: TOSUN-TC1015

Интерфейс 2x CAN FD (до 8 Мбит/с) + 2x LIN (0–20 кбит/с) на USB 2.0, Windows и Linux без драйверов. Изоляция CAN DC 2500 В, метки времени микросекундного уровня, терминатор 120 Ом и режимы LIN Master/Slave конфигурируются программно. Поддержка LDF/DBC/A2L, BLF-запись и воспроизведение, UDS-диагностика, CCP/XCP-калибровка, Flash Bootloader.

2x CAN FD до 8 Мбит/с + 2x LIN, изоляция DC 2500 В

Метки времени µs, терминатор 120 Ом и LIN Master/Slave — программно

BLF-запись/воспроизведение, UDS, CCP/XCP, Flash Bootloader

Цена:

по запросу

Оставьте заявку — пришлём коммерческое предложение с ценой DDP Москва

Запросить цену Написать в Telegram

Обзор

В связке с мощным ПО TSMaster поддерживает загрузку баз данных DBC и ARXML — удобный мониторинг, анализ и симуляция данных CAN FD/LIN, а также UDS-диагностика, прошивка ЭБУ, калибровка CCP/XCP.

Типовые применения

Синхронный сбор и анализ данных сетей CAN (FD)/LIN на уровне автомобиля
Симуляция, тестирование и диагностика интеллектуальных доменных контроллеров (кокпит, ADAS)
Построение высоконадёжных автоматизированных тестовых систем и стендов ресурсных испытаний
Диагностика автомобиля, калибровка ЭБУ и прошивка ПО

Особенности

Аппаратные метки времени микросекундного уровня — точная временная база для симуляции и диагностики
USB без драйверов, plug-and-play в Windows/Linux, отличная совместимость
Усиленная изоляция каналов CAN, DC 2500 В; автомобильное качество, устойчивость к тяжёлым условиям
Терминальный резистор 120 Ом на CAN — программно; master/slave на LIN — программно; легко адаптируется к топологиям сети
Полная поддержка LDF, DBC, A2L и других форматов — бесшовная работа всех платных функций TSMaster
Интегрированы запись/воспроизведение BLF, UDS-диагностика, калибровка CCP/XCP, Flash Bootloader
Кроссплатформенный API; гибкая настройка режимов LIN master/slave — глубокая кастомизация

Характеристики

Каналы	2 × CAN FD, 2 × LIN
Интерфейс ПК	USB 2.0
Точность меток времени	Метки времени микросекундной точности
Драйвер	Кроссплатформенность, работа без драйверов
Распиновка разъёма	Стандартный D-Sub, 9-pin
Лицензии	Поддержка всех платных лицензий TSMaster
Питание	Питание по USB; LIN — внешнее питание (12–36 В)
Потребляемая мощность	2 W
Защита ESD	Контактный разряд 4 кВ, воздушный 8 кВ
CAN	ISO 11898-1/-2; битрейт 125 кбит/с – 1 Мбит/с; до 8 байт данных
CAN FD	ISO 11898-1; битрейт 125 кбит/с – 8 Мбит/с; до 64 байт, BRS; до 20000 кадр/с (1 канал, 1 Мбит/с, remote-кадр 0 байт)
LIN	LIN 1.3/2.0/2.1/J2602, master/slave; 4,8–20 кбит/с (FAST: до 20 Мбит/с); 1–2048 байт; загрузка, выполнение и создание таблиц LDF
Терминальный резистор	Терминальный резистор 120 Ом на каждом канале CAN
Материал корпуса	Металл
Габариты	ок. 113 × 98 × 38 мм
Вес	ок. 248 г
Диапазон рабочих температур	-40°C ~ 80°C
Диапазон рабочей влажности	10–90% (без конденсата)
