VLAN — виртуальная локальная сеть. С помощью VLAN можно свободно проектировать состав широковещательных доменов и повышать гибкость сетевого дизайна. В статье — как настроить VLAN в TSMaster и проверить конфигурацию с помощью TCP/IP-обмена.

Ключевые слова: VLAN, Ethernet.

1. Настройка VLAN в TSMaster

Процесс настройки VLAN следующий:

  1. Шаг 1. Окно настройки VLAN находится в меню «Аппаратное обеспечение» → «TCP/IP Stack». Перед использованием в выборе каналов задайте число прикладных Ethernet-каналов и их привязку (рис. 1-1).
  2. Шаг 2. В Ethernet-канале окна TCP/IP Stack щёлкните правой кнопкой и выберите «Add Network Card». Здесь можно использовать MAC аппаратного порта или задать пользовательский MAC (рис. 1-2).
  3. Шаг 3. Щёлкните правой кнопкой по сетевой карте и выберите «Add VLAN» — в этом окне настраиваются VLAN ID и приоритет VLAN (рис. 1-3).
  4. Шаг 4. После выбора в правом окне включите IPv4 и добавьте IP-адрес и маску (рис. 1-4).

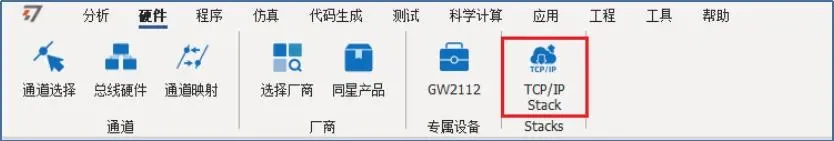

TCP/IP Stack
Рис. 1-1. TCP/IP Stack

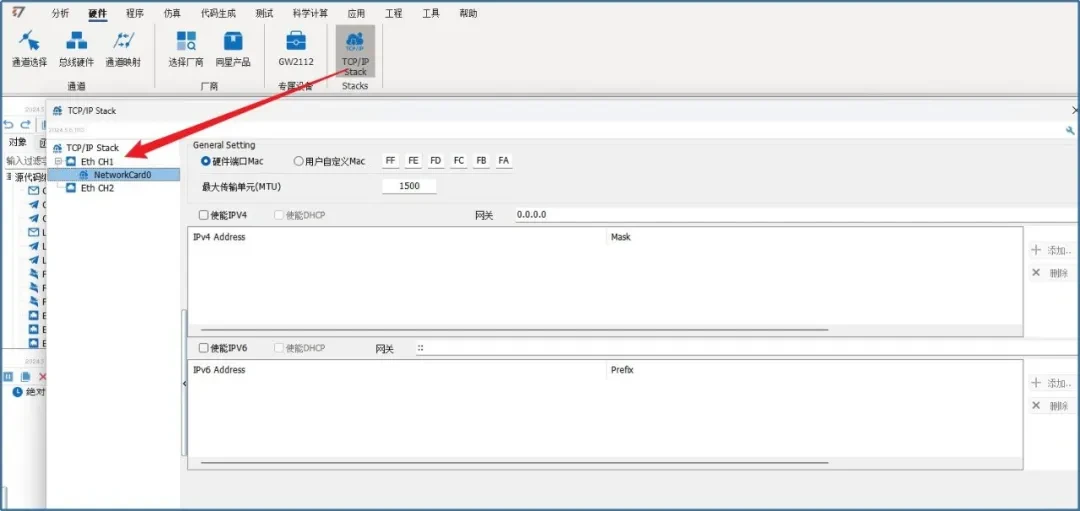

Добавление сетевой карты
Рис. 1-2. Добавление Network Card
Add VLAN
Рис. 1-3. Add VLAN
Добавление IP-адреса и маски
Рис. 1-4. Добавление IP-адреса и маски

2. Тестирование VLAN

Проверьте VLAN-теги с помощью TCP/IP-обмена. В окне сообщений видно, что кадры с исходным IP-адресом 192.168.1.1 содержат VLAN-тег, а кадры с исходным адресом 192.168.1.2 — нет (рис. 2-1).

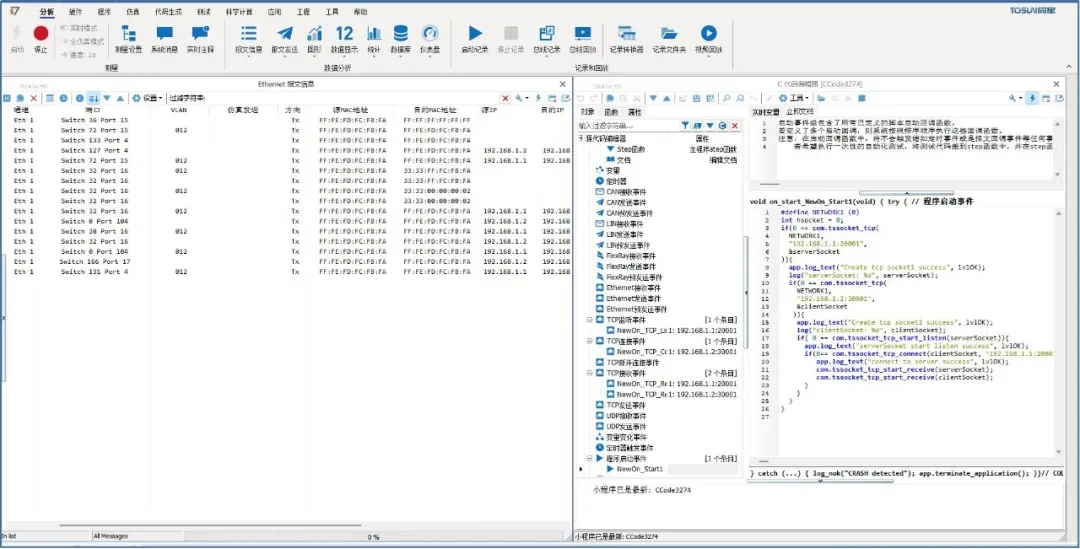

Кадры с VLAN
Рис. 2-1. Просмотр кадров с VLAN

Работу с VLAN поддерживают Ethernet-устройства TOSUN — например, интерфейс TE1051 и коммутатор TE1105 с поддержкой IEEE 802.1q.
