С быстрым ростом электроники и интеллектуализации автомобилей число контроллеров в машине — ECU, TCU, BMS — постоянно увеличивается, а прошивка и обновление прошивок на этапах разработки, испытаний и серийного производства становятся всё более частыми. Традиционная ручная односменная прошивка упирается в низкую эффективность, плохую воспроизводимость, недостаточную расширяемость и слабую трассируемость. В ответ на эти проблемы TOSUN предлагает решение — многостанционный автоматизированный стенд прошивки по CAN для сценариев разработки, производства и послепродажного обслуживания, обеспечивающий эффективную, стабильную и трассируемую серийную прошивку.
Ключевые слова: многостанционная прошивка, UDS, CAN, LIN, TF1011, MES, трассируемость, автоматизация производства.
1. Четыре ограничения традиционной прошивки
- Эффективность: ручная односменная прошивка не справляется с одновременной записью множества партий и версий.
- Стабильность: у универсальных программаторов плохая совместимость интерфейсов; большие прошивки и длительные операции часто обрываются.
- Трассируемость: нет журналов и трассировки данных — проблемы качества сложно локализовать.
- Расширяемость: частая смена оснастки и инструментов, высокая стоимость сопровождения.
2. Выход из ситуации: автоматизированное решение TOSUN для прошивки
Решение построено вокруг функциональных требований к записывающему оборудованию и использует модульную, распределённую архитектуру — эффективную, стабильную и легко расширяемую. Поддерживаются два режима: ручная прошивка и многостанционная автоматическая прошивка.
- Ручная прошивка: для малых партий или особых изделий — запись выполняется оператором вручную; процесс гибкий, но эффективность ограничена.

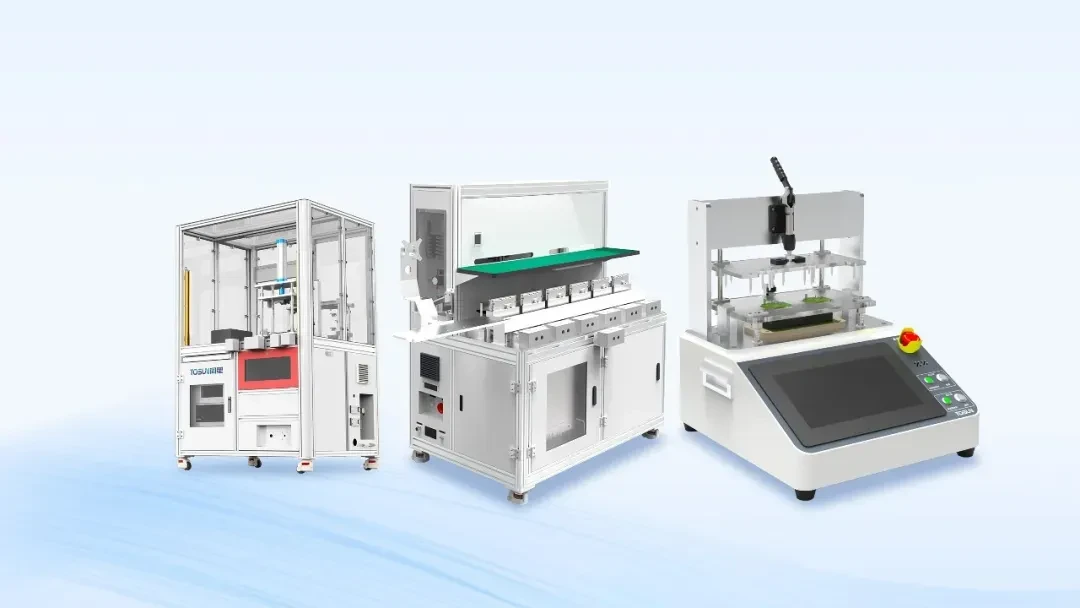

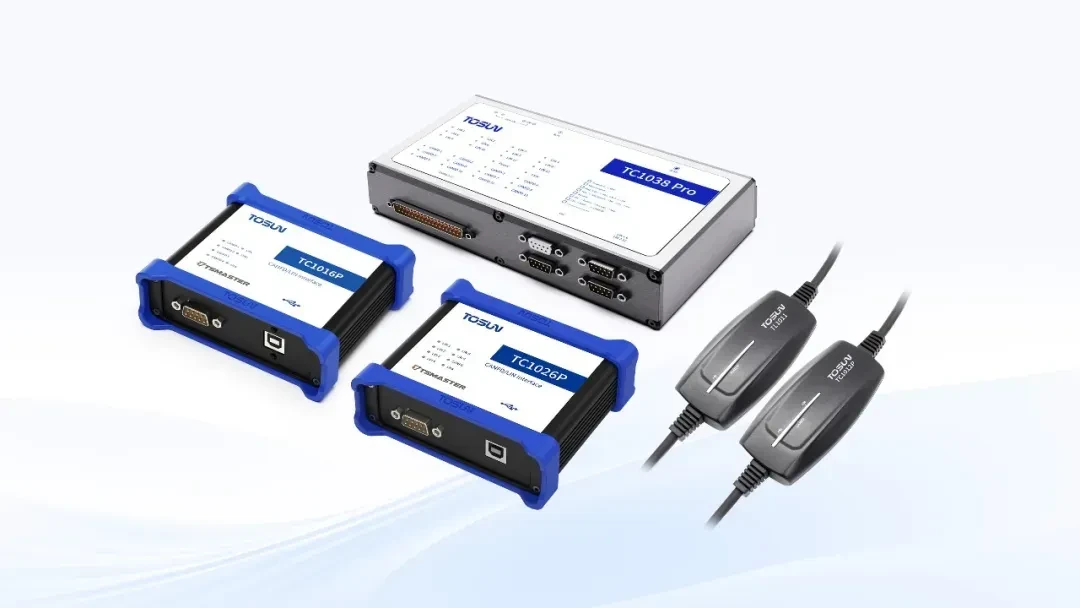

- Многостанционная автоматическая прошивка: стандартная архитектура «ПО верхнего уровня + коммуникационные интерфейсные модули + многостанционная оснастка + DUT», серийная запись по протоколам CAN, LIN и др. Автоматизация не только поднимает эффективность линии и снижает человеческие ошибки, но и обеспечивает трассировку данных, обработку исключений и централизованное управление (рис. 2-1).
3. Ключевые особенности стенда
- Мультипротокольность: поддержка основных автомобильных протоколов CAN, LIN и др. — под разные контроллеры.
- Параллельная работа станций: синхронная или независимая работа нескольких станций, значительный рост эффективности записи на линии.
- Гибкое расширение: модульная архитектура, быстрое добавление станций или замена модулей записи.
- Трассируемость данных: полная запись журналов прошивки, трассировка на уровне станции и партии.
- Интеграция автоматизации: стыковка с MES, сканерами штрихкодов, принтерами, пневмооснасткой — полностью автоматический процесс.
- Безопасность и надёжность: встроенная защита питания, обработка таймаутов связи, верификация результатов записи — долгая стабильная работа.
4. Комплексный дизайн: единая аппаратно-программная архитектура

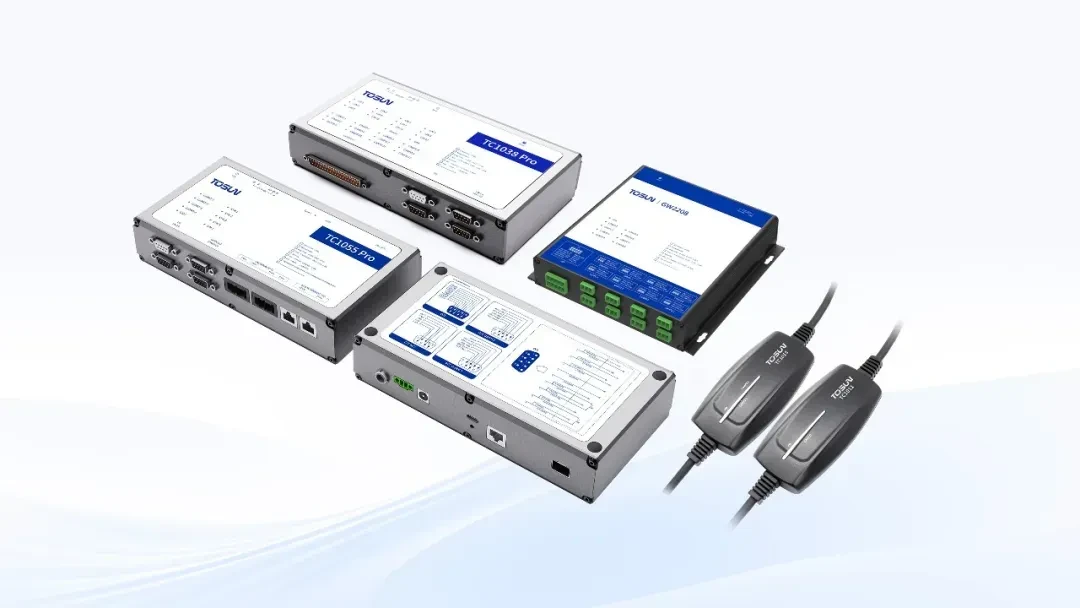

Аппаратная платформа. Модульная конструкция гибко конфигурируется под требования заказчика и разные DUT и условия линии. Состав системы:

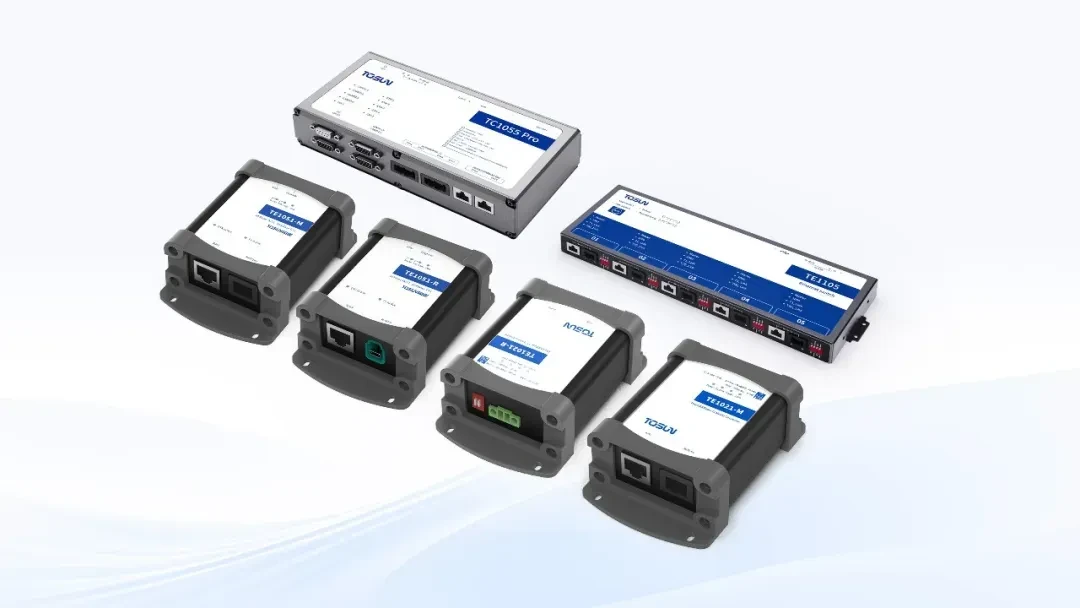

4.1. Верхний ПК и коммуникационные интерфейсы
- Промышленный ПК, на котором работает ПО управления записью.
- Коммуникационные интерфейсы CAN, LIN, Ethernet, UART и др. — запись по разным протоколам.
- Возможность расширения программными интерфейсами JTAG, SWD, SPI для особых чипов.
4.2. Многостанционная оснастка
- Фиксация DUT пневматическим или электрическим зажимом — быстро и надёжно.
- Каждая станция имеет независимое питание и независимую связь, поддерживает параллельную и раздельную работу.
- По требованиям заказчика изготавливаются игольчатые адаптеры, разъёмы, сканеры и прочая оснастка.
4.3. Модуль питания и контроля сигналов
- Встроенный программируемый источник питания с регулировкой в диапазонах 12 В, 24 В и др.
- Мониторинг тока и напряжения в реальном времени, автоматическое отключение при аномалиях.
- Встроенные цепи контроля сигналов, следящие за состоянием шин CAN/LIN и датчиков.
4.4. Безопасность и защита
- Промышленный защитный корпус с электромагнитным экранированием.
- Защита от перенапряжения, сверхтока и короткого замыкания — безопасность DUT и системы.
- Кнопка аварийного останова, светозвуковая сигнализация и другие функции безопасности.

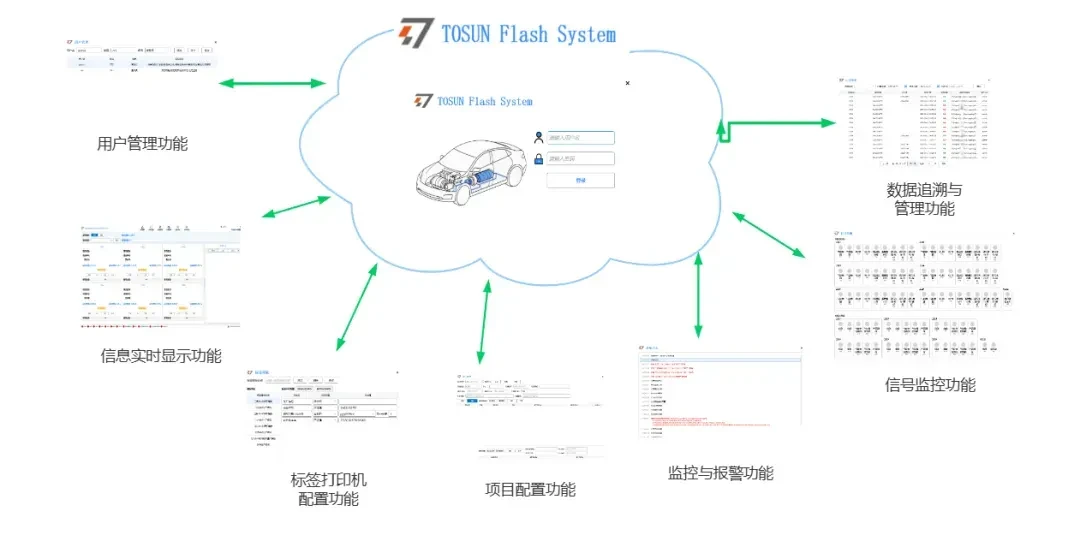

Программная платформа. Системное ПО — собственная платформа управления верхнего уровня с простым и наглядным интерфейсом, поддерживающая параллельную и независимую запись на нескольких станциях. Гибкая настройка параметров позволяет быстро переключать схемы записи между проектами; поддерживаются протоколы CAN, LIN и др. Встроенные журналирование, сигнализация об аномалиях и трассировка данных бесшовно стыкуются с MES линии, обеспечивая сквозное цифровое управление от выполнения записи до управления результатами, — заметный рост эффективности производства и согласованности качества. Основные функции:
- Управление пользователями.
- Отображение информации в реальном времени.
- Настройка принтера.
- Конфигурация проектов.
- Мониторинг и сигнализация.
- Трассировка и управление данными.
- Мониторинг сигналов датчиков.
5. Подтверждено практикой: клиентские кейсы и отзывы о серийном применении
5.1. Кейс 1: автопроизводитель
Проблема: ручная запись занимала более 30 минут на DUT, плохой контакт давал высокий процент сбоев, журналы не велись.
После внедрения автоматизированного стенда прошивки TOSUN:
- Эффективность выросла более чем в 3 раза.
- Автоматический зажим оснастки и контроль сигналов резко снизили число случаев плохого контакта.
- Сквозная цифровая трассируемость процесса, выход годной продукции вырос примерно на 8 %.
5.2. Кейс 2: государственный завод коробок передач
Проблема: узкое место — односменная прошивка по протоколу UDS.
После внедрения решения:
- Модернизация до автоматизированного стенда на 6 станций.
- Доля сбоев из-за плохого контакта снизилась на 95 %.
- Трассируемость SN каждого контроллера, быстрая локализация проблем качества.
5.3. Кейс 3: производитель автокомпонентов
Проблема: низкая эффективность записи boot + прошивки по UDS, постоянные переработки.
После внедрения системы:
- Автоматизированный стенд заменил ручное подключение.
- Сокращены сверхурочные, цикл поставки уменьшился на 30 %.
