TSMaster, быстрый старт (3): функции окна Trace с иллюстрациями

Окно Trace — самое используемое окно при анализе шины: оно фиксирует все события в ходе измерений. В статье — функции окна Trace в TSMaster: частота обновления, форматы отображения, фильтры сообщений и ответы на типовые вопросы.

Ключевые слова: Trace, фильтр сообщений, FilterString, частота обновления, CAN, CAN FD, J1939, ISO 15765-2.

1. Настройка частоты обновления отображения

Чтобы снизить загрузку CPU, окно Trace предлагает несколько вариантов частоты обновления (рис. 1). Для старых компьютеров можно выбрать более низкую частоту и уменьшить нагрузку.

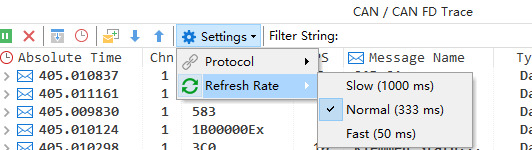

Рис. 1. Настройка частоты обновления отображения

2. Выбор точки рядом с кривыми

Если в окне Trace несколько кривых расположены очень близко и мышью их трудно различить, в TSMaster есть переключение кривых одиночным щелчком (рис. 2).

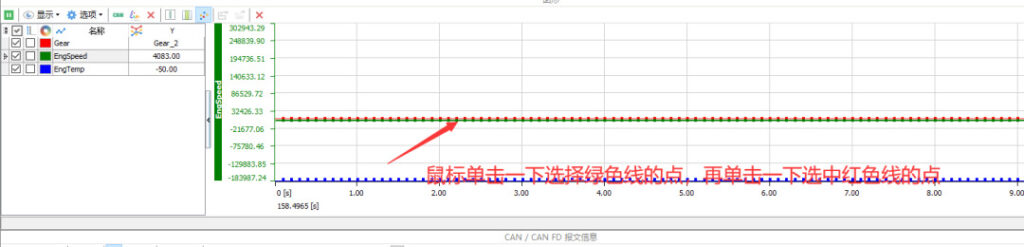

Рис. 2. Переключение между близко расположенными кривыми

3. Настройка формата отображения сообщений

CAN Trace поддерживает отображение в форматах CAN, CAN FD, J1939, CANopen, ISO 15765-2, ISO 15765-3, CCP, XCP и др. — достаточно переключиться на нужный формат (рис. 3). Путь к настройкам модуля: «Setting» → подпункт → режим подпункта.

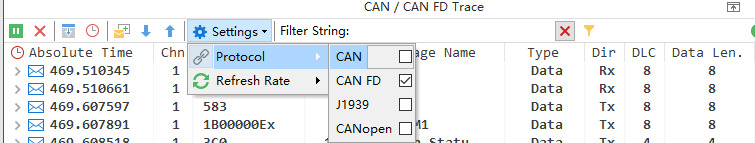

Рис. 3. Выбор формата отображения сообщений

4. Фильтрация сообщений

В окне Trace есть три типа фильтров: по каналу данных, по ID сообщения, по диапазону значений сигнала.

4.1. По каналу сообщений

Пользователи многоканальных CAN-устройств могут оставить только сообщения нужных каналов. Настройка: «Фильтр» → выбор канала; доступные типы каналов — на рис. 4. Если выбрать OnlyChannel1, в окне Trace будут показаны только данные канала 1.

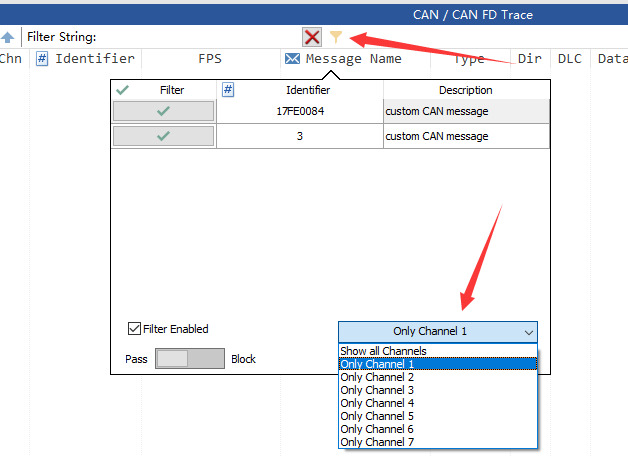

Рис. 4. Фильтрация по каналу

4.2. По ID сообщения

Порядок настройки фильтра по ID (рис. 5):

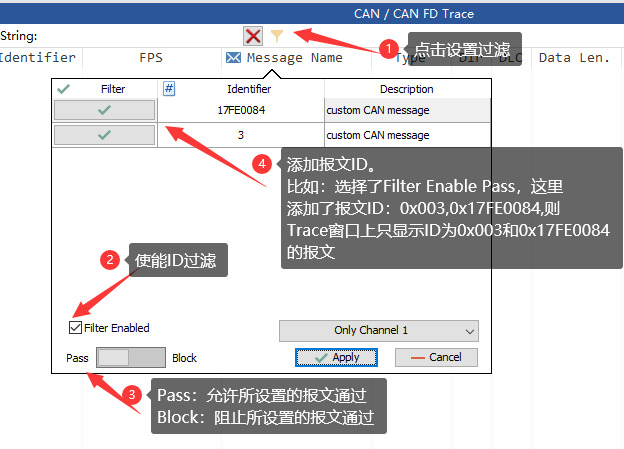

Рис. 5. Настройка фильтра по ID сообщения

4.3. По строке фильтра (FilterString)

В строке фильтра можно ввести значение ID — в окне Trace останутся только сообщения с этим ID; либо имя сигнала — останутся только сообщения, связанные с этим сигналом.

Фильтр по ID. Исходное окно сообщений с несколькими сообщениями обмена ЭБУ (рис. 6). Введите в поле Filter String «3CF» — в окне Trace останется только сообщение 3CF (рис. 7). FilterString поддерживает нечёткий поиск: если ввести просто «3», останутся сообщения, начинающиеся с 3. Внимание: вводится именно значение ID сообщения, без дополнительных описаний.

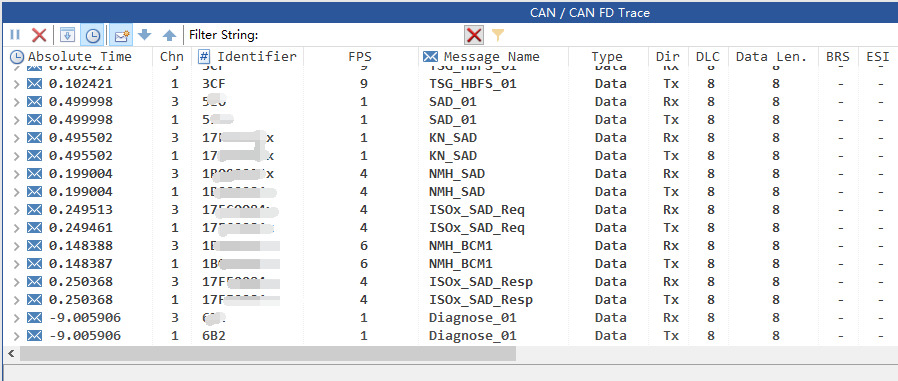

Рис. 6. Исходное окно сообщений до фильтрации

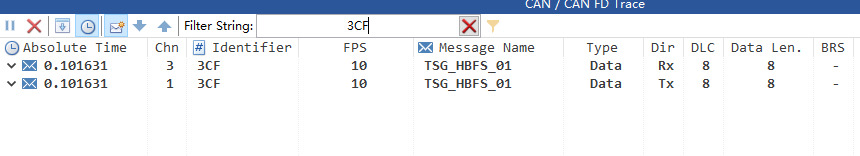

Рис. 7. Фильтрация по ID 3CF

Фильтр по имени сигнала. Фильтрация по сигналу требует загруженной базы данных: понятие сигнала появляется только при наличии DBC. Такой фильтр удобен, чтобы детально просматривать нужные сигналы и сообщения (рис. 8).

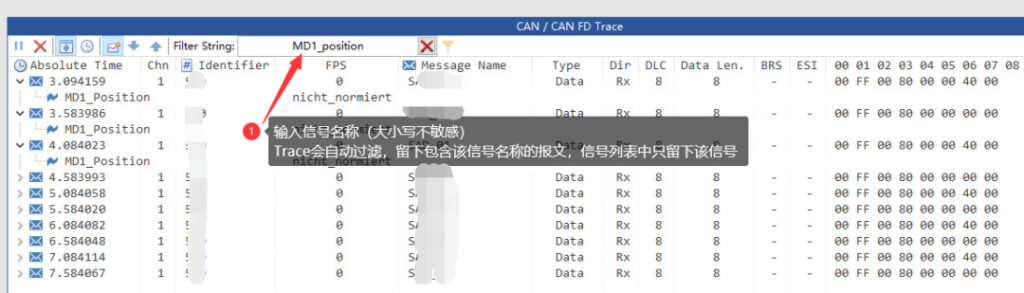

Рис. 8. Фильтрация по имени сигнала

Примечания:

каждое окно Trace независимо: фильтры разных окон не влияют друг на друга;
если шина работает, а окно Trace пусто или показывает не то — возможно, ранее заданный фильтр скрыл нужные сообщения; проверьте настройки;
фильтрация в окне Trace действует и при просмотре записанных файлов.

5. Ответы на вопросы

5.1. Сообщения развёрнуты по сигналам — неудобно смотреть

Если сообщения полностью развёрнуты по сигналам и наблюдать их неудобно (рис. 9), решение — свернуть/развернуть отображение сигналов (рис. 10).

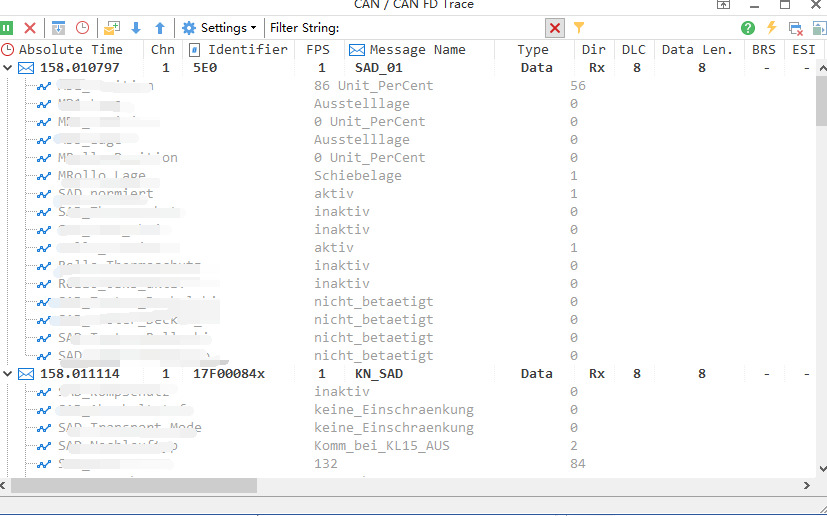

Рис. 9. Сообщения, развёрнутые по сигналам

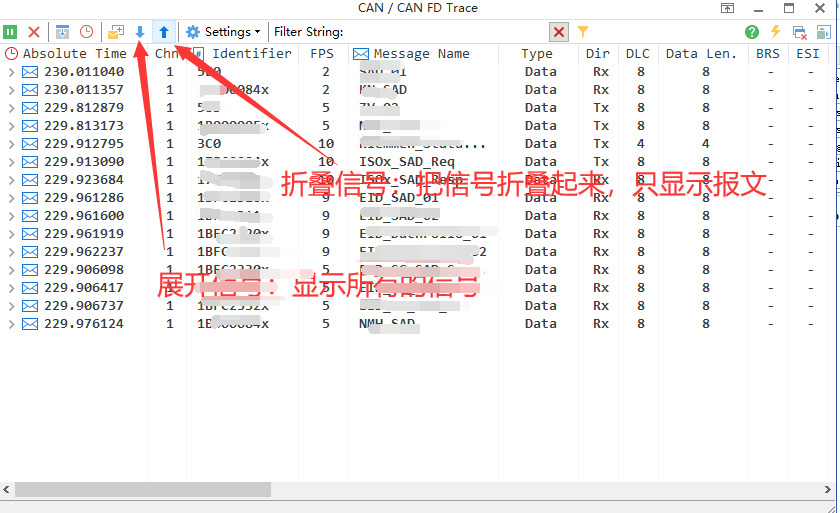

Рис. 10. Сворачивание отображения сигналов

5.2. Почему при подключении Application сразу появляются сообщения

Описание проблемы: в момент нажатия «Connect Application» в окне Trace всегда появляются сообщения, хотя пользователь ничего не отправлял.

TSMaster позволяет связать запуск программы (Start) с функциональными модулями (подробно — в разделе о запуске программы). Например, если отмечено окно передачи (Transmit), сообщения из него начнут отправляться сразу при старте; если отмечено окно воспроизведения шины (Bus Replay) — при старте автоматически начнётся воспроизведение, и т.д.

Решение: в окне «Инструменты» → «Системная информация» уберите связь Start с этим модулем; либо снимите связь кнопкой в правом верхнем углу самого модуля.
