Vector CANoe — эталон индустрии: на него ориентируются OEM, под него пишут требования к поставщикам, на нём построены десятилетия накопленных тестовых библиотек. TSMaster — открытая платформа от TOSUN, которая закрывает тот же круг задач (мониторинг, симуляция, диагностика, калибровка, прошивка) при другой ценовой и лицензионной модели. В статье — трезвое сравнение возможностей и честный ответ на вопрос, когда CANoe действительно нужен.
Ключевые слова: TSMaster, Vector CANoe, сравнение CAN-инструментов, CAPL, UDS-диагностика, симуляция остаточной шины, RBS.
1. Позиционирование инструментов
Vector CANoe — профессиональная среда разработки и тестирования бортовых сетей с 30-летней историей. Сильные стороны: признание OEM, глубокая интеграция с экосистемой Vector (CANdela, vTESTstudio, VT System, DiVa), язык CAPL и огромная база готовых тестов. Слабая сторона — стоимость владения: лицензия на рабочее место, платные опции под каждую шину и функцию, фирменное оборудование серии VN.
TSMaster — виртуальная инструментальная платформа: мониторинг и анализ CAN / CAN FD / LIN / FlexRay / Automotive Ethernet, симуляция остаточной шины (RBS), UDS/DoIP-диагностика, прошивка ЭБУ, калибровка CCP/XCP, протоколы SOME/IP, DDS, J1939, AUTOSAR E2E. Базовые функции бесплатны, расширенные — по годовым подпискам (Lite, Standard, Professional). Работает не только с железом TOSUN, но и с интерфейсами Vector, PEAK, Kvaser, Intrepid, ZLG и других производителей.
2. Сравнение возможностей
| Возможность | TSMaster | Vector CANoe |
|---|---|---|
| Шины | CAN, CAN FD, CAN XL, LIN, FlexRay, Automotive Ethernet (DoIP, SOME/IP, DDS) | CAN, CAN FD, CAN XL, LIN, FlexRay, Ethernet — через платные опции (Option .Ethernet и др.) |
| Мониторинг и анализ | Trace, Graphics, статистика шины, фильтры четырёх типов | Trace, Graphics, анализаторы — эталонная реализация |
| Симуляция остаточной шины (RBS) | встроенная, конфигурация без кода и на скриптах | встроенная, Interaction Layer, генератор из баз |
| Скриптинг | мини-программы на C и Python, графическое программирование PLUS | CAPL, .NET (C#) |
| API для внешних приложений | TSMaster API: C/C++, C#, Python, LabVIEW; COM-интерфейс | COM Server, .NET API, CAPL DLL |
| UDS-диагностика | встроенный модуль: ODX/PDX/CDD, консоль, автопроцессы | встроенная (на базе CANdela/ODX), DiVa для conformance-тестов |
| Прошивка ЭБУ (Flash Bootloader) | встроенная, без кода | через диагностические сценарии / vFlash |
| Калибровка CCP/XCP | встроенная, редактор A2L | встроенная, редактор A2L |
| Базы данных | DBC, ARXML, LDF, A2L | DBC, ARXML, LDF, A2L, CANdela CDD |
| Форматы записи | BLF, ASC, MDF4, CSV, PCAP | BLF, ASC, MDF4 и др. |
| Оборудование | TOSUN + стороннее (Vector, PEAK, Kvaser, Intrepid, ZLG…) | только Vector (серия VN) |
| ОС | Windows (железо TOSUN — также Linux API/SocketCAN) | Windows |
| Стоимость старта | бесплатная загрузка, базовые функции бесплатны | коммерческая лицензия + оборудование VN |
3. Где CANoe сильнее
- Требования заказчика. Если OEM прописал в SOR поставку тестов на CANoe/CAPL или приёмку результатов в среде Vector — спорить бессмысленно: это условие контракта, а не технический вопрос.
- CAPL-наследие. У крупных команд накоплены тысячи строк CAPL и готовые библиотеки тестов. Перенос — это проект, а не вечер работы.
- Conformance-тестирование. CANoe DiVa генерирует формализованные тесты диагностики из ODX/PDX/CDD — стандарт приёмки у европейских OEM.
- Связка с Vector-экосистемой. CANdela (диагностические спецификации), vTESTstudio (авторинг тестов), VT System (аппаратный HIL с инжекцией ошибок), CANoe4SW — интеграция отлажена десятилетиями.
- Нишевые опции. Option .SmartCharging (зарядная коммуникация), .Car2x, глубокая поддержка AUTOSAR-системных описаний, Sensor-протоколы — там, где у TSMaster пока нет прямого аналога.
- Глобальная поддержка. Офисы Vector по всему миру, обучение, сертификация — для транснациональных программ это весомо.
4. Где TSMaster сильнее
- Порог входа. Скачал — запустил — работаешь: базовый анализ, симуляция, DBC, BLF доступны бесплатно. Для стартапа, лаборатории вуза или малой команды это разница между «начали сегодня» и «согласовали закупку через квартал».
- Python из коробки. Скрипты на C и Python внутри среды, без отдельной IDE; плюс Python API для внешней автоматизации и связка с pytest/CI.
- Всё в одной среде без опций. UDS/DoIP-диагностика, прошивка ЭБУ, CCP/XCP, SOME/IP, J1939, AUTOSAR E2E — модули уже внутри, а не отдельные позиции в прайсе. См. гайд по DoIP и руководство по UDS.

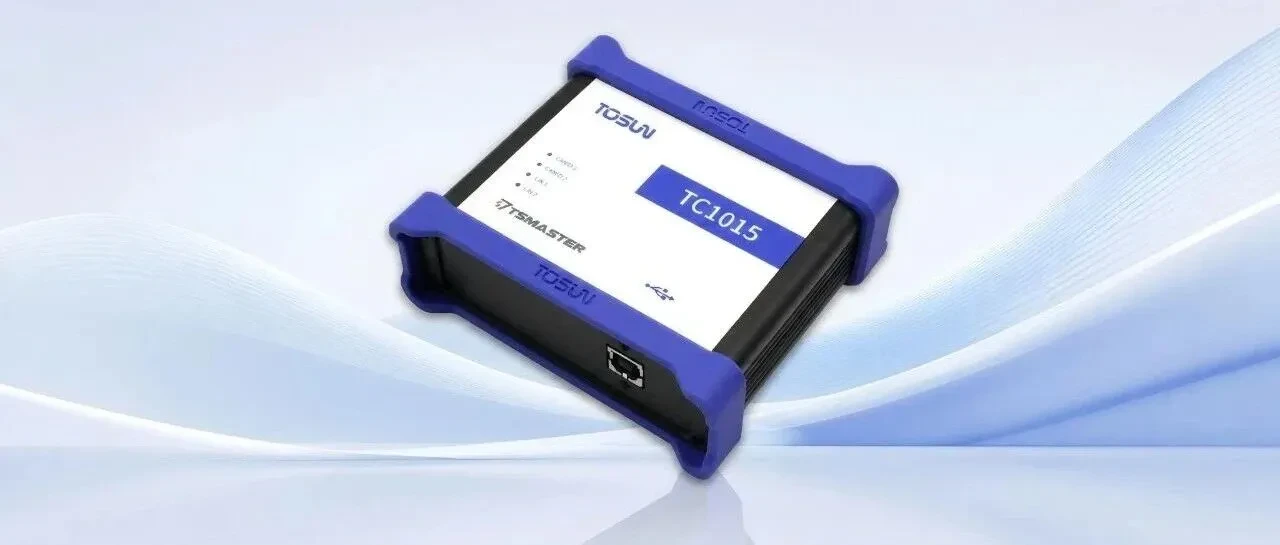

- Независимость от железа. TSMaster работает с интерфейсами Vector, PEAK, Kvaser, Intrepid, ZLG — существующий парк не пропадает, а многоканальные конфигурации на железе TOSUN (TC1014, TC1018) обходятся заметно дешевле VN-интерфейсов.
- Интеграция с CANoe. В редакции Professional есть CANoe Controller — TSMaster может управлять конфигурацией CANoe и обмениваться данными, что позволяет встроить TSMaster в уже существующий Vector-контур, а не ломать его.
5. Лицензии и стоимость владения
Модели лицензирования принципиально разные. CANoe: бессрочная или срочная лицензия на рабочее место, отдельная оплата опций (каждая шина, диагностика, Ethernet — отдельная позиция), плюс оборудование VN и ежегодная поддержка. Итоговая стоимость одного полнофункционального рабочего места получается корпоративного уровня — на порядки выше годовой подписки TSMaster.
TSMaster: бесплатная база, годовые подписки Lite / Standard / Professional и работа с недорогим железом. Для команды из десяти инженеров разница в бюджете — многократная. При этом честно: бесплатная версия имеет ограничения, а часть продвинутых функций (XCP, SOME/IP, DDS) относится к старшим подпискам — «всё бесплатно» было бы неправдой.
6. Когда CANoe реально нужен
- Шаг 1. Проверьте требования заказчика: если OEM требует CANoe, CAPL или DiVa-отчёты — CANoe обязателен.
- Шаг 2. Оцените наследие: большая CAPL-база и связка CANdela/vTESTstudio/VT System делают переезд дороже, чем продление лицензий.
- Шаг 3. Проверьте нишевые опции: SmartCharging, Car2x, conformance-тесты DiVa — если они в критическом пути проекта, нужен Vector.
Во всех остальных случаях — разработка бортовых сетей, RBS-симуляция, диагностика, прошивка, калибровка, автоматизация на Python — TSMaster закрывает задачу при кратно меньшем бюджете. Разумная стратегия для многих команд — гибрид: CANoe там, где его требует контракт, и TSMaster как массовый инструмент разработчиков и тестировщиков.
