С развитием автомобильной электроники число бортовых контроллеров — VCU, BMS, MCU, ADAS — растёт, а задачи диагностики, мониторинга и прошивки становятся всё более частыми и сложными. Традиционные однофункциональные диагностические приборы при работе с несколькими моделями и ЭБУ параллельно показывают низкую эффективность, плохую воспроизводимость, недостаточную расширяемость и слабую трассируемость — они не закрывают полный спектр сценариев от разработки и валидации до финального контроля на линии и послепродажного обслуживания. Ответ TOSUN — диагностическая система нового поколения: ручной диагностический прибор плюс облачная система управления данными для всех сценариев, от разработки до сервиса.
Ключевые слова: ручной диагностический прибор, TPAD2005, облачная платформа, CAN FD, FlexRay, автомобильный Ethernet, трассируемость.
1. Четыре проблемы традиционных однофункциональных диагностических приборов
- Низкая эффективность. Функции распределены по разным приборам; один прибор поддерживает ограниченный набор моделей, ЭБУ и сценариев, приходится переключаться между устройствами. Диагностика и прошивка медленные, нет поддержки одновременной диагностики нескольких моделей и систем и серийной прошивки.
- Плохая воспроизводимость. При ручной диагностике легко пропустить шаги, ошибиться в параметрах, неверно интерпретировать коды неисправностей — страдает согласованность результатов диагностики и прошивки, возникают риски качества.
- Недостаточная расширяемость. Традиционные приборы обычно заточены под один сценарий, их аппаратная и программная архитектуры закрыты; сложно быстро адаптировать новые модели, ЭБУ и диагностические протоколы — бизнес не масштабируется.
- Слабая трассируемость. Нет единой системы журналов операций, записей диагностики и управления отчётами; процесс диагностики и данные прошивки не фиксируются полностью — послегарантийная трассировка качества и анализ проблем затруднены.

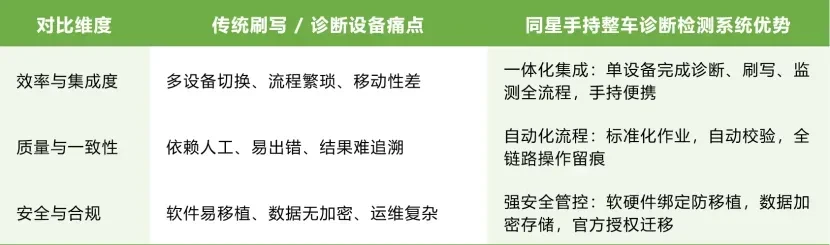

2. Преимущества ручной диагностической системы TOSUN
3. Принцип реализации решения
Ручное оборудование — серия TPAD2005, защищённый промышленный планшет. Приборы серии TPAD2005 выполнены в промышленном защищённом (влаго-, пыле-, ударостойком) исполнении и легко переносят сложные условия цеха, сервиса и дорожных испытаний. Процессор Intel® N5100 (возможна заказная конфигурация), 8 ГБ RAM + 128 ГБ SSD. Покрываются основные автомобильные шины — CAN FD/LIN/FlexRay/автомобильный Ethernet, — что закрывает параллельную диагностику и прошивку нескольких ЭБУ разных моделей. Производительная и стабильная платформа.
| Модель | Основные шинные интерфейсы |
|---|---|
| TPAD2005-11 | 1 канал CAN FD |
| TPAD2005-12 | 1 канал CAN FD + 1 канал LIN |
| TPAD2005-13 | 2 канала CAN FD |
| TPAD2005-14/16 | 4 канала CAN FD (опционально 2 канала LIN) |
| TPAD2005-26 | 1 канал CAN FD + 6 каналов LIN |
| TPAD2005-34 | 2 канала CAN FD + 2 канала FlexRay |
| TPAD2005-51 | 1 канал автомобильного Ethernet |
3.1. Локальный терминал: ядро полевых работ

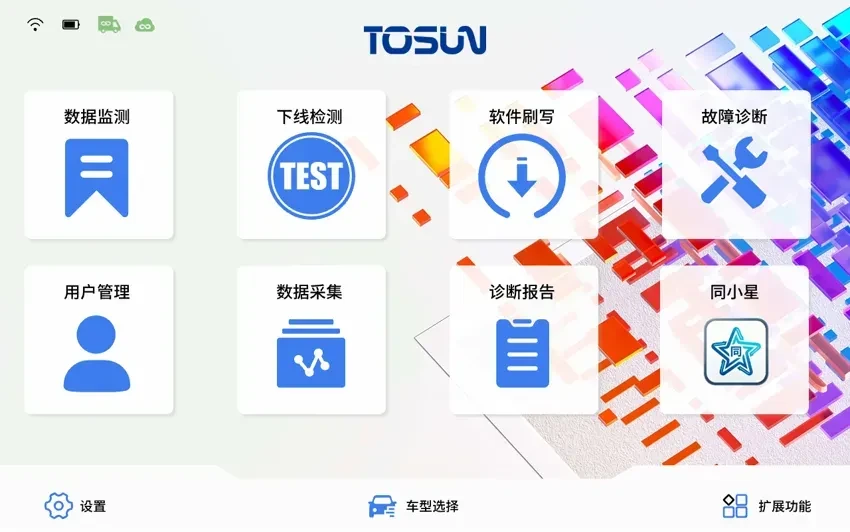

Интегрированная ручная интеллектуальная диагностическая платформа — универсальная точка входа для работ «на передовой» (рис. 3-1).
- Шесть функций в одном устройстве. Диагностика неисправностей, прошивка ЭБУ, мониторинг данных в реальном времени, сбор данных шин, финальный контроль автомобиля на линии, управление стандартизированными отчётами — одно устройство покрывает разработку и валидацию, серийное производство и сервис, избавляя от переключений между приборами и программами: «один прибор — весь процесс».
- Глубокая адаптация всех шинных протоколов. Полная поддержка CAN FD, LIN, FlexRay, автомобильного Ethernet; параллельная работа с несколькими моделями и ЭБУ, включая сложную диагностику и серийную прошивку новых энергетических автомобилей.
- Безопасная стандартизированная система работ. Жёсткая привязка лицензии к серийным номерам ПО и аппаратуры защищает от нелегального копирования и переноса; встроенный жёстко заданный рабочий процесс с автоматической проверкой исключает ошибки оператора; все чувствительные операции фиксируются — соответствие требованиям автомобильного контроля качества и комплаенса.
- Автономная работа, безопасное хранение данных. Работает без сети; все данные диагностики, прошивки и сбора хранятся локально в зашифрованном виде, их можно экспортировать или синхронизировать с облаком при появлении связи — непрерывность процессов гарантирована.
3.2. Облачная платформа: интеллектуальный центр управления на данных
Связывает поле и бэк-офис, замыкая полный жизненный цикл управления устройствами, данными и бизнесом (рис. 3-2, 3-3).
- Единое управление всеми данными и сквозная трассировка. Централизованный сбор диагностических отчётов, записей прошивки, журналов неисправностей и рабочих данных со всех ручных приборов; единое хранение, многомерный поиск и управление; фиксация всех операций с выборкой по автомобилю, устройству, времени и оператору — соответствие отраслевому комплаенсу и требованиям трассируемости качества.
- Локальное приватное развёртывание. Возможность приватного развёртывания во внутренней сети предприятия: ключевые данные хранятся локально, изолированы от внешнего доступа. Стыковка с MES, ERP и другими внутренними системами вписывается в действующую ИТ-архитектуру. Предприятие самостоятельно управляет правами и эксплуатацией, что закрывает требования высокой конфиденциальности.
- Удалённая совместная эксплуатация. Мониторинг в реальном времени онлайн-статуса, хода работ и состояния всех устройств, поддержка удалённого поиска и диагностики неисправностей.
- Связанные данные, рост качества и эффективности. Встроенные модули операционных отчётов и управления конфигурационными ведомостями, экспорт файлов в разных форматах для сводки и анализа данных разработки. Ведомости можно загружать вручную или синхронизировать с MES в одно нажатие — выше эффективность, меньше ручных ошибок.
4. Диагностика и эксплуатация всех сценариев на будущее
Ручной диагностический прибор TOSUN и облачная система управления данными в связке «интегрированный аппаратный терминал + интеллектуальная облачная платформа» решают проблемы традиционных диагностических приборов: раздробленность функций, громоздкие операции, «острова данных». Будь то параллельное тестирование нескольких ЭБУ на этапе разработки и валидации, серийная прошивка при финальном контроле на линии или быстрая локализация неисправностей в сервисе — везде достигается эффективное, безопасное и трассируемое замкнутое управление.
