Генератор сигналов — модуль отправки сообщений в аналитической части TSMaster. Он служит для задания поведения значений каждого сигнала CAN/LIN при отправке — проще говоря, это функция управления и настройки значений сигналов CAN/LIN. Доступны 8 типов генераторов; в статье разобраны все восемь.

Ключевые слова: генератор сигналов, синус, наклонный импульс, диапазон значений, переключение, случайный, пользовательский, системная переменная.

1. Кнопки генератора сигналов

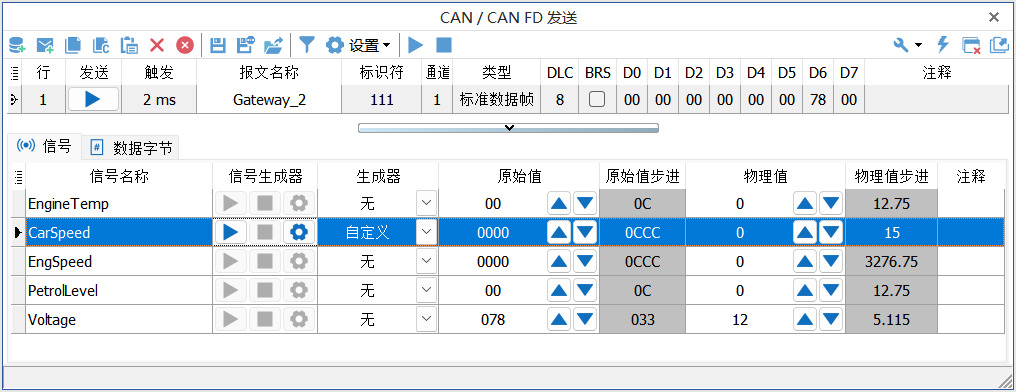

В окне отправки CAN/CAN FD после создания сообщения из базы данных выберите его — сигналам можно назначить генератор. У генератора сигналов три кнопки (рис. 1-1):

Кнопки генератора
Рис. 1-1. Кнопки запуска, паузы и остановки генератора сигналов
  • Кнопка запуска (рис. 1-2): сигнал получает значения от генератора; после нажатия кнопка превращается в «Паузу».
  • Кнопка паузы (рис. 1-3): приостанавливает генератор сигнала CAN/LIN; после нажатия кнопка возвращается к виду «Запуск».
  • Кнопка остановки (рис. 1-4): останавливает работу генератора сигнала CAN/LIN.
Кнопка запуска
Рис. 1-2. Кнопка запуска
Кнопка паузы
Рис. 1-3. Кнопка паузы
Кнопка остановки
Рис. 1-4. Кнопка остановки

2. Тип «Нет»

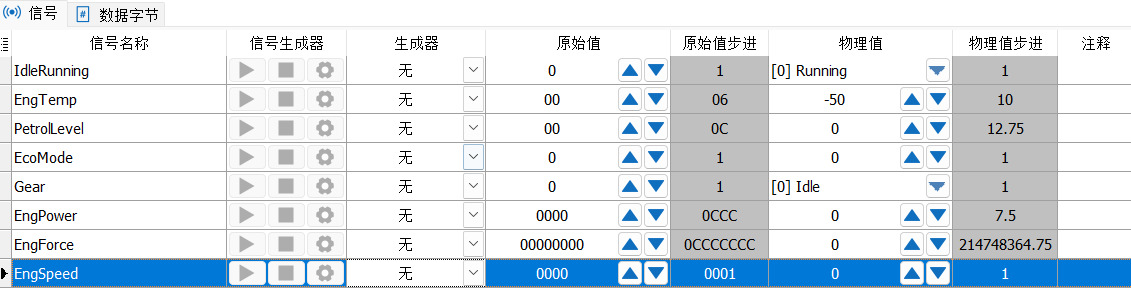

«Нет» означает отсутствие активного генератора: значения сигналов в отправляемом сообщении CAN/LIN определяются физическим значением, заданным в поле «Физическое значение» справа (рис. 2-1).

Тип Нет
Рис. 2-1. Тип генератора «Нет»

3. Тип «Синус»

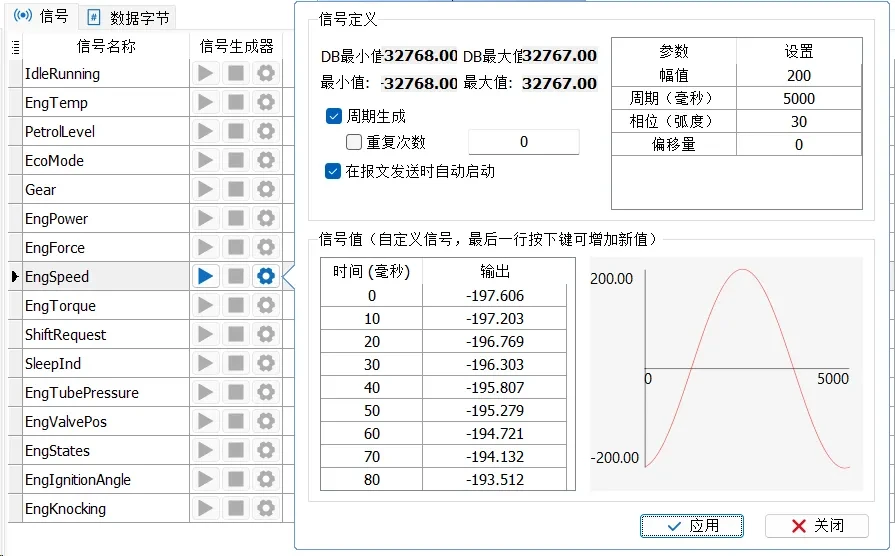

При выборе синуса выбранный сигнал CAN/LIN генерирует синусоидальную волну в последовательности «подъём — спад» (рис. 3-1).

Генератор синуса
Рис. 3-1. Тип генератора «Синус»

Описание интерфейса:

  1. Минимум и максимум из БД — минимальное и максимальное значения, определённые в базе данных.
  2. Физический минимум и максимум — физические пределы, которых может достигать сигнал.
  3. Циклическая генерация — при включении генератор перезапускается сам. На рис. 3-2 — пример без циклической генерации (создаётся одна волна), на рис. 3-3 — с включённой (генерация идёт непрерывно).

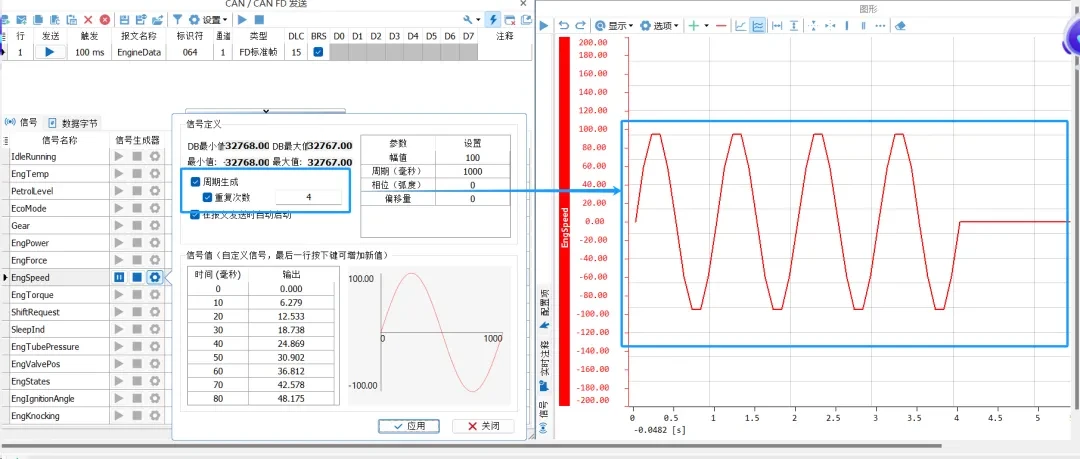

  4. Число повторов — количество перезапусков циклической генерации. Если не задано, перезапусков бесконечно много; настройка действует, только если активна «циклическая генерация». На рис. 3-4 задано 4 повтора — генерируются 4 синусоиды.
  5. Автозапуск при отправке сообщения — при включении генератор сигнала запускается автоматически при отправке сообщения.
  6. Таблица значений сигнала — задаёт связь физического значения каждого сигнала со временем в миллисекундах. Для всех типов, кроме пользовательского, таблица доступна только для чтения; для пользовательского типа значения задаются клавишами (см. раздел «Пользовательский»).

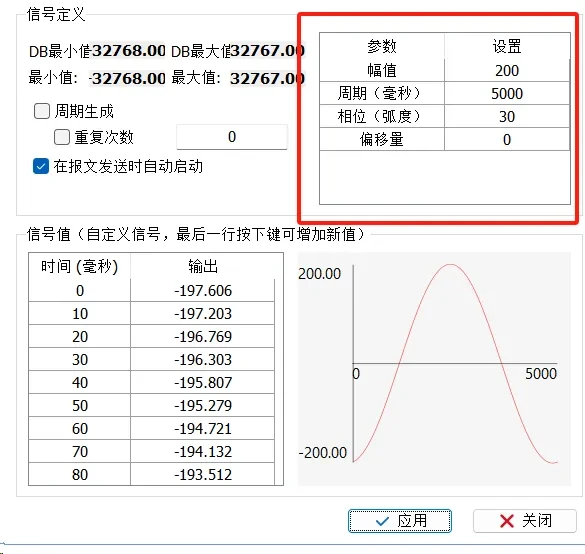

  7. Список параметров — форма сигнала определяется параметрами таблицы (рис. 3-5): амплитуда, период (мс), фаза (рад), смещение.
  8. Предпросмотр формы сигнала — предварительный просмотр в представлении «значение — время».

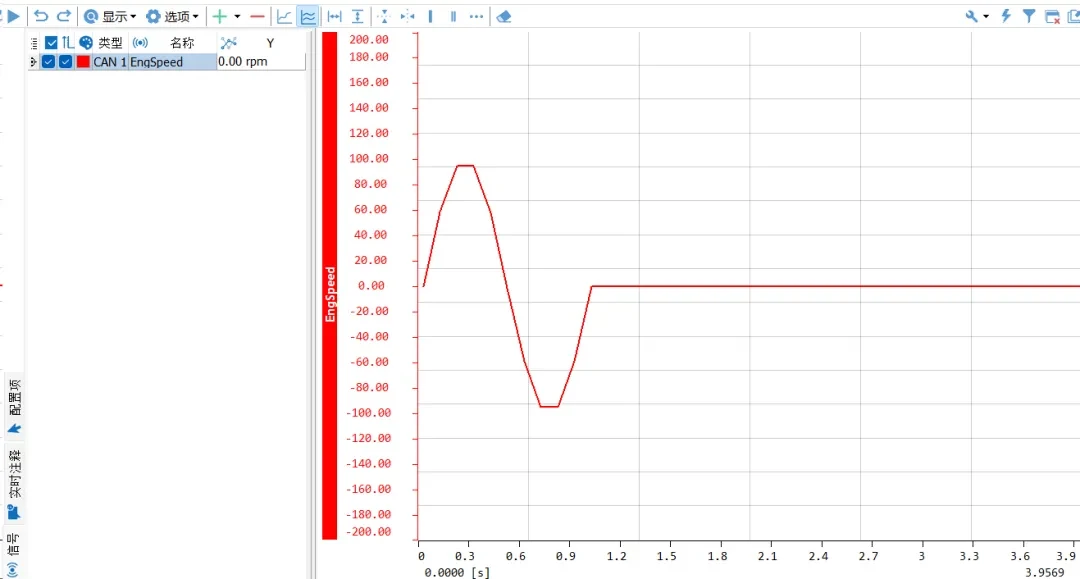

Без циклической генерации
Рис. 3-2. График без циклической генерации

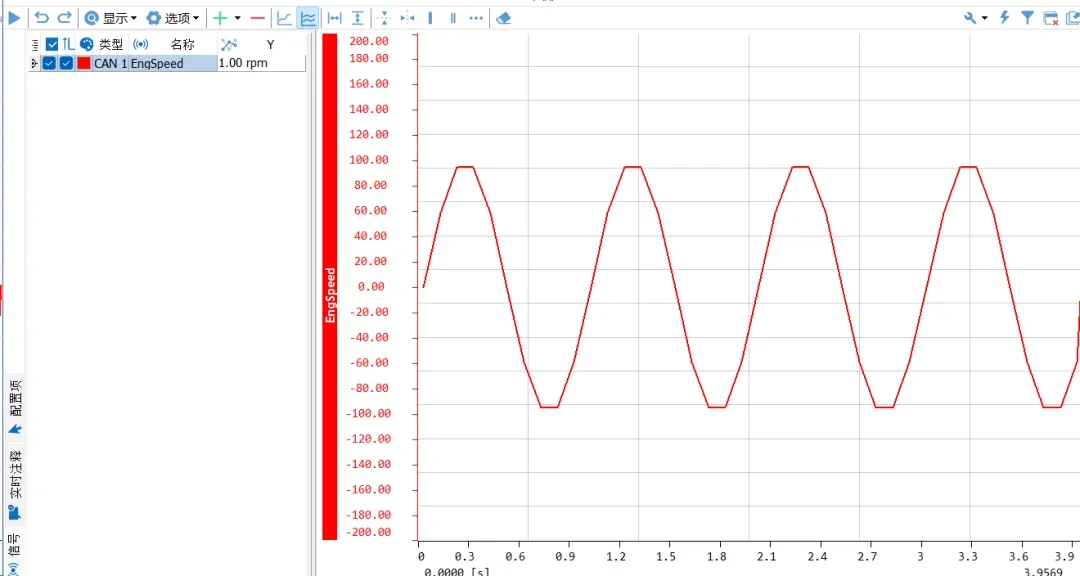

С циклической генерацией
Рис. 3-3. График с циклической генерацией
Число повторов 4
Рис. 3-4. Генерация четырёх периодов синусоиды
Список параметров синуса
Рис. 3-5. Список параметров генератора синуса

4. Тип «Наклонный импульс» (Ramp Pulse)

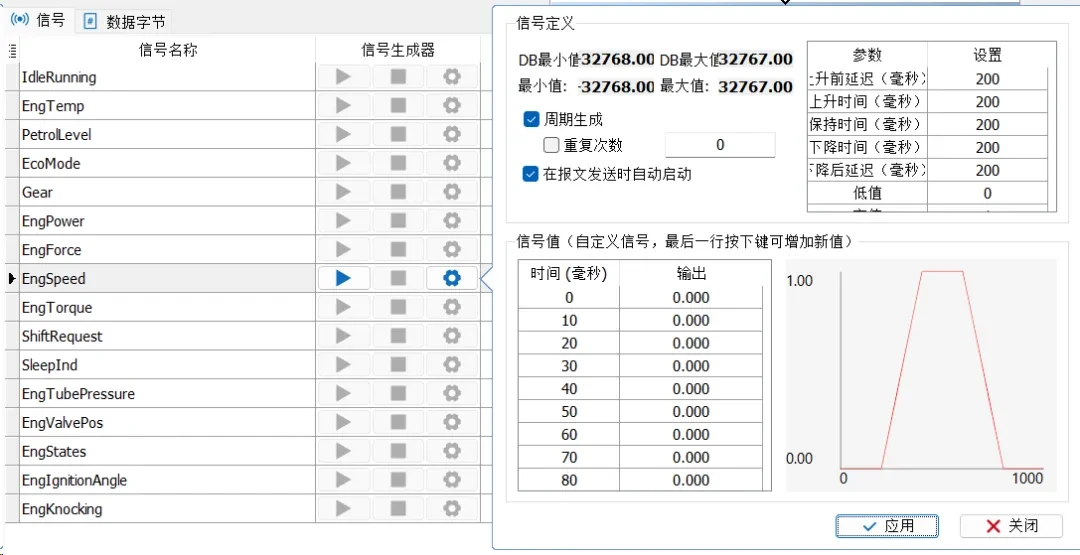

Настройки наклонного импульса показаны на рис. 4-1: выбранный сигнал CAN/LIN генерируется в последовательности «подъём — удержание — спад — задержка». Высокое значение, низкое значение и длительность каждого отрезка можно изменять.

Настройки наклонного импульса
Рис. 4-1. Настройки генератора «Наклонный импульс»

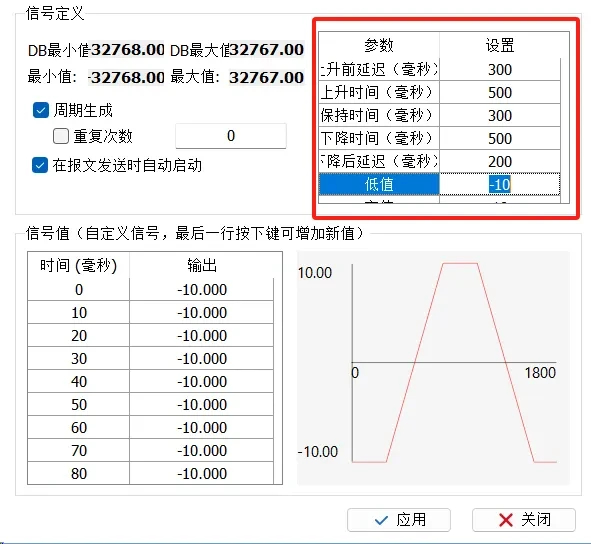

Список параметров: форма сигнала определяется параметрами таблицы (рис. 4-2): время подъёма, время удержания, время спада, задержка после спада, низкое и высокое значения.

Параметры наклонного импульса
Рис. 4-2. Список параметров наклонного импульса

5. Тип «Диапазон значений»

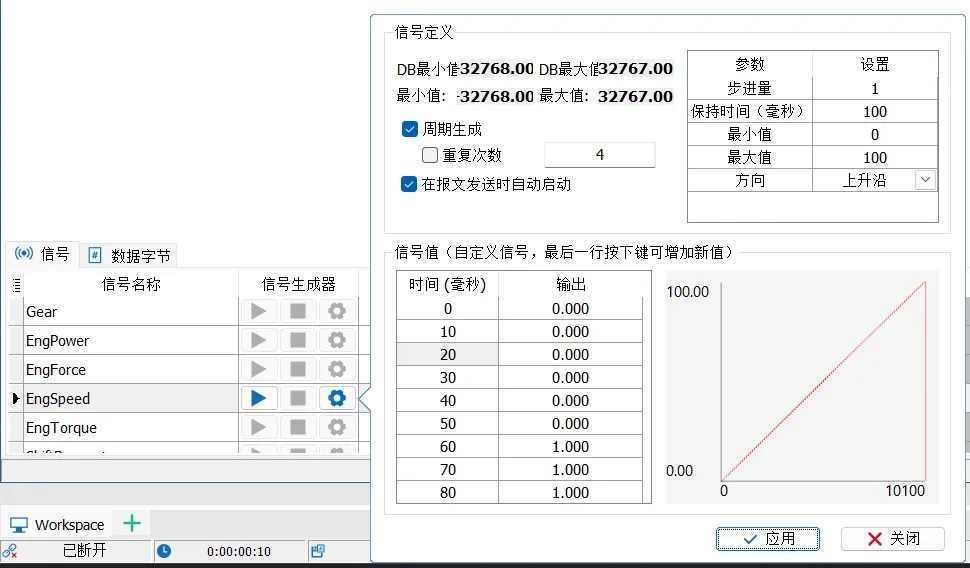

Генератор диапазона значений перебирает значения сигнала в режимах «по возрастанию», «по убыванию» и «попеременно»; настройки — на рис. 5-1.

Настройки диапазона значений
Рис. 5-1. Настройки генератора «Диапазон значений»

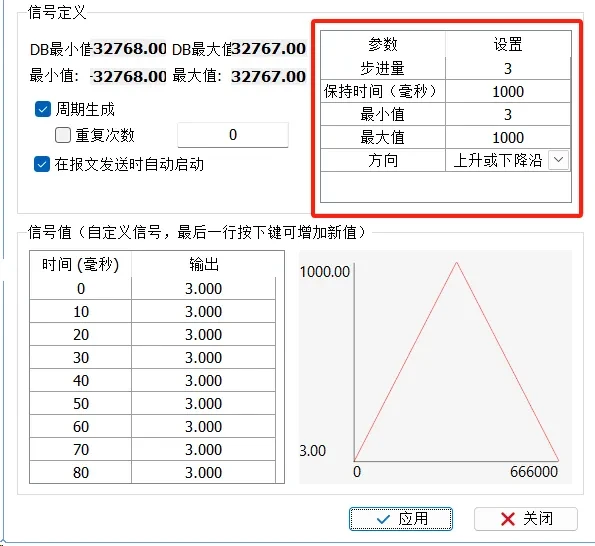

Список параметров (рис. 5-2): шаг, время удержания, минимум, максимум, направление.

Параметры диапазона значений
Рис. 5-2. Список параметров диапазона значений

6. Тип «Переключение» (Toggle)

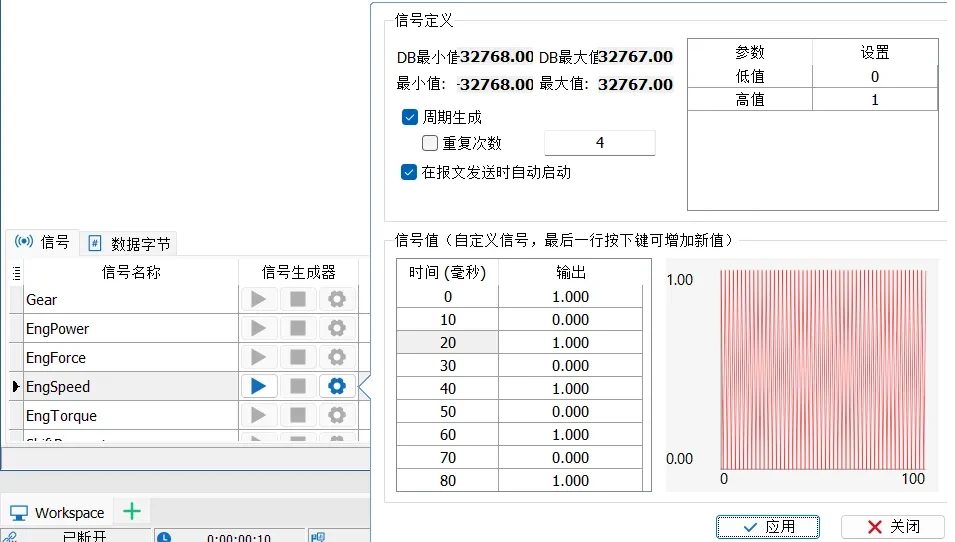

Значение сигнала переключается между низким и высоким; оба значения задаёт пользователь. Настройки — на рис. 6-1.

Настройки переключения
Рис. 6-1. Настройки генератора «Переключение»

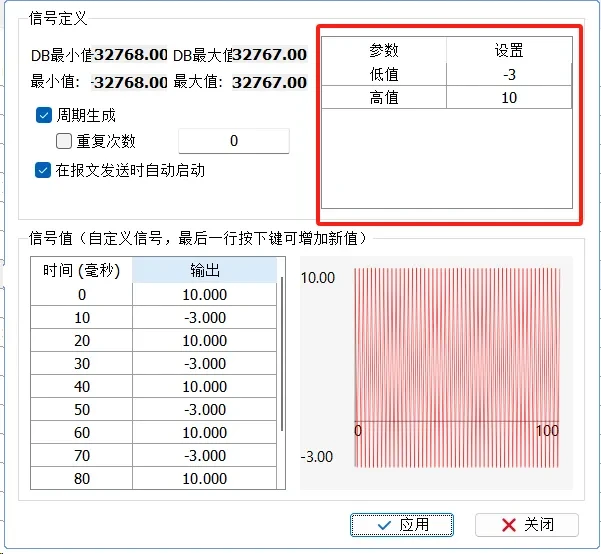

Список параметров (рис. 6-2): низкое и высокое значения.

Параметры переключения
Рис. 6-2. Список параметров переключения

7. Тип «Случайный»

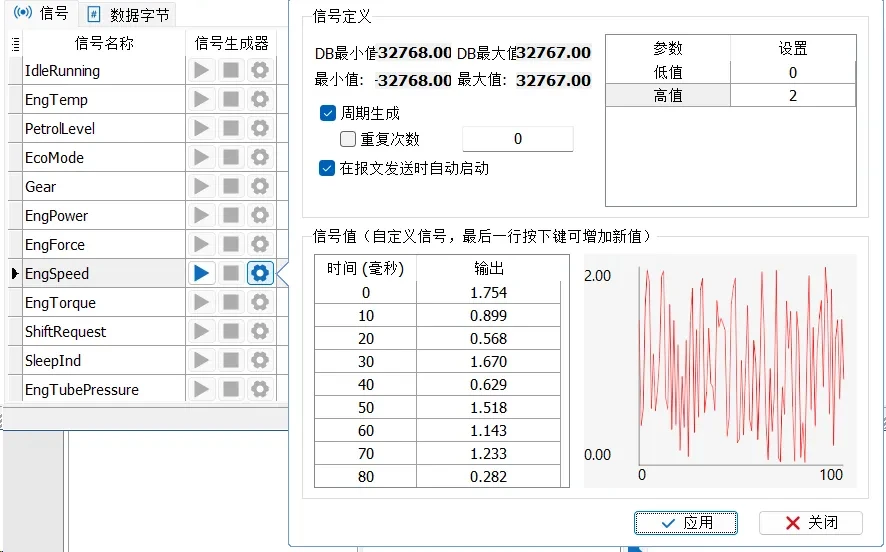

Генератор случайных значений выводит случайные значения сигнала; можно задать низкое и высокое значения случайного диапазона. Настройки — на рис. 7-1.

Настройки случайного генератора
Рис. 7-1. Настройки генератора «Случайный»

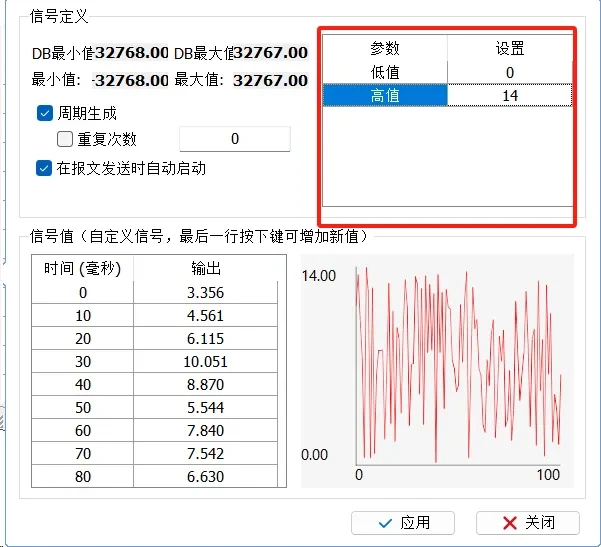

Список параметров (рис. 7-2): низкое и высокое значения.

Параметры случайного генератора
Рис. 7-2. Список параметров случайного генератора

8. Тип «Пользовательский»

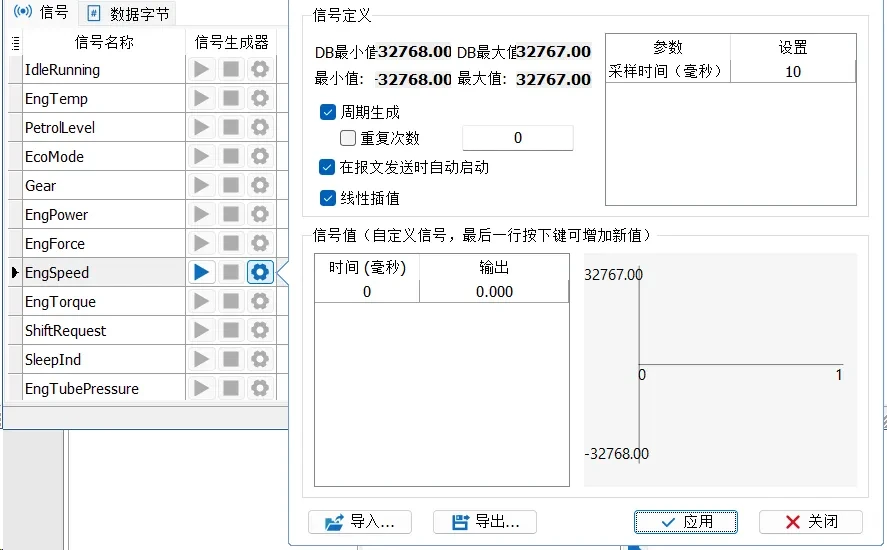

В пользовательском генераторе значения сигнала задаются вручную; поддерживаются импорт и экспорт .sig-файлов. Настройки — на рис. 8-1.

Настройки пользовательского генератора
Рис. 8-1. Настройки генератора «Пользовательский»

Список параметров: задаётся время выборки в миллисекундах.

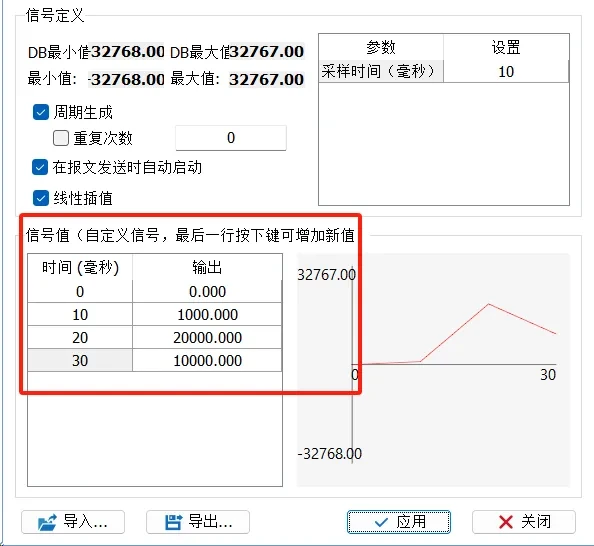

Таблица значений сигнала: для добавления нового значения в таблицу нажмите клавишу «Вниз»; для вставки нового значения перед выбранным — клавишу «Insert» (рис. 8-2). Внимание: временной ряд в таблице должен идти по возрастанию, иначе генератор остановится в неверный момент.

Таблица значений
Рис. 8-2. Пользовательская таблица значений сигнала

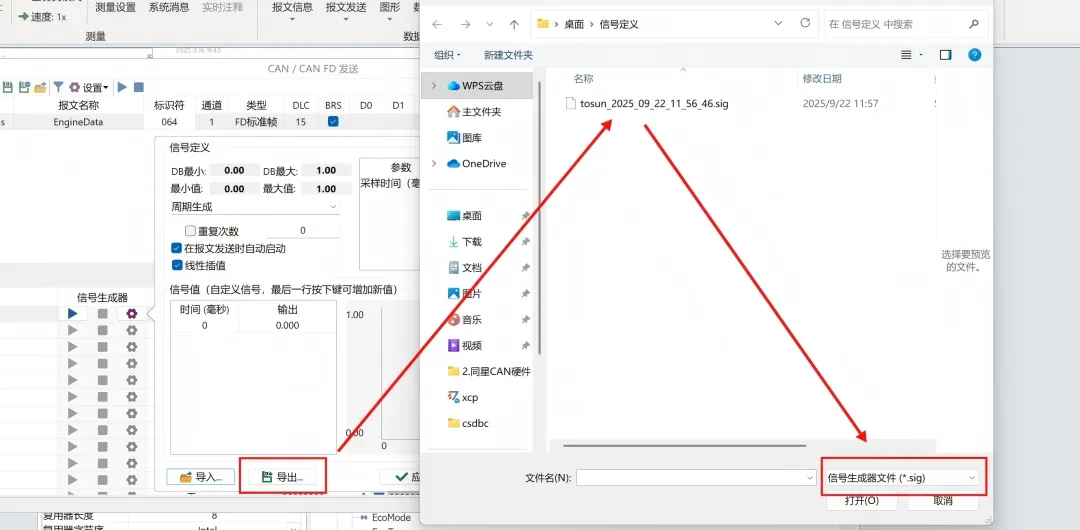

Кнопка импорта: можно импортировать внешне заданную форму сигнала. Файл данных формы должен иметь расширение *.sig (рис. 8-3).

Импорт sig-файла
Рис. 8-3. Импорт файла «*.sig»

Формат файла *.sig (рис. 8-4):

  • строка 1 — метод интерполяции (пока поддерживается только линейная);
  • строка 2 — частота выборки в миллисекундах;
  • строка 3 — время задержки (мс);
  • строка 4 — имя сигнала;
  • строка 5 и далее — табличные данные значений сигнала, разделённые символом «;».
Формат sig
Рис. 8-4. Формат файла .sig

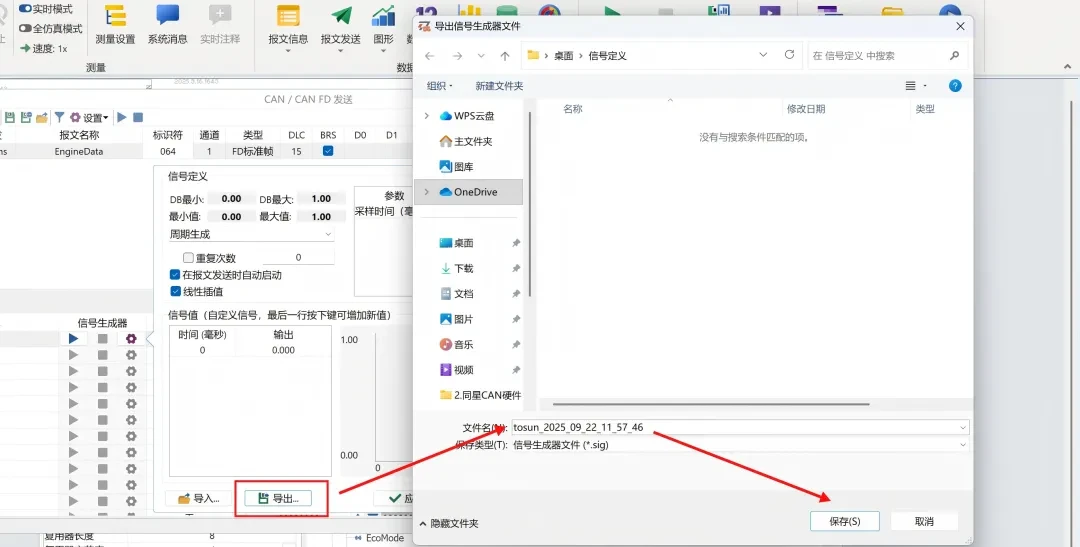

Кнопка экспорта: функция экспорта генератора выгружает текущие значения таблицы в файл *.sig (рис. 8-5).

Экспорт sig
Рис. 8-5. Экспорт в формат .sig

9. Тип «Системная переменная»

Пользователь связывает сигнал с системной переменной, и изменение сигнала следует за изменением системной переменной. Системная переменная может быть пользовательской или внутренней переменной TSMaster — например переменной, созданной C-мини-приложением, диагностической или калибровочной переменной.

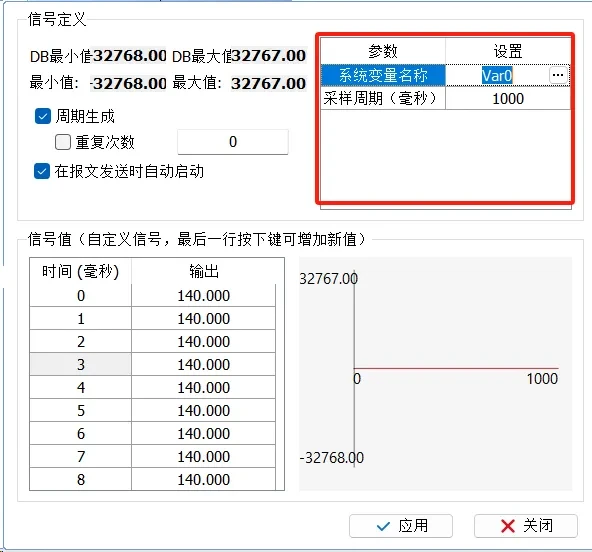

Список параметров: форма сигнала определяется параметрами таблицы — можно задать связанную системную переменную и период выборки (рис. 9-1).

Параметры системной переменной
Рис. 9-1. Список параметров типа «Системная переменная»

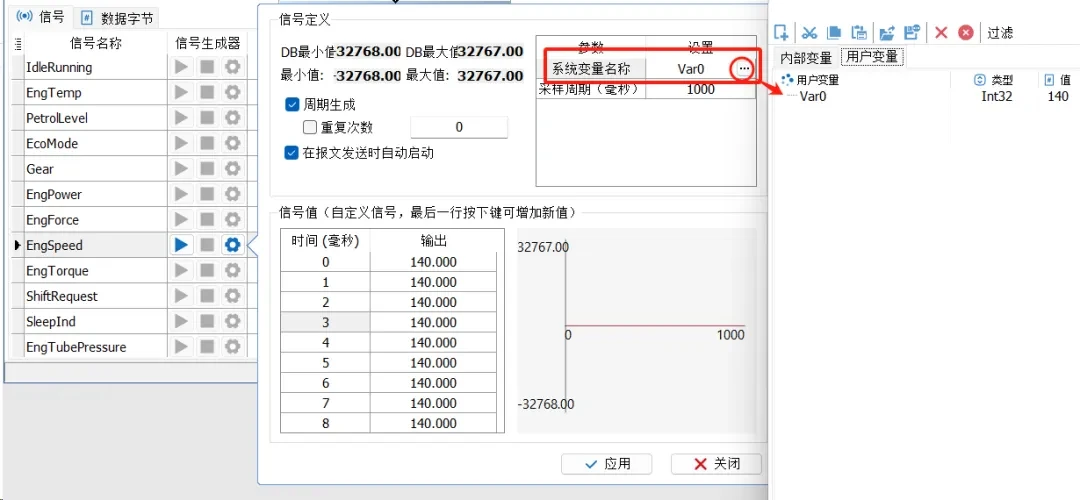

Пример: сигнал Engspeed связан с системной переменной Var0 (рис. 9-2).

Связь с Var0
Рис. 9-2. Связь сигнала Engspeed с системной переменной Var0

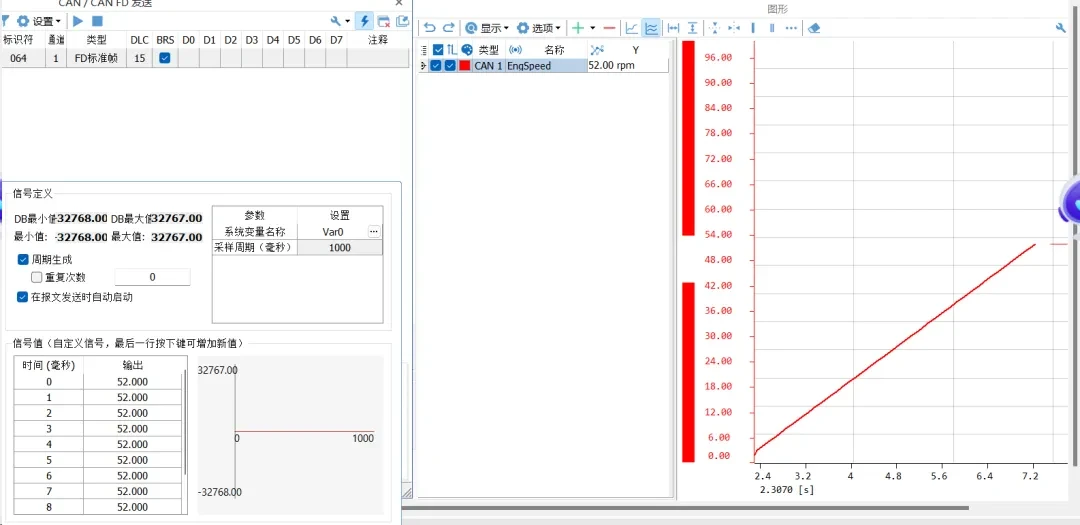

Когда Var0 каждые 100 мс увеличивается на 1, значение Engspeed также увеличивается на 1 каждые 100 мс; график — на рис. 9-3.

График Engspeed
Рис. 9-3. Значение Engspeed растёт на 1 каждые 100 мс
