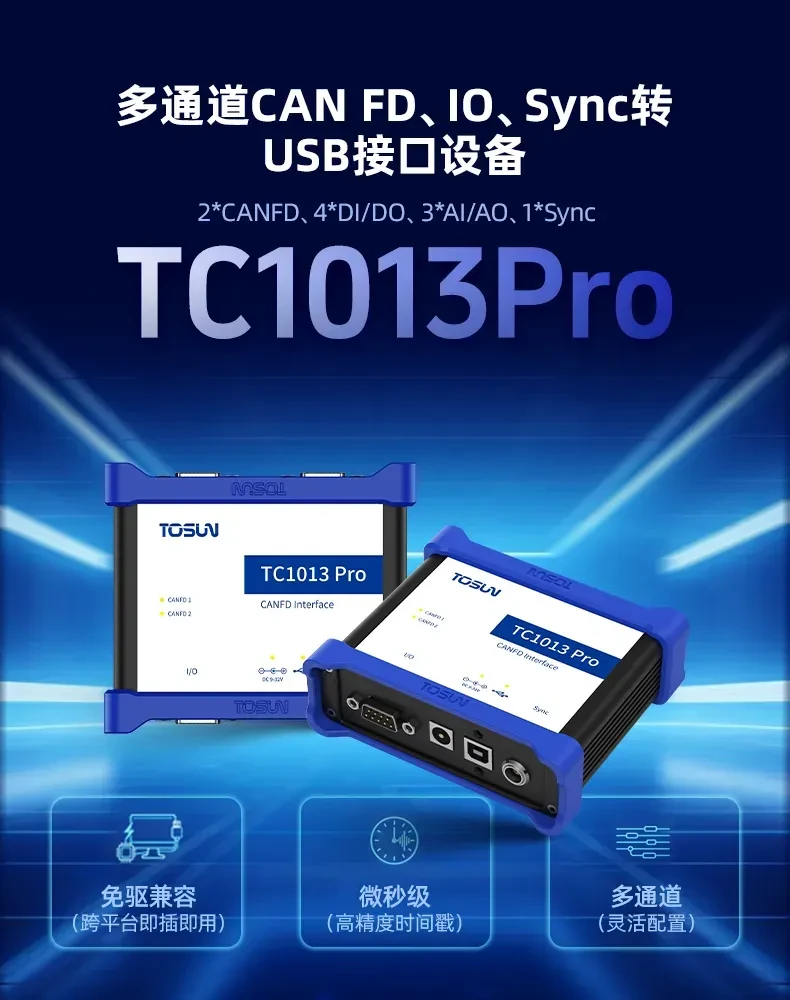

Компания TOSUN обновила линейку двухканальных интерфейсов CAN FD, представив модель TC1013Pro. Новинка сохранила проверенную временем надежность базовой модели, получив расширенный блок аналогового и дискретного ввода-вывода, а также аппаратный порт межприборной синхронизации Sync.
Что нового в версии Pro?
В реальных испытаниях автомобильных электронных блоков управления (ECU) передача данных по цифровой шине неразрывно связана с физическими сигналами: замыканием реле, подачей напряжения зажигания (Клемма 15), считыванием напряжения аналоговых датчиков положения или температуры. Ранее для этого требовался отдельный измерительный модуль ввода-вывода.
TC1013Pro объединяет все задачи в одном приборе:
- 2 канала CAN / CAN FD: максимальная скорость передачи до 8 Мбит/с;
- 4 дискретных канала (DI/DO): конфигурируемые цифровые входы/выходы для фиксации событий, управления реле или триггерных сигналов;
- 3 аналоговых канала (AI/AO): измерение напряжений и генерация управляющих потенциалов;
- Аппаратный порт Sync: подключение нескольких приборов TOSUN единым синхрошлейфом для создания распределенной измерительной системы с единым аппаратным таймстемпом.
Ключевые преимущества
| Функция | Описание |
|---|---|
| Аппаратные метки времени | Микросекундное разрешение меток (1 мкс) для точной корреляции сигналов шины и физических входов |
| Поддержка Self-ACK | Возможность автономной отправки пакетов в шину без обязательного наличия второго активного узла |
| Встроенные терминаторы | Резисторы 120 Ом подключаются и отключаются программно из интерфейса TSMaster |
| Генерация ошибок | Аппаратная возможность внедрения ошибочных кадров (Error Frames) для стресс-тестирования стеков |

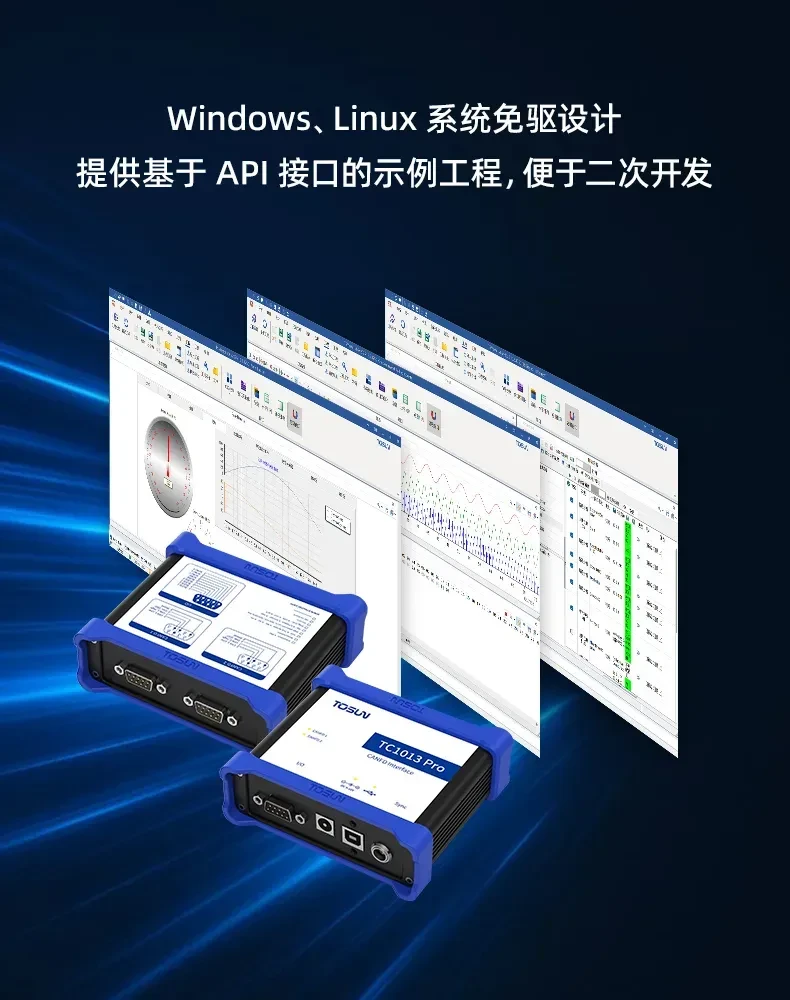

| Совместимость | Windows и Linux без дополнительных драйверов, полная поддержка в TSMaster, C++, Python, LabVIEW |
Прибор TC1013Pro уже доступен к заказу и станет универсальным рабочим инструментом для инженеров по валидации и калибровке.
