RP1210 — рекомендуемая практика, разработанная Technology & Maintenance Council (TMC), для перепрограммирования и анализа электронных блоков управления (ЭБУ) тяжёлых транспортных средств. В статье подробно разбирается работа с модулем RP1210 в TSMaster.
Ключевые слова: RP1210, ISO 15765, диагностика автомобиля, VCI.
1. Обзор
1.1. Описание
RP1210 — стандартный протокол, определяющий набор API (интерфейсов прикладного программирования) для связи с бортовыми сетями автомобиля. Эти API позволяют программным приложениям взаимодействовать с различными системами автомобиля: двигателем, трансмиссией, тормозной системой и др. Стандарт RP1210 разработан ассоциацией производителей грузовиков и автобусов США (TMC) и призван предоставить единый способ доступа к данным автомобиля, упрощая диагностику и обслуживание.
RP1210 поддерживает несколько протоколов связи, включая CAN и ISO 15765, а также разные аппаратные интерфейсы — USB, последовательный порт и Ethernet — для подключения к различным адаптерам связи с автомобилем (VCI).
Приложения, использующие RP1210, могут читать и стирать коды неисправностей, наблюдать данные в реальном времени, выполнять диагностические тесты — всё это важно для обслуживания и поиска неисправностей, обеспечивая надёжность и производительность автомобиля. Модуль использует версию стандарта RP1210C.
1.2. Типовые применения
- диагностика неисправностей;
- мониторинг данных в реальном времени;
- запись и анализ данных;
- обслуживание и отладка.
1.3. Функции и параметры
- Поддержка протоколов: стандартный CAN и CAN (ISO 15765) — связь с автомобилями разных типов и марок.
- Совместимость с аппаратными интерфейсами: USB, последовательный порт (RS-232), а также беспроводные Bluetooth и Wi-Fi — гибкость подключения к разным VCI-устройствам.
- Стандартизированный API: RP1210 определяет стандартный набор API для взаимодействия приложений с интерфейсом связи — от установления соединения до приёма/передачи сообщений и разрыва соединения.
- Безопасность: по мере сетевизации и умножения «умных» функций автомобиля безопасность становится критичной; RP1210 поддерживает механизмы защиты, включая шифрование передаваемых данных.
- Диагностика и мониторинг: чтение и стирание кодов неисправностей, мониторинг в реальном времени, диагностические тесты.
- Запись и анализ данных: непрерывная запись эксплуатационных данных автомобиля для последующего анализа и оптимизации — повышение производительности и снижение затрат на обслуживание.
- Расширяемость и совместимость: стандарт спроектирован с учётом будущих расширений — добавления новых протоколов и функций, при этом сохраняется обратная совместимость старых и новых систем.
2. Использование модуля RP1210

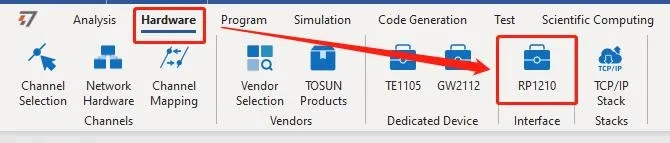

При первом открытии интерфейс RP1210 получает информацию о подключённых CAN-устройствах. Если добавлять или убирать устройства не требуется, переходите сразу к шагу 2.1 (рис. 2-1).
2.1. Обновление информации об устройствах (CAN-устройства TOSUN)

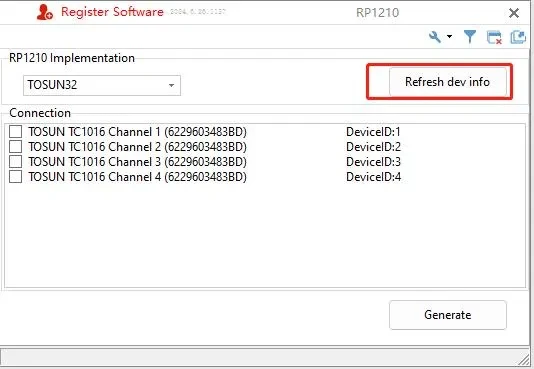

Нажмите кнопку «Обновить информацию об устройствах» — будет получена информация о подключённых CAN-устройствах. Этот шаг необходим при добавлении или удалении устройств (рис. 2-2).
2.2. Выбор номера канала устройства

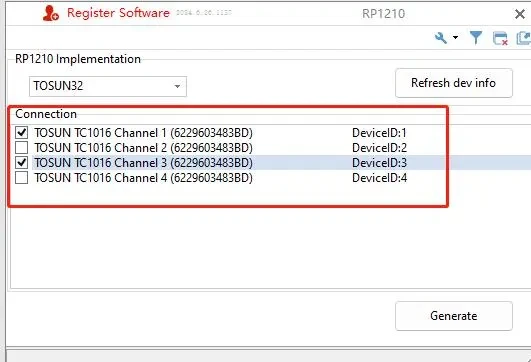

Выберите нужный номер канала устройства — он будет использован при генерации конфигурационного файла на шаге 2.3 (рис. 2-3).
2.3. Генерация конфигурационного файла

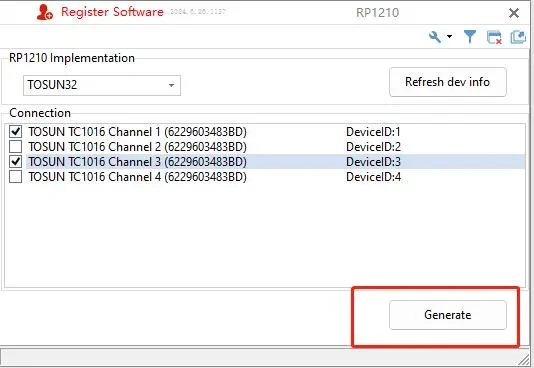

Нажмите кнопку «Сгенерировать файл» — параметры выбранного канала будут записаны в конфигурационный файл. Если у учётной записи нет прав администратора, в командной строке cmd потребуется ввести пароль администратора; в остальных случаях генерация проходит штатно (рис. 2-4).

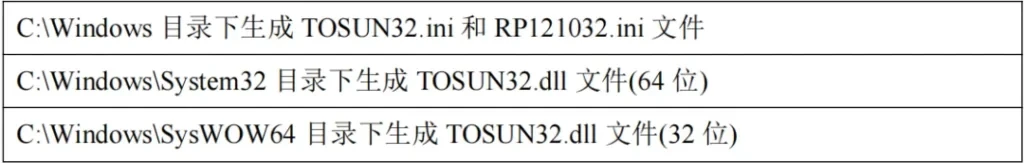

В результате формируется файл, который используется как вход для дальнейшей работы (рис. 2-5).
3. Установка и настройка ПО
После генерации конфигурационного файла устройство TOSUN работает как RP1210-совместимый VCI: стороннее диагностическое ПО с поддержкой RP1210 подключается к каналу через сгенерированную конфигурацию. Сведения о конкретных функциях аппаратного интерфейса — подключение устройства, отправка и чтение сообщений, получение информации о версии — можно запросить в технической поддержке TOSUN.
